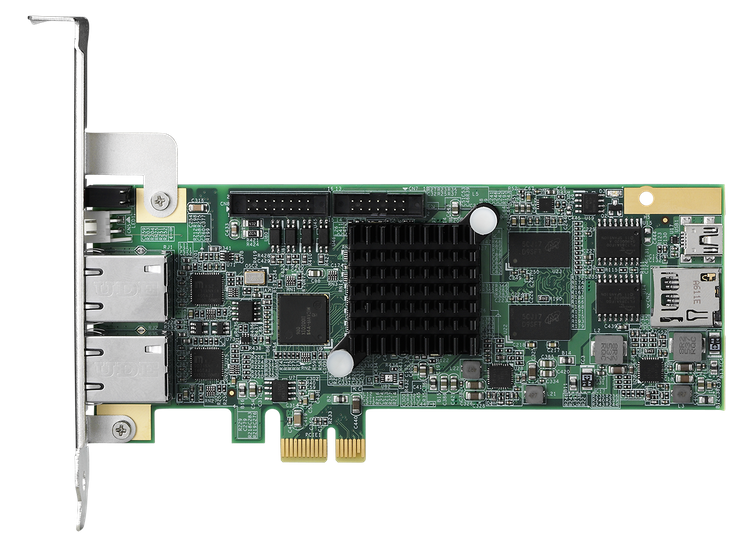

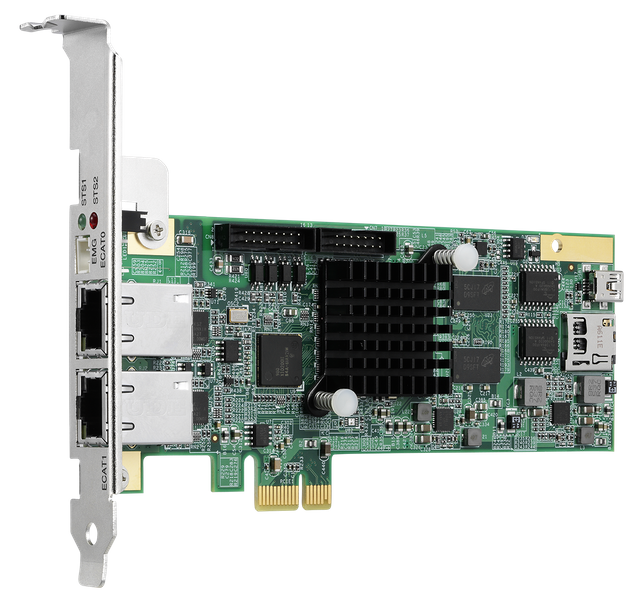

PCIe-8334 - 32-osiowy Sterownik Ruchu PCIe

ADLINK PCIe-8334 to sprzętowy kontroler ruchu EtherCAT, który może obsługiwać do 32 zsynchronizowanych osi i ponad 10 000 punktów jednocześnie. PCIe-8332 posiada dedykowane, izolowane wejście zatrzymania awaryjnego (EMG) oraz konfigurowalne, izolowane, szybkie wejście cyfrowe, nie tylko jako ogólne wejście czujnikowe, ale także wejście impulsowe o częstotliwości wejściowej do 1MHz. Optymalna kontrola jittera jest zapewniona w minimalnych cyklach 250 µs, aby zoptymalizować wydajność synchronicznych We/Wy w pionowych aplikacjach automatyki w produkcji półprzewodników, elektroniki i innych. PCIe-8334 udostępnia bibliotekę funkcji gotowych do pracy z aplikacjami (APS), umożliwiającą generowanie wielowymiarowych, wysoce zsynchronizowanych, zdeterminowanych czasowo, wyzwalanych zdarzeniowo układów sterowania ruchem i We/Wy. Dzięki bibliotece funkcji APS firmy ADLINK można łatwo zaprojektować szeroką gamę kompatybilnych urządzeń podrzędnych innych producentów. Narzędzie MotionCreatorPro 2 firmy ADLINK jest w pełni zgodne ze środowiskiem Microsoft Windows, co umożliwia pełną konfigurację ruchu EtherCAT i We/Wy oraz ocenę funkcji, jak również kompilację funkcji pobierania programów.

Cechy

• Zgodność z PCI Express® x 1
• Sterowanie ruchem w maksymalnie 32 osiach i sterowanie 10 000 punktów we/wy
• Czasy cyklu EtherCAT do 250 μs
• Szeroki zakres kompatybilnych urządzeń podrzędnych EtherCAT
• Dedykowane wejście zatrzymania awaryjnego
• 4CH izolowane wejście cyfrowe/4CH izolowane wyjście cyfrowe
• 1 kanałowe wejście impulsowe
• Funkcje tabeli punktowej dla aplikacji konturowych.
