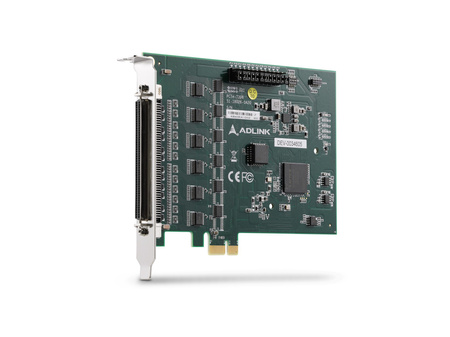

PCIe-7396 - 96-kanałowa Karta PCIe DIO o Wysokiej Mocy

PCIe-7396 to 96-bitowa, karta cyfrowwych wejść / wyjść (DIO) przeznaczona do zastosowań przemysłowych. Funkcja plug and play architektury magistrali PCI Express ułatwia użytkownikom szybką i bezproblemową instalację

PCIe-7396 emuluje dwa/cztery układy PPI 8255 (Programmable Peripheral Interface). Każdy PPI oferuje trzy 8-bitowe porty DIO, które mogą być dostępne jednocześnie. Łącznie 6/12 portów może być niezależnie zaprogramowanych jako wejściowe lub wyjściowe.

PCIe-7396 obsługuje zewnętrzne wyzwalanie w celu przechwycenia cyfrowych danych wejściowych. Przerwanie "Change of State" (COS) jest przewidziane w taki sposób, że gdy dowolne wejście cyfrowe zmieni swój stan, zostanie wygenerowane przerwanie, aby użytkownik mógł obsłużyć zewnętrzne zdarzenie.

Cechy

• Obsługa 32-bitowej magistrali PCI Express 5 V
• 96 cyfrowych wejść/wyjść TTL
• Wysokie wysterowanie do 48 mA (sink) i 15 mA (source)
• Emulacja 4/2 standardu przemysłowego 8255 PPI (tryb 0)
• Porty są niezależnie konfigurowalne jako wejściowe lub wyjściowe.
• Zewnętrzny sygnał zatrzasku dostępny dla wejść cyfrowych
• Odczyt statusu wyjścia
• Znane stany zasilania
• Wbudowany układ timera / licznika 8254
• 1-kanałowy 16-bitowy licznik zdarzeń dla sygnału zewnętrznego
• 1-kanałowy 32-bitowy timer do generowania przerwań czasowych
• Przerwanie zmiany stanu (COS)
• Wiele programowalnych źródeł przerwań
• Kompaktowa, niepełnowymiarowa płytka drukowana

Opcjonalne akcesoria

• DIN-100S-01 - Uniwersalny panel zaciskowy ze złączem SCSI-II-100-F i mocowaniem do szyny DIN; bez kabli połączeniowych
• DIN-96DI-01 - Panel zaciskowy ze złączem SCSI-II-100-F, 96 izolowanymi wejściami cyfrowymi oraz mocowaniem do szyny DIN; przeznaczony dla karty PCI/e-7396; bez kabli połączeniowych
• ACL-102100-1 - Kabel 100-pin SCSI-II, 1M
