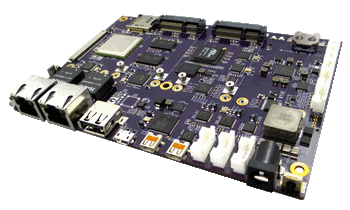

GW5403 - komputer jednopłytkowy SBC

GW5403 wyposażony jest w czterordzeniowy procesor NXP™ i.MX6 800MHz ARM® Cortex™-A9 SoC działający z częstotliwością 1GHz, 1Gbajt pamięci DDR3-1066 DRAM oraz 256Mbajtów pamięci System Flash. Sześć gniazd Mini-PCIe obsługuje dowolną kombinację radiotelefonów WiFi 802.11ac/b/g/n, radiotelefonów WiMAX 4G, modemów komórkowych 3G CDMA/GSM i innych urządzeń peryferyjnych PCI Express, w tym kartę komórkową GW16126 LTE CATM1, radio Sub-1GHz GW16122, Iridium Satellite Modem GW16130 lub radio LoRA.

Dwa porty Ethernet zapewniają łączność przewodową dla opcji WAN, LAN lub VPN. Interfejsy wyjścia wideo obejmują HDMI, LVDS i analogowe. Interfejsy wejściowe wideo obejmują HDMI do 1080p60 i analogowe. Interfejsy audio zawierają wejście i wyjście analogowe.

Sterownik systemowy Gateworks zapewnia wbudowane funkcje, takie jak zegar czasu rzeczywistego, monitor napięcia i temperatury, szeregowa pamięć EEPROM, sterowanie wentylatorem, programowalny przełącznik na panelu przednim, przełącznik antysabotażowy oraz zaawansowane zarządzanie zasilaniem z programowalnym wyłączaniem i wybudzaniem płyty dla aplikacji zdalnych czujników. Szeroki zakres wejściowego zasilania prądem stałym zapewnia gniazdom Mini-PCIe do 30W zasilania dla najnowszych radioodbiorników dużej mocy. Zasilanie jest doprowadzane poprzez dedykowane złącze jack barrel jack Ethernet w wybranej, pasywnej lub kompatybilnej z 802.3af architekturze Power over Ethernet.

Dołączone są pakiety wsparcia dla płyt OpenWrt, Android, OpenEmbedded Linux i Windows Embedded Compact 7 (WEC7). GW5403 jest unikalny dzięki temu, że posiada w sumie sześć gniazd Mini-PCIe, zachowując jednocześnie kompaktowy rozmiar 140 x 100mm, co pozwala na dopasowanie go do solidnych i przemysłowych aplikacji wbudowanych. GW5400 jest produkowany w USA.

UWAGA! Wersja z GPS oraz ze złączem na karty rozszerzeń, posiada tylko 5 slotów Mini PCIe.

Cechy

• NXP™ i.MX6 1GHz Quad Core ARM® Cortex™-A9
• 1 GB DDR3-1066 Pamięć SDRAM
• 256 Mbajtów Pamięć systemu Flash
• Gniazdo rozszerzeń Flash Micro SD™
• Pięć slotów Mini-PCIe Gen 2.0
• Złącze przeznaczone do podłączania modułów rozszerzeń Gateworks.
• Moduł GPS
• Jedno gniazdo Mini-PCIe obsługuje opcjonalne gniazdo GSM11-11 SIM Socket
• Jedno gniazdo Mini-PCIe obsługuje opcjonalny dysk mSATA
• Trzy gniazda Mini-PCIe obsługują zarówno PCIe jak i USB
• Dwa porty GbE Ethernet
• Porty USB 2.0 Host i OTG do 480Mbps
• Porty wejściowe i wyjściowe HDMI 1.4 z obsługą audio
• Kamera LVDS i port wyświetlania
• Trzy kanały wejściowe i wyjściowe wideo Obsługują CVBS/Kompozytowe
• Analogowe stereofoniczne wejście/wyjście liniowe lub stereofoniczne słuchawki/mikrofon.
• CAN 2.0B 1Mbps Port szeregowy
• RS232 Port szeregowy
• Opcjonalny port szeregowy RS485
• Cyfrowe We/Wy ogólnego przeznaczenia i port rozszerzenia I2C
• Interfejs portu szeregowego Master lub Slave SPI
• Zegar czasu rzeczywistego z podtrzymaniem bateryjnym
• Monitor napięcia i temperatury
• Konfiguracja szeregowa EEPROM
• Programowalny zegar strażniczy
• Napięcie wsteczne i zabezpieczenie przejściowe
• Zasilanie przez sieć Ethernet lub gniazdo beczkowe
• Zasilanie Ethernet obsługuje pasywne lub kompatybilne z 802.3af PoE
• Opcjonalny port rozszerzeń PCIe dla dodatkowych gniazd Mini-PCIe
• Opcjonalny GPS
• 8 do 60 VDC Zakres napięcia wejściowego
• 5W Typowa moc robocza
• 30W Współdzielone pomiędzy gniazdami Mini-PCIe
• Temperatura pracy -40°C do +85°C
• Pakiety wsparcia dla płyt OpenWrt, Android, OpenEmbedded Linux i Windows Embedded Compact 7 (WEC7)
• Wytrzymałość i wzornictwo przemysłowe
• Made in USA
• 1 rok gwarancji

Interfejs IO

Schemat blokowy
