USB-1210

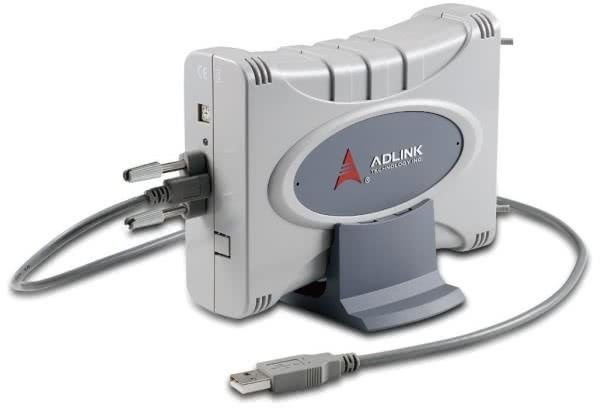

Adlink USB-1210 to moduł pomiarowy USB DAQ posiadający 4 napięciowe wejścia analogowe 16-bitowe 2 MS/sek z równoczesnym próbkowaniem, 8 wejść cyfrowych TTL i 4 wyjścia cyfrowe TTL z możliwością PWM

Główne cechy  USB-1210:

• Interfejs USB 2.0
• Zasilanie z portu USB
• Izolacja 500 Vdc
• Kolejka FIFO 256M próbek
• 4 kanałowe wejście analogowe z równoczesnym próbkowaniem, do 2MS/s na każdy kanał
• Wyzwalanie analogowe i cyfrowe
• Złącze pomiarowe terminalowe, śrubowe, odłączane
• Kabel USB z mocowaniem na śruby dla stabilności
• Gotowa do szybkiego użycia aplikacja testująca U-Test

Akcesoria dodatkowe:

RST-20P - Para terminali śrubowych

USB-2M-L - kabel USB Type A - USB Mini-B z zabezpieczeniem śrubami

Specifications

• Analog Input

• Resolution: 16-Bit
• Number of channels: 4 differential (simultaneous-sampling)
• Maximum sampling rate: 2 MS/s per channel
• Programmable gain: 1, 5
• Input range (Voltage): ± 10 V, ± 2 V
• Offset error:
  • ± 1 mV (gain=1)
  • ± 0.2 mV (gain=5)
• Gain error:
  • Typical: ± 0.01% of FSR (gain=1 & 5)
  • Maximum: ± 0.02% of FSR (gain=1 & 5)
• -3dB Bandwidth: 600 kHz
• CMRR (fin=1 kHz)
  • 80 dB (gain=1)
  • 90 dB (gain=5)
• SFDR (fin=10 kHz): 98 dB (gain=1 & 5)
• SINAD (fin=10 kHz): 89 dB (gain=1 & 5)
• THD (fin=10 kHz): -100 dB (gain=1 & 5)
• SNR (fin=10 kHz): 89 dB (gain=1 & 5)
• ENOB (fin=10 kHz): 14.3-bit (gain=1 & 5)
• FIFO buffer size: 256 M Samples
• Trigger sources: Software, external digital, analog trigger ( from one analog input channel)
• Trigger mode:
  Post trigger, pre-trigger, delay trigger, middle trigger, gate trigger, post or delay trigger with re-trigger
• External A/D conversion source: Yes (from CONV)
• Input coupling: DC
• Overvoltage protection:
  • Power on: ± 35 V
  • Power off: ± 15 V
• Input impedance: 1 GΩ
• Data transfer: Programmed I/O, continuous (USB bulk transfer mode)

• Function I/O

• Mode (As function I/Os share the same I/O pins, only one of these modes can be selected):
  Digital I/O, general timer/counter, pulse generation
• Digital I/O: 8 DI / 4 DO (TTL/LVTTL level)
• General timer/counter: Two 32-bit, base clock: 80 MHz, external to 10 MHz
• Pulse generation: Two PWM outputs
  (Modulation frequency: 0.01 Hz ~ 5 MHz; duty cycle: 1 ~ 99%)

• General Specifications

• Interface: USB 2.0 high speed
• I/O connector: Two 20-pin removable screw terminals
• Operating temperature: 0 ~ +55°C
• Storage temperature: -20 ~ +70°C
• Relative humidity: 5 ~ 95%, non-condensing
• Power requirements: 5V@ 500 mA (USB bus powered)
• Dimensions (H x L x W): 114 x 156.5 x 41.3 mm (without connector and stand)

Software Support

• Supported OS

• Windows 7/8 x64/x86

• Driver and SDK

• UD-DASK
• DAQPilot for LabVIEW
• DAQ-MTLB for MATLAB

• Software Utility

• U-Test

Ordering Information

• USB-1210 - 4-CH 16-Bit 2 MS/s Simultaneous-Sampling Analog Input USB Module

Optional Accessories

• RST-20P - One pair of 20-pin removable screw terminals

• USB-2M-L - 2 M USB Type A to USB Mini-B cable with lockable connector
