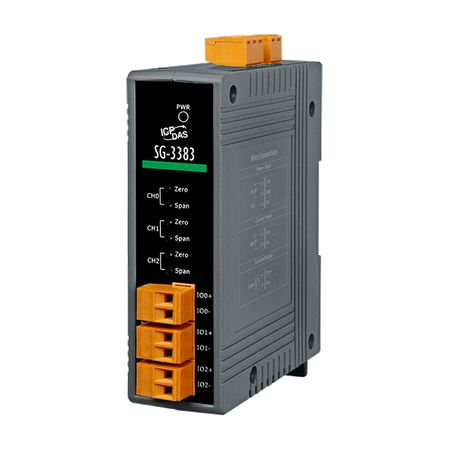

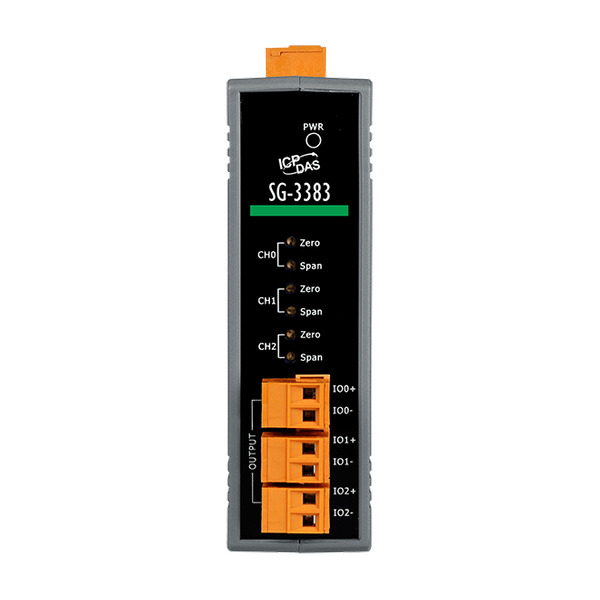

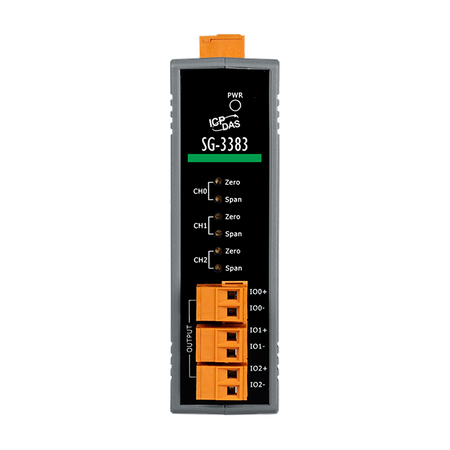

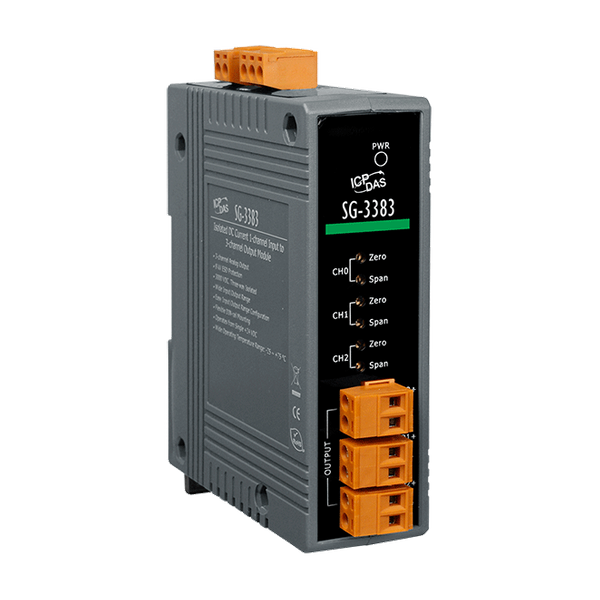

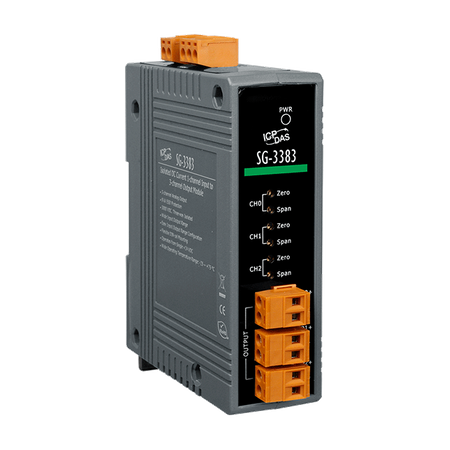

SG-3383

• Jeden wejściowy sygnał 4 do 20 mA na trzy wyjścia 4 do 20 mA
• Regulacje zera i zakresu dla każdego wyjścia
• Pełna izolacja 3000 V dla wejścia/wyjścia/zasilania
• Wbudowane zasilanie obwodów dla I/O napięciowych/prądowych
• Rozdzielanie, konwersja, wzmacnianie i przeskalowywanie sygnałów procesowych
• Rozdzielanie sygnałów procesowych do celów kontroli i walidacji
• Interfejs sygnału procesowego z wieloma miernikami panelowymi, PLC, rejestratorami, systemami akwizycji danych, DCS i SCADA
• Ochrona ESD 8 kV
• Ochrona EFT 4 kV dla linii zasilającej
• Elastyczny montaż na szynie DIN

Rozdzielacze sygnałów prądu stałego SG-3383 akceptują jedno wejście prądu 4 do 20 mA i zapewniają trzy optycznie izolowane wyjścia prądu 4 do 20 mA, które są liniowo związane z wejściem prądu 4 do 20 mA. To ekonomiczne rozwiązanie, gdy jeden sygnał musi być wysłany do trzech różnych urządzeń. Typowe zastosowania obejmują izolację, rozdzielanie wyjść, separację urządzeń wyjściowych i redundancję (tj. zapobieganie awarii całej pętli w przypadku awarii jednego urządzenia), lub ich kombinację. Sygnał wejściowy jest filtrowany, wzmacniany, rozdzielany, a następnie przesyłany przez optoizolator do stopni wyjściowych. Pełna 3-kierunkowa izolacja (wejście, wyjście, zasilanie), ochrona EFT 4 kV dla linii zasilającej oraz ochrona ESD 8 kV sprawiają, że ten moduł jest przydatny do eliminacji pętli masy, odrzucania sygnałów wspólnych oraz zmniejszania zakłóceń. SG-3383 posiada wyświetlacz LED, który może służyć do wskazywania, czy moduł działa prawidłowo, oraz zawiera regulatory (Zero, Span) służące do kalibracji dokładności zakresu wyjść. Pasmo wejściowe SG-3383 wynosi zazwyczaj 2,5 kHz.

• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy
