Główne cechy
• Programowalny dla szerokiego zakresu typów termopar• Regulowana kompensacja temperaturowa (CJC)
• Wykrywanie otwartej termopary
• Trójstronna izolacja: 1000 VDC
Wprowadzenie

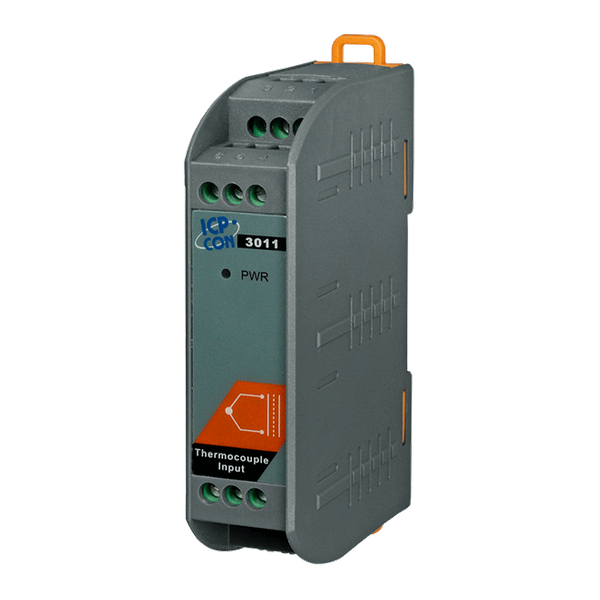

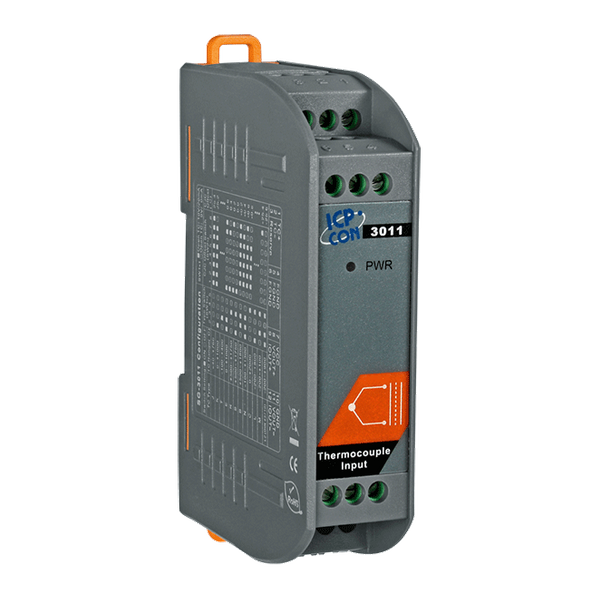

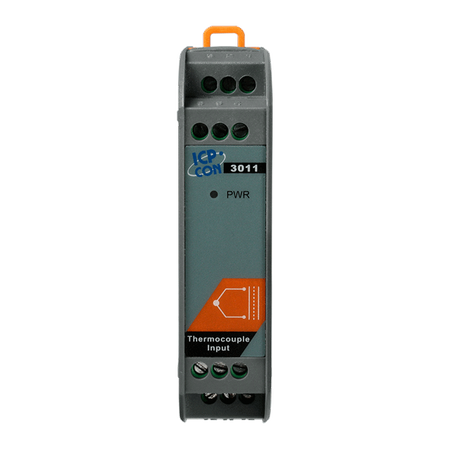

Moduł SG-3011 to kondycjoner sygnału wejściowego termopary, który wykorzystuje mikroprocesorowy, wysokorozdzielczy, 24-bitowy zintegrowany konwerter A/D do akwizycji sygnału termopary oraz wejścia kompensacji zimnego złącza. Pomiar temperatury jest realizowany przy użyciu funkcji liniaryzacji termopary i kompensacji zimnego złącza. Zakres obsługiwanych typów termopar przez moduł SG-3011 obejmuje: J, K, T, E, R, S, B, N, C, L, M, L2 (DIN43710). Czas odpowiedzi modułu SG-3011 wynosi 100 ms. Czas odpowiedzi dla SG-3011 jest wybierany przełącznikiem i może być ustawiony na 0,5 ms lub 100 ms. Zasilanie do obwodów wejściowych i wyjściowych w module jest wewnętrznie izolowane, co umożliwia modułowi SG-3011 prawdziwą izolację między kanałami. Moduł SG-3011 jest łatwy do zamontowania na standardowej szynie DIN, a także może pracować w trudnych warunkach środowiskowych przy szerokim zakresie temperatur.
Zastosowania
• Automatyka przemysłowa
• Automatyzacja maszyn
• Zdalne utrzymanie ruchu
• Zdalna diagnostyka
• Sprzęt do testowania
| Product Range: | SG-3000 |
Izolacja | |
| Isolation: Three-way Isolation: | 1000 VDC |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 |
| Wejście analogowe: Typ: | J, K, T, E, R, S, B, N, C, L, M, L2 |
| Wejście analogowe: Rozdzielczość: | 24-bit |
| Wejście analogowe: Dokładność: | ±0.2% of FSR |
| Analog Input: Input Impedance: | 1.8 MΩ |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: Offset Mode: | Adjustable CJC Offset |
| Analog Input: Response Time: | 100 ms |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 1 |
| Analog Output: Type: | 0 ~ 10 VDC, 0 ~ 20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Current Output Wiring: | <50 Ω |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.44 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 25 mm x 114 mm x 70 mm (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
