Główne cechy
• Trójdrożna izolacja: 1000 V DC• Dokładność: ±0,1% pełnego zakresu
• Łatwa konfiguracja zakresu wejścia/wyjścia
• Trzy potencjometry do kalibracji dokładności zakresu wejścia/wyjścia
• Elastyczny montaż na szynie DIN
Wprowadzenie

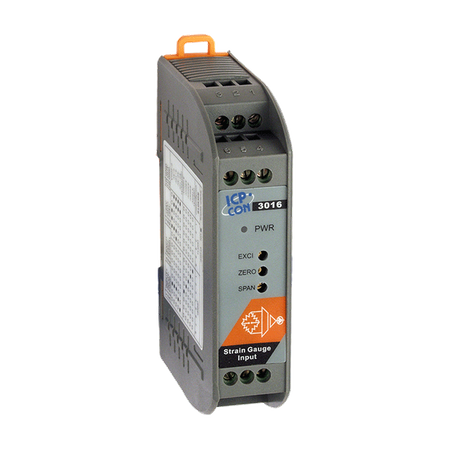

Moduł SG-3016 jest modułem kondycjonowania sygnałów wejścia napięciowego na wyjście napięcia lub prądu. Posiada trójdrożną izolację 1000 V DC dla wejścia, wyjścia i zasilania. Możliwa jest także zmiana zakresu wejścia/wyjścia za pomocą wewnętrznych przełączników konfiguracyjnych. SG-3016 posiada wyświetlacz LED wskazujący poprawność działania, a także trzy potencjometry (Zero, Span, Exci) do kalibracji dokładności zakresu wejścia/wyjścia. Szerokość pasma SG-3016 wynosi zazwyczaj 600 Hz. Moduł jest łatwy do zamontowania na standardowej szynie DIN i działa w szerokim zakresie temperatur.
Parametry techniczne:
| Product Range: | SG-3000 |
Izolacja | |
| Isolation: Three-way Isolation: | 1000 VDC |
Wskaźniki LED | |
| LED Indicators: Status: | Yes, 1 as Power/Communication Indicator |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 |
| Wejście analogowe: Typ: | ±10 mV, ±20 mV, ±30 mV, ±50 mV, ±100 mV |
| Wejście analogowe: Dokładność: | ±0.1% of full range |
| Analog Input: Bandwidth: | <600 Hz |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 1 |
| Wyjście analogowe: Zakres: | Voltage: 0 ~ 5 VDC, 0 ~ 10 VDC, ±5 VDC, ±10 VDC ,
Current: 0 ~ 20 mA |
| Analog Output: Current Load Resistance: | 0 ~ 500 Ω (Source) |
Napięcie wyjściowe wzbudzenia | |
| Wyjście napięcia wzbudzenia: Kanały: | 1 |
| Napięcie wyjściowe wzbudzenia: Zakres: | 0 ~ +10 VDC |
| Excitation Voltage Output: Max. Load Current: | +20 mA |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.44 W (Voltage Output), 1.74 W (Current Output) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 25 mm x 114 mm x 70 mm (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 °C ~ 75 °C |
| Environment: Storage Temperature: | -30 °C ~ 75 °C |
| Environment: Humidity: | 5 ~ 95%, non-condensing |
| Status: | Available |
