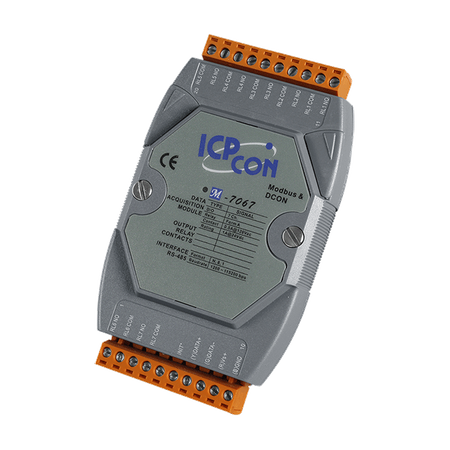

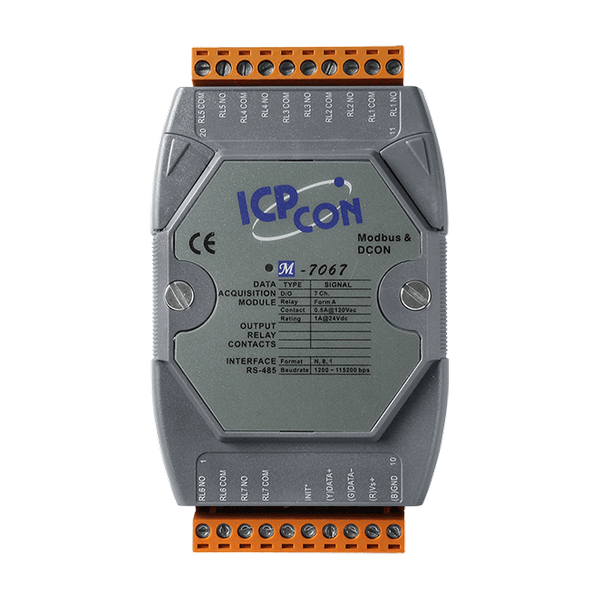

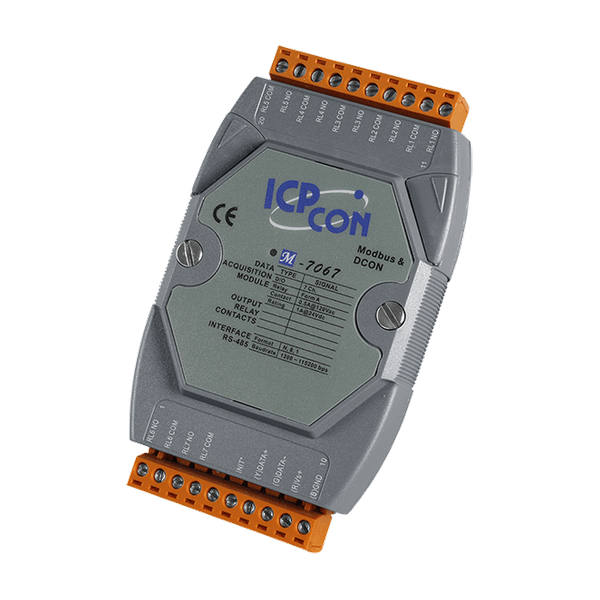

Name: M-7067-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

7 sygnałowych wyjść przekaźnikowych
Konfigurowalne ustawienia wartości początkowej i wartości bezpiecznej
Wbudowany podwójny watchdog

Wprowadzenie

M-7061/M-7061D oferuje 12 przekaźnikowych wyjść o wysokiej mocy, a M-7067/M-7067D oferuje 7 sygnałowych wyjść przekaźnikowych. M-7061D ma 12 wskaźników LED, a M-7067D ma 7 wskaźników LED do monitorowania statusu kanałów. Urządzenia M-7061(D)/M-7067(D) obsługują protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania. Istnieje także możliwość konfiguracji wartości początkowej i wartości bezpiecznej. Oferowane są również ochrona ESD o mocy 4 kV i izolacja wewnątrzmodułowa 3750 VDC, co zwiększa zdolności ochrony przed zakłóceniami w środowiskach przemysłowych. M-7067(D) to idealne rozwiązanie do małosygnałowych aplikacji przełączających, podczas gdy M-7061(D) jest doskonałym rozwiązaniem do aplikacji wymagających dużej mocy.

Zastosowania

• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	1500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	7 (Form A)
Wyjście przekaźnikowe: Typ:	Przekaźnik sygnału
Relay Output: Contact Material:	Gold overlay silver palladium
Relay Output: Contact Rating:	0.5 A @ 120 VAC , 1 A @ 24 VDC
Relay Output: Operate Time:	5 ms
Relay Output: Release Time:	2 ms
Relay Output: Electrical Endurance:	1 x 10^5 ops.
Relay Output: Mechanical Endurance:	5 x 10^6 ops.
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.5 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
