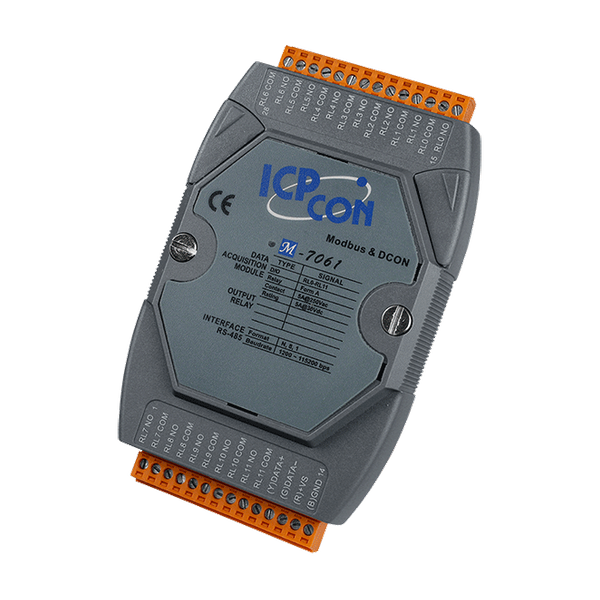

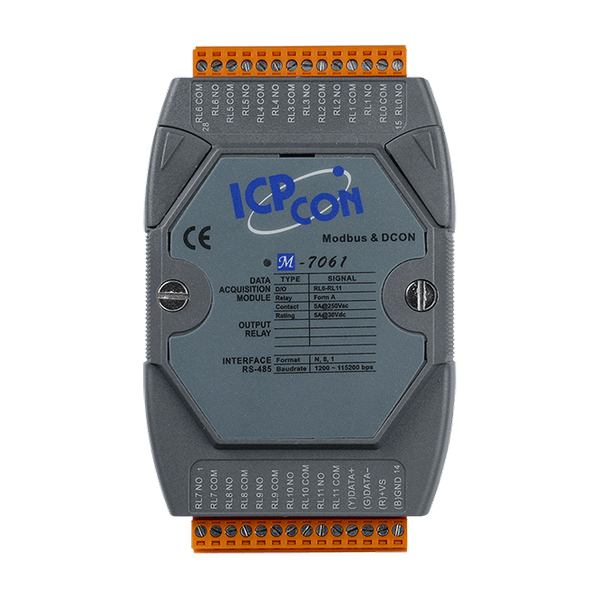

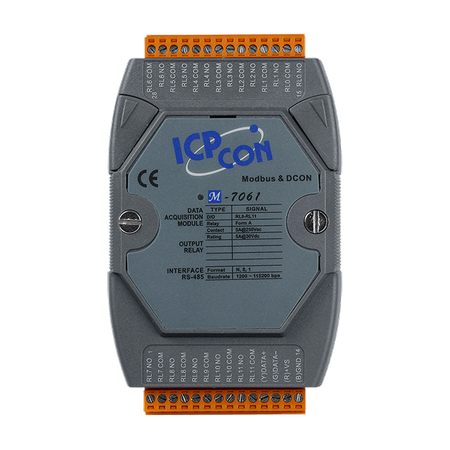

Name: M-7061-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

12 przekaźników typu Form A
Konfigurowalne ustawienia wartości początkowej i wartości bezpiecznej
Wbudowany podwójny watchdog

Wprowadzenie

Moduły M-7061/M-7061D oferują 12 kanałów wyjściowych przekaźników mocy, a moduły M-7067/M-7067D oferują 7 kanałów wyjściowych przekaźników sygnałowych. Model M-7061D wyposażony jest w 12 wskaźników LED, natomiast model M-7067D posiada 7 wskaźników LED do monitorowania statusu kanałów.

Moduły M-7061(D)/M-7067(D) obsługują protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania. Dostępne są również opcje konfigurowania wartości początkowej i bezpiecznej. Moduły te zapewniają również ochronę ESD 4 kV oraz izolację wewnętrzną 3750 VDC dla zwiększenia odporności na zakłócenia w środowiskach przemysłowych. Model M-7067(D) jest idealnym rozwiązaniem do przełączania sygnałów małej mocy, podczas gdy model M-7061(D) doskonale nadaje się do aplikacji wysokoprądowych.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	12 (Form A)
Wyjście przekaźnikowe: Typ:	Power Relay
Relay Output: Contact Material:	Silver TinAlloy
Relay Output: Contact Rating:	5 A @ 250 VAC , 5 A @ 30 VDC
Relay Output: Operate Time:	10 ms
Relay Output: Release Time:	5 ms
Relay Output: Electrical Endurance:	1 x 10^5 ops.
Relay Output: Mechanical Endurance:	2 x 10^7 ops.
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.7 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
