Główne cechy
- 2 kanały pomiaru tensometrycznego
- Wysoka rozdzielczość: 16-bit
- Wyjście napięcia wzbudzenia: 0 ~ +10 V
- Liczniki zdarzeń 50 Hz dla wejść cyfrowych
- Alarm wysoki/niski dla wyjść cyfrowych
- Funkcja liniowego mapowania
- Wbudowany podwójny watchdog
Wprowadzenie
W środowisku przemysłowym istnieje wiele przykładów, gdzie siłę należy przekształcić w mierzalne wyjście elektryczne.
W większości przypadków można użyć tensometru lub komórki obciążeniowej. Ale pytanie, jak radzić sobie z tymi pomiarami elektrycznymi?
W tej sytuacji M-7016D jest zdecydowanie najlepszym wyborem. Moduł nie tylko przetwarza dane z komórki obciążeniowej lub tensometru,
ale także oferuje funkcję liniowego mapowania, która pozwala na bezpośrednie przekształcenie wynikowych danych na wagę za pomocą
zdefiniowanej przez użytkownika tabeli korespondencyjnej.

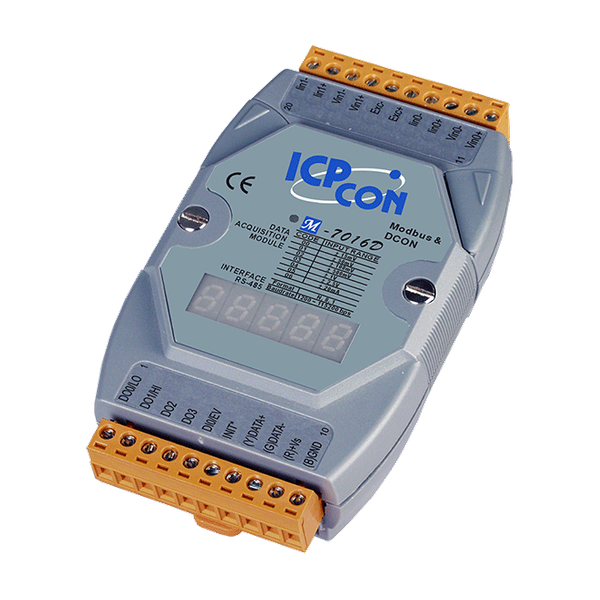

M-7016D obsługuje pełny mostek tensometryczny i zapewnia 2 kanały wejścia analogowego, 1 kanał wyjścia napięcia wzbudzenia, 1 kanał wejścia cyfrowego oraz 4 kanały wyjścia cyfrowego. Moduł oferuje programowalny zakres wejściowy (±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V i ±2,5 V), a każdy kanał wejścia analogowego można indywidualnie skonfigurować. Wyjście napięcia wzbudzenia może wynosić od 0 do +10 V, z wydajnością napędu 40 mA. Kanały wyjścia cyfrowego mogą być również ustawione jako wyjścia alarmowe wysokie lub niskie. M-7016D obsługuje protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak dla I-7016.
M-7016D obsługuje pełny mostek tensometryczny i zapewnia 2 kanały wejścia analogowego, 1 kanał wyjścia napięcia wzbudzenia, 1 kanał wejścia cyfrowego oraz 4 kanały wyjścia cyfrowego. Moduł oferuje programowalny zakres wejściowy (±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V i ±2,5 V), a każdy kanał wejścia analogowego można indywidualnie skonfigurować. Wyjście napięcia wzbudzenia może wynosić od 0 do +10 V, z wydajnością napędu 40 mA. Kanały wyjścia cyfrowego mogą być również ustawione jako wyjścia alarmowe wysokie lub niskie. M-7016D obsługuje protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak dla I-7016.
Zastosowania
• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
Parametry techniczne:
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Wyświetl | |
| Wyświetlacz: Typ: | 5-Digit 7 Segment LED Display |
Izolacja | |
| Isolation: Intra-module Isolation: | 1500 VDC |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 1 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Source |
| Digital Input/Counter: ON Voltage Level: | Close to GND |
| Digital Input/Counter: OFF Voltage Level: | Open |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 50 Hz |
| Digital Input/Counter: Input Impedance: | 3 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±30 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3,5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 30 mA/channel |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Tensometr, wejście ogniwa obciążnikowego | |
| Tensometr, wejście czujnika obciążenia: Kanały: | 2 |
| Tensometr, wejście ogniwa obciążnikowego: Typ: | Tensometr |
| Strain Gauge, Load Cell Input: Wiring: | Full-Bridge |
| Tensometr, wejście ogniwa obciążnikowego: Dokładność: | ±0.05% of FSR |
| Tensometr, wejście ogniwa obciążnikowego: Rozdzielczość: | 16-bit |
| Tensometr, wejście ogniwa obciążnikowego: Częstotliwość próbkowania: | 10 Hz for 1-channel mode or 2 Hz (total) for 2-channel mode |
| Strain Gauge, Load Cell Input: Impedance: | 20 MΩ |
| Tensometr, wejście ogniwa obciążnikowego: Ochrona przepięciowa: | ±5 VDC |
Napięcie wyjściowe wzbudzenia | |
| Wyjście napięcia wzbudzenia: Kanały: | 1 |
| Napięcie wyjściowe wzbudzenia: Zakres: | 0 ~ +10 V |
| Excitation Voltage Output: Resolution: | 16-bit |
| Excitation Voltage Output: Accuracy: | ±0.05% of FSR |
| Excitation Voltage Output: Max. Load Current: | 40 mA |
| Excitation Voltage Output: Power on Value: | Programmable |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 3.0 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
