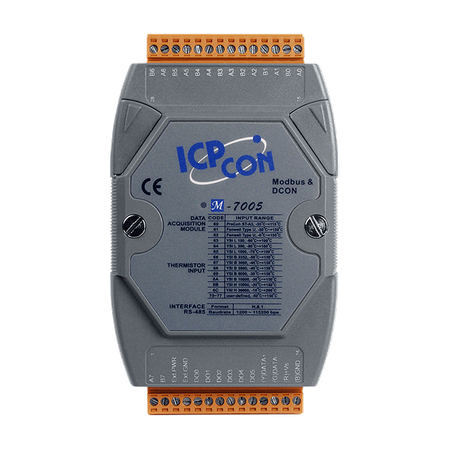

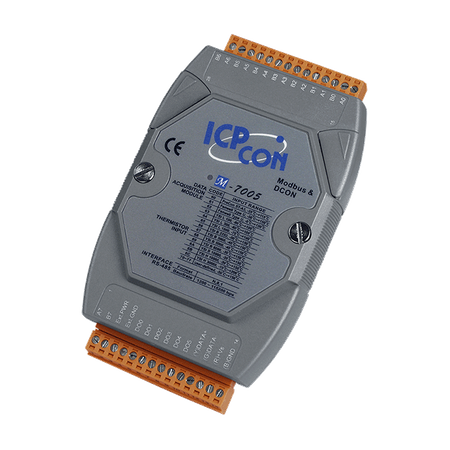

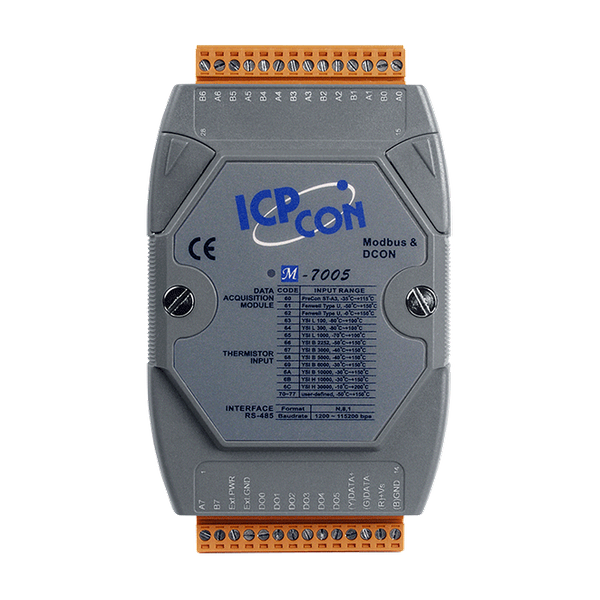

Name: M-7005-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

8 wejść termistorowych
Wykrywanie przerwania przewodów
Obsługa zdefiniowanych przez użytkownika typów termistorów
Indywidualna konfiguracja kanałów
6 cyfrowych kanałów wyjściowych do sygnałów alarmowych
Wbudowany podwójny watchdog

Wprowadzenie

Moduł M-7005 służy do pomiaru temperatury za pomocą termistora. Obsługuje szeroki zakres termistorów, w tym również definiowane przez użytkownika typy termistorów, które można dodać poprzez określenie współczynników Steinharta, jeśli to konieczne. Moduł oferuje indywidualną konfigurację kanałów, dzięki czemu każdy z ośmiu kanałów wejściowych może być skonfigurowany dla różnych rodzajów termistorów.

Dodatkowo, M-7005 wyposażony jest w 6 cyfrowych kanałów wyjściowych, które można wykorzystać do sygnałów alarmowych. Moduł ma wbudowaną izolację wewnętrzną 3000 V DC oraz ochronę przed przepięciami do 120 V DC dla termistorów, co gwarantuje wyższą niezawodność. M-7005 obsługuje protokoły Modbus RTU oraz DCON, które można konfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są identyczne jak w I-7005.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
EMS Protection: Surge (IEC 61000-4-5):	±0.5 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	8
Wejście analogowe: Typ:	Thermistor
Analog Input: Sensor Type:	Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, User-defined
Analog Input: Resistance Measurement:	200 kΩ Max.
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.1% of FSR
Wejście analogowe: Częstotliwość próbkowania:	8 Hz (Total)
Wejście analogowe: Ochrona przed przepięciem:	120 VDC
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Open Wire Detection:	Yes
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	6
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3,5 do +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	650 mA/kanał
Wyjście cyfrowe: Ochrona przed przepięciem:	60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.3 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
