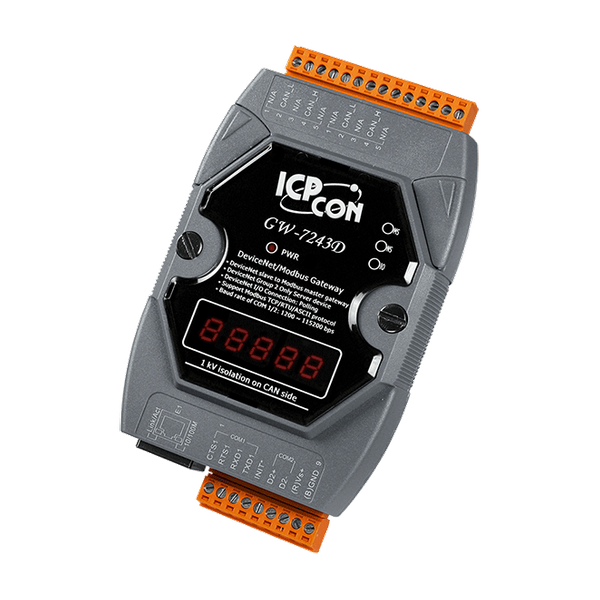

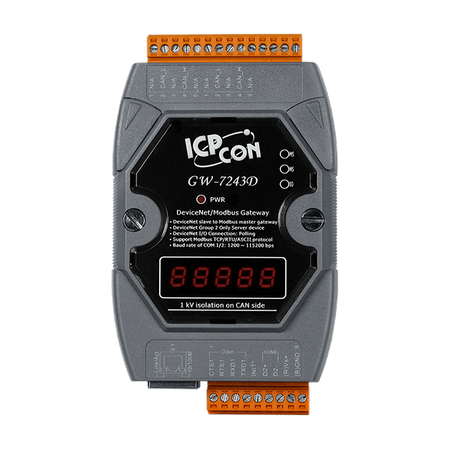

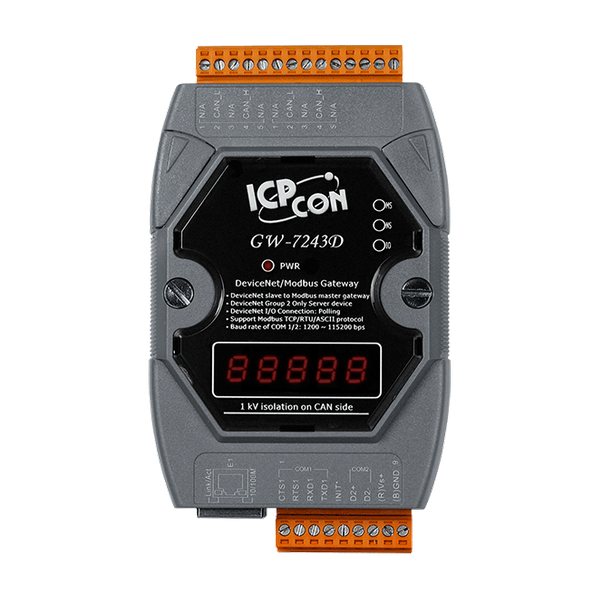

Name: GW-7243D-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Funkcje DeviceNet

Zgodność ze specyfikacją DeviceNet Volume I/II, Release 2.0
Subskrybent DeviceNet typu "Group 2 Only Server"
Wsparcie dla Offline Connection Set i Device Shutdown Message
Długość Explicit & I/O: maks. 240 bajtów
Obsługiwane połączenia: jedno połączenie "Explicit Connection", jedno połączenie "Polled Command/Response"

Funkcje Modbus RTU

Użytkownik może wybrać protokół Modbus RTU/ASCII dla każdego portu COM
Maksymalnie 10 komend Modbus RTU/ASCII dla każdego portu COM
Maksymalnie 1920 kanałów DI/O dla komendy Modbus RTU/ASCII
Maksymalnie 120 kanałów AI/O dla komendy Modbus RTU/ASCII
Maksymalnie 2048 kanałów DI, 2048 kanałów DO, 1024 kanały AI i 1024 kanały AO dla każdego portu COM

Funkcje Modbus TCP

Maksymalnie 4 urządzenia Modbus TCP
Maksymalnie 5 komend Modbus TCP dla każdego urządzenia Modbus TCP
Maksymalnie 1920 kanałów DI/O dla komendy Modbus TCP
Maksymalnie 120 kanałów AI/O dla komendy Modbus TCP
Maksymalnie 2048 kanałów DI, 2048 kanałów DO, 1024 kanały AI i 1024 kanały AO dla każdego urządzenia Modbus TCP

Wprowadzenie

GW-7243D oferuje funkcje DeviceNet slave oraz Modbus master, umożliwiając masterowi DeviceNet dostęp do urządzeń slave Modbus. W sieci DeviceNet moduł działa jako urządzenie Group 2 Only Server i czeka na ustanowienie połączenia z masterem DeviceNet. W sieci Modbus, GW-7243D jest urządzeniem master i cyklicznie wysyła komendy do urządzeń slave Modbus. Moduł GW-7243D może jednocześnie obsługiwać interfejsy klienta Modbus TCP oraz mastera Modbus RTU/ASCII. Ta funkcja pozwala użytkownikom na integrację różnych rodzajów urządzeń slave Modbus w sieci DeviceNet, niezależnie od tego, czy te urządzenia korzystają z komunikacji Ethernet, RS-232, czy RS-485. Aby uprościć korzystanie z GW-7243D, dołączono narzędzie GW-7243D Utility do konfiguracji i produkcji plików EDS. To narzędzie pomaga szybko i łatwo tworzyć aplikacje.

Zastosowania

Linia produkcyjna do budowy i testowania CPU
Browar piwa
Urządzenia do pakowania żywności
Maszyna do skręcania włókna szklanego
Fabryka produkcji gąbki
Fabryka produkcji gąbki
Produkcja koszy do przechowywania nad głową
Piekarnia produkująca pita chleb
Produkcja zastawy stołowej
Produkcja modułów HVAC
System automatyzacji trawlera
Fabryka produkcji LCD
Produkcja stalowych drzwi rolowanych
Linia do butelkowania
Produkcja ciasnych wyrobów

Parametry techniczne:

Product Range:	DeviceNet
Moduł CPU
CPU Module: CPU:	80186, 80 MHz or compatible
CPU Module: EEPROM:	16 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power , 2 x DeviceNet status
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100Base-T(X) (Auto-negotiating, Auto_MDIX)
Ethernet: Protocol:	Modbus TCP
Porty COM
Porty COM: Porty:	1 x RS-232 , 1 x RS-485
COM Ports: Protocol:	Modbus ASCII / Modbus RTU
COM Ports: Parity:	None, Even, Odd
COM Ports: Data Bit:	7, 8
COM Ports: Stop Bit:	1, 2
DeviceNet
DeviceNet: Controller:	NXP SJA1000T with 16 MHz clock
DeviceNet: Ports:	1
DeviceNet: Connection Supported:	1 connection for Explicit Messaging , 1 connection for Polled I/O
DeviceNet: Isolation:	1000 VDC for DC-to-DC, 2500 Vrms for photo-couple
DeviceNet: Terminal Resistor:	Jumper for 120 Ω terminal resistor
DeviceNet: Specification:	Volume I, Release 2.0 & Volume II, Release 2.0
DeviceNet: Shutdown Message:	Yes
DeviceNet: Heartbeat Message:	Yes
DeviceNet: Subscribe:	Group 2 Only Server
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	2.5 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 122 x 33 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
