Główne cechy
- Dodaje łączność światłowodową do urządzeń szeregowych
- "Wirtualny COM" rozszerza porty COM
- Wirtualne narzędzie obsługuje 32/64-bitowe wersje Windows 7 SP1/10/2012/2016
- Potężny programowalny serwer urządzeń
- Timer Watchdog odpowiedni do pracy w trudnych warunkach
- Obwód ochronny portu szeregowego +/- 4 kV ESD
- Kontroler ASIC z automatycznym dostrajaniem na porcie RS-485
- Wbudowany wysokowydajny MiniOS7 firmy ICP DAS
- Obsługuje bramę Modbus TCP do RTU/ASCII
- Niskie zużycie energii
Wprowadzenie
Seria PDS-220Fx to rodzina programowalnych serwerów urządzeń, znanych także jako "brama Serial-to-Ethernet", zaprojektowanych w celu dodania łączności światłowodowej do urządzeń RS-232/422/485.
Komunikacja światłowodowa pozwala na transmisję na większe odległości niż inne formy komunikacji, ponieważ sygnały podróżują przez nie z mniejszymi stratami i bez przesłuchu. Posiada następujące ważne cechy: Odporność na zakłócenia elektromagnetyczne (EMI) — Silniki, przekaźniki, spawarki i inne urządzenia przemysłowe generują olbrzymią ilość szumów elektrycznych, które mogą powodować poważne problemy z kablami miedzianymi.
Wysoka rezystancja elektryczna, co czyni je bezpiecznymi w użyciu w pobliżu urządzeń wysokiego napięcia lub między obszarami o różnych potencjałach ziemi.
Brak iskrzenia — istotne w środowiskach łatwopalnych lub wybuchowych gazów.
Brak promieniowania elektromagnetycznego i trudne do przechwycenia bez zakłócania sygnału — ważne w środowiskach o wysokim poziomie bezpieczeństwa.
Z tych powodów światłowody w dużej mierze zastąpiły komunikację kablami miedzianymi w sieciach rdzeniowych w rozwiniętych krajach.
Przyjazne dla użytkownika narzędzie VxComm Utility pozwala użytkownikom łatwo przekształcić wbudowane porty COM serii PDS-220Fx w standardowe porty COM na komputerze PC. Dzięki niezależności od protokołów, małemu systemowi OS i wysokiej elastyczności, seria PDS-220Fx jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.
Seria PDS-220Fx obejmuje potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-220Fx w zaledwie sekundę, dając najszybsze odpowiedzi.

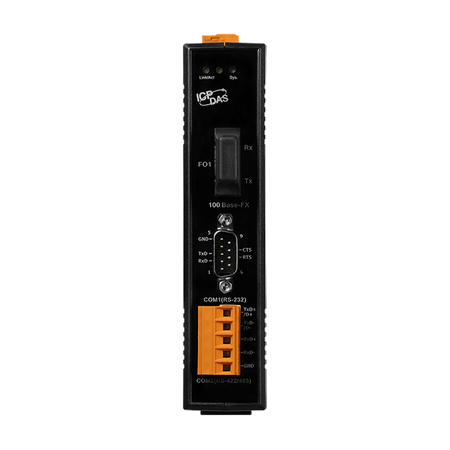

PDS-220Fx jest wyposażony w 1 port RS-232 oraz 1 port RS-485/422. Odłączalny terminal blokowy na pokładzie został zaprojektowany do łatwego i solidnego okablowania w sytuacjach przemysłowych.
Komunikacja światłowodowa pozwala na transmisję na większe odległości niż inne formy komunikacji, ponieważ sygnały podróżują przez nie z mniejszymi stratami i bez przesłuchu. Posiada następujące ważne cechy: Odporność na zakłócenia elektromagnetyczne (EMI) — Silniki, przekaźniki, spawarki i inne urządzenia przemysłowe generują olbrzymią ilość szumów elektrycznych, które mogą powodować poważne problemy z kablami miedzianymi.
Wysoka rezystancja elektryczna, co czyni je bezpiecznymi w użyciu w pobliżu urządzeń wysokiego napięcia lub między obszarami o różnych potencjałach ziemi.
Brak iskrzenia — istotne w środowiskach łatwopalnych lub wybuchowych gazów.
Brak promieniowania elektromagnetycznego i trudne do przechwycenia bez zakłócania sygnału — ważne w środowiskach o wysokim poziomie bezpieczeństwa.
Z tych powodów światłowody w dużej mierze zastąpiły komunikację kablami miedzianymi w sieciach rdzeniowych w rozwiniętych krajach.
Przyjazne dla użytkownika narzędzie VxComm Utility pozwala użytkownikom łatwo przekształcić wbudowane porty COM serii PDS-220Fx w standardowe porty COM na komputerze PC. Dzięki niezależności od protokołów, małemu systemowi OS i wysokiej elastyczności, seria PDS-220Fx jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.
Seria PDS-220Fx obejmuje potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-220Fx w zaledwie sekundę, dając najszybsze odpowiedzi.
PDS-220Fx jest wyposażony w 1 port RS-232 oraz 1 port RS-485/422. Odłączalny terminal blokowy na pokładzie został zaprojektowany do łatwego i solidnego okablowania w sytuacjach przemysłowych.
Zastosowania
Automatyka przemysłowa Automatyka budynkowa Automatyka domowa
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 80186-80 MHz or compatible |
| CPU Module: Flash: | 512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycle |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
2 x Ethernet |
ETHERNET | |
| Ethernet: Porty: | 100 Base-FX (SC connector) |
Porty COM | |
| Porty COM: Porty: | 1 x 5-wire RS-232 ,
1 x RS-485/RS-422 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 0.14 A @ 24 VDC |
| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Fire Retardant Plastic |
| Mechanical: Dimensions (mm): | 31 mm x 157 mm x 123 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
