Główne cechy
- Dodaje połączenie światłowodowe do urządzeń szeregowych
- "Wirtualny COM" rozszerza porty COM
- Wirtualna funkcja obsługuje 32/64-bitowe systemy Windows 7 SP1/10/2012/2016
- Potężny programowalny serwer urządzeń
- Timer Watchdog odpowiedni do stosowania w trudnych warunkach
- Ochrona obwodów portu szeregowego +/-4 kV ESD
- Kontroler ASIC z funkcją samostrojenia na porcie RS-485
- Wbudowany wysokiej wydajności MiniOS7 od ICP DAS
- Obsługuje bramę Modbus TCP do RTU/ASCII
- Niskie zużycie energii
Wprowadzenie
Seria PDS-220Fx to rodzina Programowalnych Serwerów Urządzeń, znanych również jako "bramy Serial-to-Ethernet", które są zaprojektowane do dodania łączności światłowodowej do urządzeń RS-232/422/485.
Łączność światłowodowa pozwala na transmisję na większe odległości niż inne formy komunikacji, ponieważ sygnały przesyłają się z mniejszymi stratami i bez zakłóceń. Posiada następujące ważne cechy: Odporność na zakłócenia elektromagnetyczne (EMI) — silniki, przekaźniki, spawarki i inne urządzenia przemysłowe generują ogromne ilości zakłóceń elektrycznych, które mogą powodować poważne problemy z kablami miedzianymi.
Wysoka odporność elektryczna, co sprawia, że jest bezpieczna w użyciu w pobliżu urządzeń wysokiego napięcia lub między obszarami o różnych potencjałach ziemi.
Brak iskier — ważne w łatwopalnych lub wybuchowych środowiskach gazowych.
Brak promieniowania elektromagnetycznego i trudność w podsłuchu bez zakłócania sygnału — ważne w środowiskach o wysokim poziomie bezpieczeństwa.
Z tych powodów światłowody w dużej mierze zastąpiły komunikację przy użyciu kabli miedzianych w sieciach rdzeniowych krajów rozwiniętych.
Użytkownicy mogą łatwo przekształcić wbudowane porty COM serii PDS-220Fx w standardowe porty COM na komputerze dzięki przyjaznemu użytkownikowi programowi VxComm Utility. Dzięki niezależności protokołów, małemu rdzeniowi systemu operacyjnego i dużej elastyczności, seria PDS-220Fx jest w stanie sprostać wymaganiom każdej aplikacji z obsługą sieci.
Seria PDS-220Fx obejmuje potężną i niezawodną strukturę programowania Xserver, która pozwala zaprojektować solidne aplikacje Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-220Fx w ciągu zaledwie jednej sekundy, zapewniając najszybsze odpowiedzi.

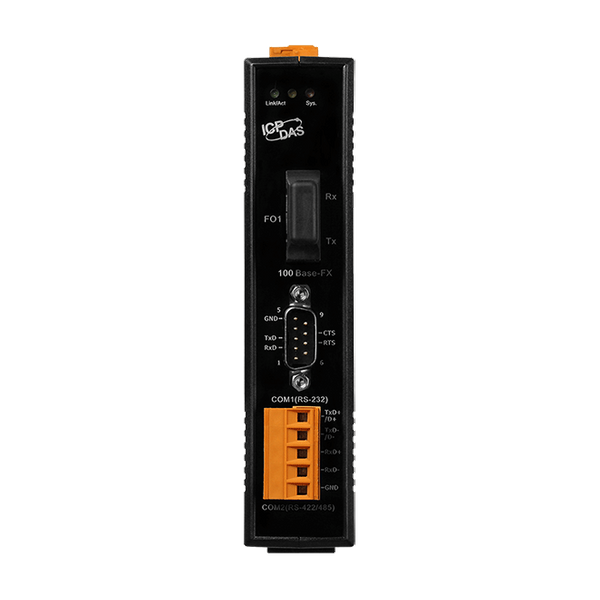

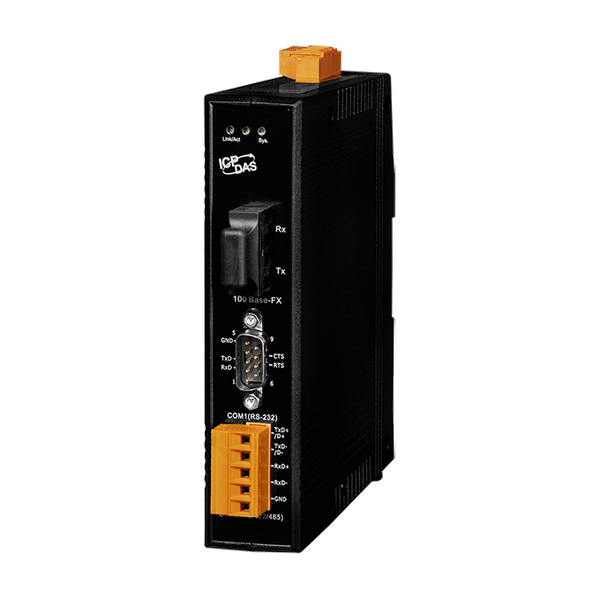

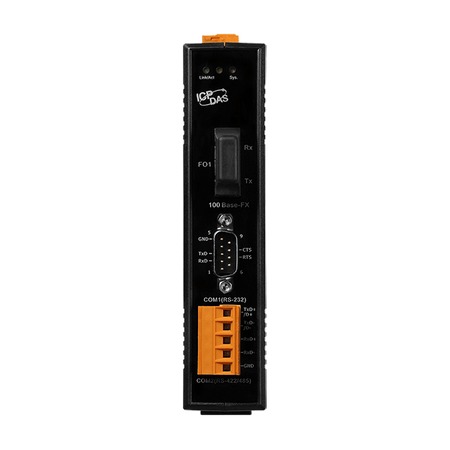

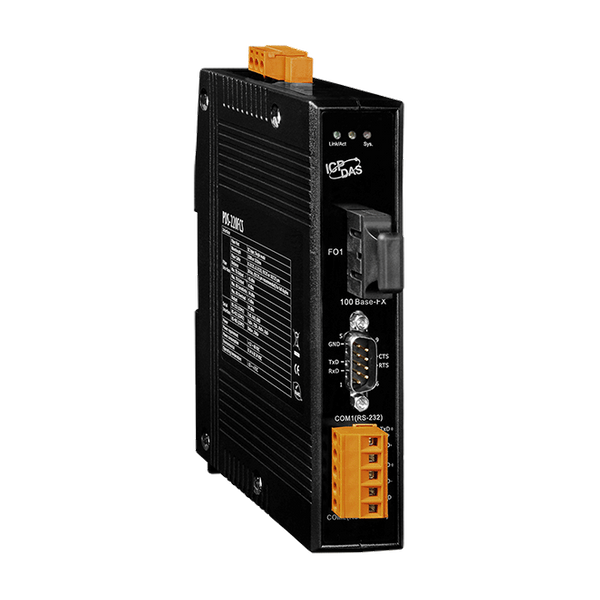

PDS-220Fx jest wyposażony w 1 port RS-232 i 1 port RS-485/422. Wyjmowane na pokładzie złącze zaciskowe jest zaprojektowane do łatwego i solidnego okablowania w warunkach przemysłowych.
Łączność światłowodowa pozwala na transmisję na większe odległości niż inne formy komunikacji, ponieważ sygnały przesyłają się z mniejszymi stratami i bez zakłóceń. Posiada następujące ważne cechy: Odporność na zakłócenia elektromagnetyczne (EMI) — silniki, przekaźniki, spawarki i inne urządzenia przemysłowe generują ogromne ilości zakłóceń elektrycznych, które mogą powodować poważne problemy z kablami miedzianymi.
Wysoka odporność elektryczna, co sprawia, że jest bezpieczna w użyciu w pobliżu urządzeń wysokiego napięcia lub między obszarami o różnych potencjałach ziemi.
Brak iskier — ważne w łatwopalnych lub wybuchowych środowiskach gazowych.
Brak promieniowania elektromagnetycznego i trudność w podsłuchu bez zakłócania sygnału — ważne w środowiskach o wysokim poziomie bezpieczeństwa.
Z tych powodów światłowody w dużej mierze zastąpiły komunikację przy użyciu kabli miedzianych w sieciach rdzeniowych krajów rozwiniętych.
Użytkownicy mogą łatwo przekształcić wbudowane porty COM serii PDS-220Fx w standardowe porty COM na komputerze dzięki przyjaznemu użytkownikowi programowi VxComm Utility. Dzięki niezależności protokołów, małemu rdzeniowi systemu operacyjnego i dużej elastyczności, seria PDS-220Fx jest w stanie sprostać wymaganiom każdej aplikacji z obsługą sieci.
Seria PDS-220Fx obejmuje potężną i niezawodną strukturę programowania Xserver, która pozwala zaprojektować solidne aplikacje Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-220Fx w ciągu zaledwie jednej sekundy, zapewniając najszybsze odpowiedzi.
PDS-220Fx jest wyposażony w 1 port RS-232 i 1 port RS-485/422. Wyjmowane na pokładzie złącze zaciskowe jest zaprojektowane do łatwego i solidnego okablowania w warunkach przemysłowych.
Zastosowania
Automatyka przemysłowa, automatyka budynkowa, automatyka domowa
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 80186-80 MHz or compatible |
| CPU Module: Flash: | 512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycle |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
2 x Ethernet |
ETHERNET | |
| Ethernet: Porty: | 100 Base-FX (SC connector) |
Porty COM | |
| Porty COM: Porty: | 1 x 5-wire RS-232 ,
1 x RS-485/RS-422 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 0.14 A @ 24 VDC |

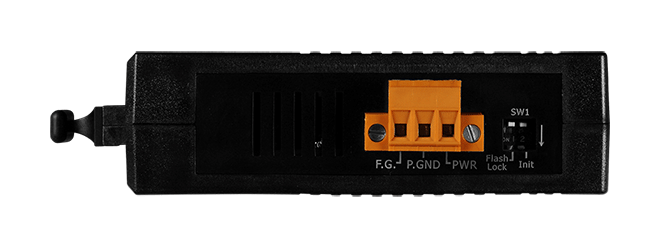

| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Fire Retardant Plastic |
| Mechanical: Dimensions (mm): | 31 mm x 157 mm x 123 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
