Główne cechy
- Dodaje łączność światłowodową do urządzeń szeregowych
- "Wirtualny COM" rozbudowuje porty COM
- Virtual Utility wspiera 32/64-bitowy Windows 7 SP1/10/2012/2016
- Potężny programowalny serwer urządzeń
- Watchdog Timer odpowiedni do użycia w trudnych warunkach
- Ochrona obwodu przed ESD na poziomie +/-4 kV na porcie szeregowym
- Kontroler ASIC z automatycznym tunerem na porcie RS-485
- Wbudowany wydajny MiniOS7 z ICP DAS
- Wspiera Modbus TCP na RTU/ASCII Gateway
- Niskie zużycie energii
Wprowadzenie
Seria PDS-220Fx to rodzina programowalnych serwerów urządzeń, znanych również jako "brama Serial-to-Ethernet", zaprojektowanych do dodawania łączności światłowodowej do urządzeń RS-232/422/485.
Komunikacja światłowodowa pozwala na transmisję na większe odległości niż inne formy komunikacji, ponieważ sygnały przemieszczają się nimi z mniejszymi stratami i bez zakłóceń. Posiada następujące ważne cechy: Odporność na zakłócenia elektromagnetyczne (EMI) — silniki, przekaźniki, spawarki i inne wyposażenie przemysłowe generują ogromną ilość szumów elektrycznych, które mogą powodować poważne problemy z kablami miedzianymi.
Wysoka odporność elektryczna, co czyni go bezpiecznym do używania w pobliżu urządzeń wysokiego napięcia lub pomiędzy obszarami z różnymi potencjałami ziemi.
Brak iskier — ważne w środowiskach łatwopalnych lub wybuchowych.
Nie emitują elektromagnetycznych promieni i są trudne do podsłuchania bez zakłócenia sygnału — ważne w środowiskach o wysokim bezpieczeństwie.
Z tych powodów światłowody w dużej mierze zastąpiły komunikację kablami miedzianymi w sieciach rdzeniowych w rozwiniętym świecie.
Przyjazny dla użytkownika VxComm Utility pozwala użytkownikom na łatwe przekształcenie wbudowanych portów COM serii PDS-220Fx w standardowe porty COM na komputerze. Dzięki swojej niezależności protokołowej, małemu jądru systemowemu i dużej elastyczności, seria PDS-220Fx jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.
Seria PDS-220Fx posiada potężną i niezawodną strukturę programowania Xserver, która pozwala na tworzenie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysoko wydajny MiniOS7 uruchamia PDS-220Fx w zaledwie jedną sekundę i zapewnia najszybsze reakcje.

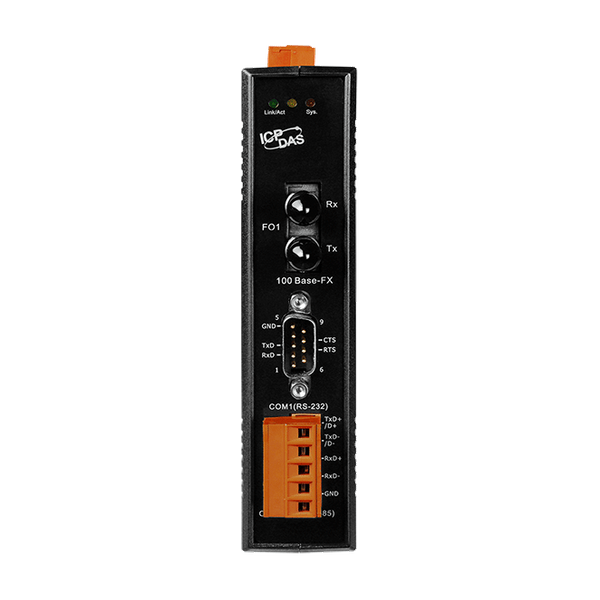

PDS-220Fx jest wyposażony w 1 port RS-232 i 1 port RS-485/422. Wymienny na pokładzie blok zaciskowy jest zaprojektowany dla łatwego i solidnego okablowania w warunkach przemysłowych.
Komunikacja światłowodowa pozwala na transmisję na większe odległości niż inne formy komunikacji, ponieważ sygnały przemieszczają się nimi z mniejszymi stratami i bez zakłóceń. Posiada następujące ważne cechy: Odporność na zakłócenia elektromagnetyczne (EMI) — silniki, przekaźniki, spawarki i inne wyposażenie przemysłowe generują ogromną ilość szumów elektrycznych, które mogą powodować poważne problemy z kablami miedzianymi.
Wysoka odporność elektryczna, co czyni go bezpiecznym do używania w pobliżu urządzeń wysokiego napięcia lub pomiędzy obszarami z różnymi potencjałami ziemi.
Brak iskier — ważne w środowiskach łatwopalnych lub wybuchowych.
Nie emitują elektromagnetycznych promieni i są trudne do podsłuchania bez zakłócenia sygnału — ważne w środowiskach o wysokim bezpieczeństwie.
Z tych powodów światłowody w dużej mierze zastąpiły komunikację kablami miedzianymi w sieciach rdzeniowych w rozwiniętym świecie.
Przyjazny dla użytkownika VxComm Utility pozwala użytkownikom na łatwe przekształcenie wbudowanych portów COM serii PDS-220Fx w standardowe porty COM na komputerze. Dzięki swojej niezależności protokołowej, małemu jądru systemowemu i dużej elastyczności, seria PDS-220Fx jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.
Seria PDS-220Fx posiada potężną i niezawodną strukturę programowania Xserver, która pozwala na tworzenie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysoko wydajny MiniOS7 uruchamia PDS-220Fx w zaledwie jedną sekundę i zapewnia najszybsze reakcje.
PDS-220Fx jest wyposażony w 1 port RS-232 i 1 port RS-485/422. Wymienny na pokładzie blok zaciskowy jest zaprojektowany dla łatwego i solidnego okablowania w warunkach przemysłowych.
Zastosowania
Automatyzacja fabryczna Automatyzacja budynków Automatyzacja domowa
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 80186-80 MHz or compatible |
| CPU Module: Flash: | 512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycle |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
2 x Ethernet |
ETHERNET | |
| Ethernet: Porty: | 100 Base-FX (ST connector) |
Porty COM | |
| Porty COM: Porty: | 1 x 5-wire RS-232 ,
1 x RS-485/RS-422 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 0.14 A @ 24 VDC |

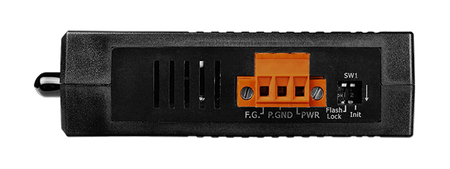

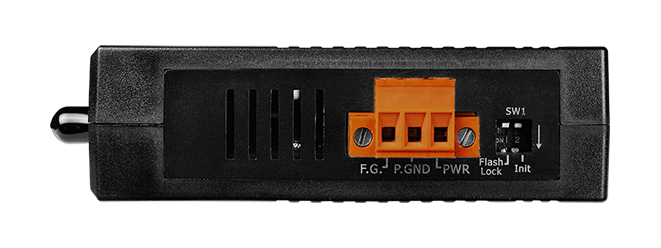

| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Fire Retardant Plastic |
| Mechanical: Dimensions (mm): | 31 mm x 157 mm x 121 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
