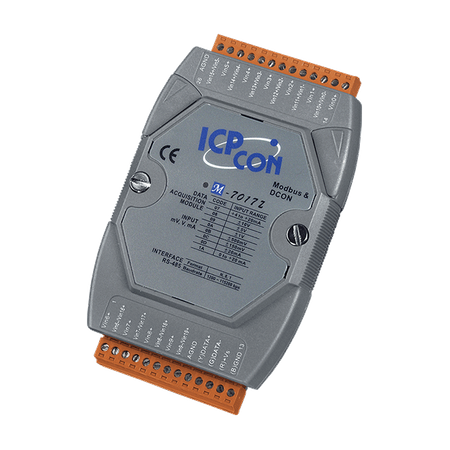

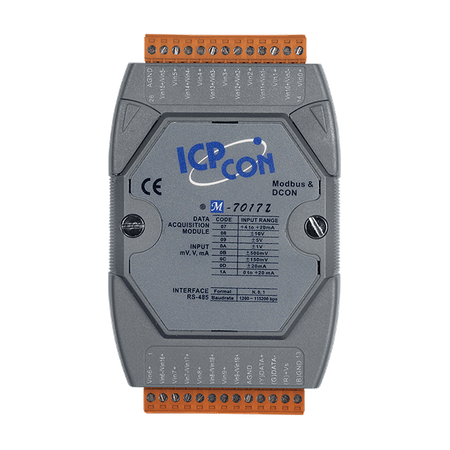

Name: M-7017Z-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

10 różnicowych lub 20 jednokanałowych wejść analogowych
Przełączane napięcie lub prąd wejściowy
Wysoka ochrona przed przepięciami wejściowymi
Wysoka ochrona przed napięciem wspólnym
Regulowana szybkość próbkowania (tryb szybki/normalny)
Zapewnia ochronę przed przeciążeniem
Konfiguracja indywidualnych kanałów
Wbudowany podwójny watchdog

Wprowadzenie

M-7017Z jest modułem wejść analogowych, który zawiera 10 kanałów różnicowych lub 20 jednokanałowych wejść analogowych. Moduł oferuje programowalny zakres wejściowy na wszystkich kanałach wejść analogowych. Każdy kanał wejścia analogowego można skonfigurować dla indywidualnego zakresu wejściowego, zapewniając wysoką ochronę przed przepięciami do 240 Vrms i ochronę przed przeciążeniem do 50mA przy 110 VDC/VAC. Napięcie i prąd wejściowy są wybieralne za pomocą zworki.

Szybkość próbkowania M-7017Z jest regulowana i może być ustawiona na tryb szybki lub normalny. Moduł posiada również detekcję otwartego przewodu na kanał dla wejścia 4 ~ 20 mA oraz zapewnia ochronę ESD o wartości 4 kV oraz izolację wewnątrzmodułową 3000 VDC. M-7017Z obsługuje protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w I-7017Z.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Aparatura testowa

Parametry techniczne:

Protokół komunikacyjny:	Modbus RTU , DCON
Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
EMS Protection: Surge (IEC 61000-4-5):	±0.5 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	10 Differential or 20 Single-ended (Software Selectable, *Note 1)
Wejście analogowe: Typ:	Voltage , Natężenie
Wejście analogowe: Zakres:	Voltage: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V , Current: ±20 mA , 0 ~ +20 mA, +4 ~ +20 mA (Jumper Selectable)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	Normal Mode: ±0.1% of FSR , Fast Mode: ±0.5% of FSR
Wejście analogowe: Częstotliwość próbkowania:	Normal Mode: 10 Hz , Fast Mode: 60 Hz
Analog Input: Input Impedance:	Voltage: 2 MΩ (Differential) , Current: 125 Ω (Differential)
Analog Input: Common Voltage Protection:	±200 VDC
Wejście analogowe: Ochrona przed przepięciem:	240 Vrms
Analog Input: Overcurrent Protection:	50 mA at 110 VDC
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Open Wire Detection:	For 4 ~ 20 mA Only
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	2.0 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
