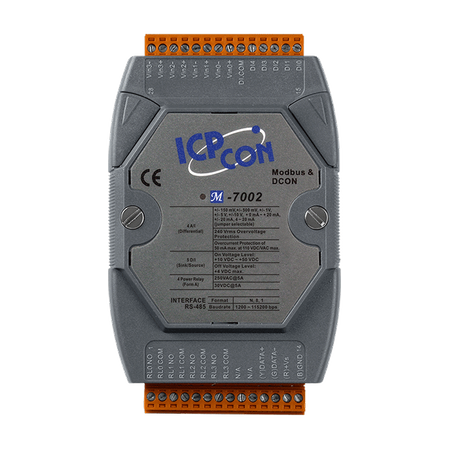

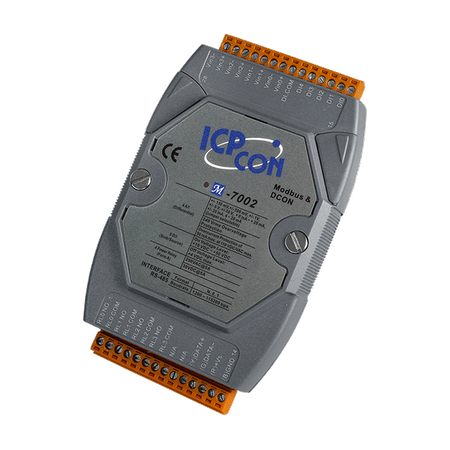

Name: M-7002-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wejścia napięciowe i prądowe
Wejście cyfrowe typu Sink lub Source
Wyjścia przekaźnikowe
Wysoka rozdzielczość: 16-bit
Ochrona wejścia przed wysokim napięciem
Ochrona przed napięciem wspólnym
Izolacja fotokopułkowa
Wbudowany podwójny watchdog

Wprowadzenie

Moduł M-7002 charakteryzuje się 16-bitową rozdzielczością, 4 różnicowymi wejściami analogowymi, 5 wejściami cyfrowymi i 4 wyjściami przekaźnikowymi typu Form A. Kanały analogowe w module oferują programowalne zakresy wejściowe: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0-20 mA oraz 4-20 mA, natomiast wyjścia cyfrowe mogą być skonfigurowane do wyzwalania alarmów z ochroną przed zwarciem i przeciążeniem.

Każdy kanał analogowy może być konfigurowany indywidualnie i jest chroniony przed wysokim napięciem wejściowym do 240 Vrms. Typ wejścia (napięcie lub prąd) można wybrać za pomocą zworki. M-7002 oferuje dwa tryby próbkowania: tryb szybki i tryb normalny. Ponadto moduł M-7002 jest zabezpieczony przed wyładowaniami elektrostatycznymi (ESD) do 4 kV i posiada izolację wewnątrzmodułową do 2500 VDC.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	5-Digit 7 Segment LED Display
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	4 różnicowe
Wejście analogowe: Typ:	Voltage , Natężenie
Wejście analogowe: Zakres:	Voltage: ±150 mV, ±500 mV, ±1 V , ±5 V, ±10 V , Current: ±20 mA , 0 ~ 20 mA, 4 ~ 20 mA (Jumper selectable)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	Normal Mode: 0.1% of FSR , Fast Mode: 0.5% of FSR
Wejście analogowe: Częstotliwość próbkowania:	Normal Mode: 10 Hz , Fast Mode: 60 Hz
Analog Input: Input Impedance:	Voltage: 2 MΩ , Current: 139 Ω
Analog Input: Common Voltage Protection:	±200 VDC
Wejście analogowe: Ochrona przed przepięciem:	240 Vrms
Analog Input: Individual Channel Configuration:	Yes
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	5
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	+10 ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	+4 VDC Max.
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	50 Hz
Digital Input/Counter: Isolation:	3750 VDC
Digital Input/Counter: Input Impedance:	10 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	±70 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	4
Wyjście przekaźnikowe: Typ:	Power Relay (Form A)
Relay Output: Contact Rating:	5 A @ 250 VAC , 5 A @ 30 VDC
Relay Output: Operate Time:	6 ms
Relay Output: Release Time:	3 ms
Relay Output: Electrical Endurance:	10^5 ops.
Relay Output: Mechanical Endurance:	2 x 10^7 ops.
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.8 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
