Główne cechy
- Integrowanie urządzeń szeregowych z siecią Ethernet
- „Virtural COM” Rozszerzenie portów COM
- VxComm Utility wspiera 32/64-bitowy Windows 7 SP1/10/2012/2016
- Wsparcie dla Modbus TCP do RTU/ASCII Gateway
- Mocny programowalny serwer urządzeń
- Watchdog Timer odpowiedni do użycia w trudnym środowisku
- Ochrona obwodów portów szeregowych +/-4 kV przed wyładowaniami elektrostatycznymi
- Samodostosowujący się kontroler ASIC na porcie RS-485
- Wbudowany wysokowydajny MiniOS7 od ICP DAS
- Wsparcie dla funkcji latched D/I i liczników
- Kompaktowy rozmiar z wieloma portami szeregowymi
Wprowadzenie
Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych także jako „bramka Serial-to-Ethernet”, zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik VxComm oraz narzędzie pozwalają na łatwe przekształcenie wbudowanych portów COM serii PDS-700 w standardowe porty COM na komputerze. Dzięki swojej niezależności od protokołu, małemu systemowi operacyjnemu oraz wysokiej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.
Seria PDS-700 obejmuje potężną i niezawodną strukturę programistyczną Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernetowych w ciągu jednego dnia. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, zapewniając najszybsze reakcje. Działa również jako bramka Modbus TCP do RTU/ASCII, która obsługuje większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje prawdziwą zgodność z normą IEEE 802.3af (klasyfikacja, Klasa 1) PoE (Power over Ethernet) przy użyciu standardowego kabla Ethernet kategorii 5 do odbierania zasilania z przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 w metalowej obudowie (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP w metalowej obudowie (RoHS). Wersja z metalową obudową oferuje silniejszą ochronę niż PDS-700 i PPDS-700-MTCP.

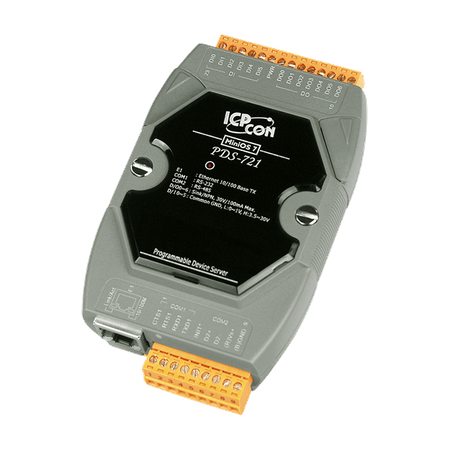

Modele PDS(M)-721(D) oraz PPDS(M)-721(D)-MTCP są wyposażone w 1 port RS-232, 1 port RS-485 oraz DI/DO. Wyjmowany terminalny blok styków na płycie głównej jest zaprojektowany do łatwego i solidnego okablowania w sytuacjach przemysłowych.
Seria PDS-700 obejmuje potężną i niezawodną strukturę programistyczną Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernetowych w ciągu jednego dnia. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, zapewniając najszybsze reakcje. Działa również jako bramka Modbus TCP do RTU/ASCII, która obsługuje większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje prawdziwą zgodność z normą IEEE 802.3af (klasyfikacja, Klasa 1) PoE (Power over Ethernet) przy użyciu standardowego kabla Ethernet kategorii 5 do odbierania zasilania z przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 w metalowej obudowie (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP w metalowej obudowie (RoHS). Wersja z metalową obudową oferuje silniejszą ochronę niż PDS-700 i PPDS-700-MTCP.
Modele PDS(M)-721(D) oraz PPDS(M)-721(D)-MTCP są wyposażone w 1 port RS-232, 1 port RS-485 oraz DI/DO. Wyjmowany terminalny blok styków na płycie głównej jest zaprojektowany do łatwego i solidnego okablowania w sytuacjach przemysłowych.
Zastosowania
Automatyka przemysłowa, Automatyka budynków, Automatyka domowa
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 80186-80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB; Data retention: 40 years; 1,000,000 erase/write cycles. |
| CPU Module: Flash: | 512 KB ; Erase unit is one sector (64 KB); 100,000 erase/write cycles |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 6 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Source, Common Ground |
| Wejście cyfrowe: ON Poziom napięcia: | +3.5 ~ +30 V |
| Wejście cyfrowe: OFF Poziom napięcia: | +1 V max. |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 7 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
| Wyjście cyfrowe: Napięcie obciążenia: | 30 VDC, max. |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA, max. |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator) |
Porty COM | |
| Porty COM: Porty: | 1 x 5-wire RS-232 ,
1 x RS-485 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Even, Odd, Mark, Space ,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2. |
| COM Ports: Data Bit: | 7, 8: for COM1 and COM2 |
| COM Ports: Stop Bit: | 1, 2: for COM1 ~ COM2 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Consumption: | 2.0 W |
| Power: Powered from Terminal Block: | +10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 mm x 35 mm x 123 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
