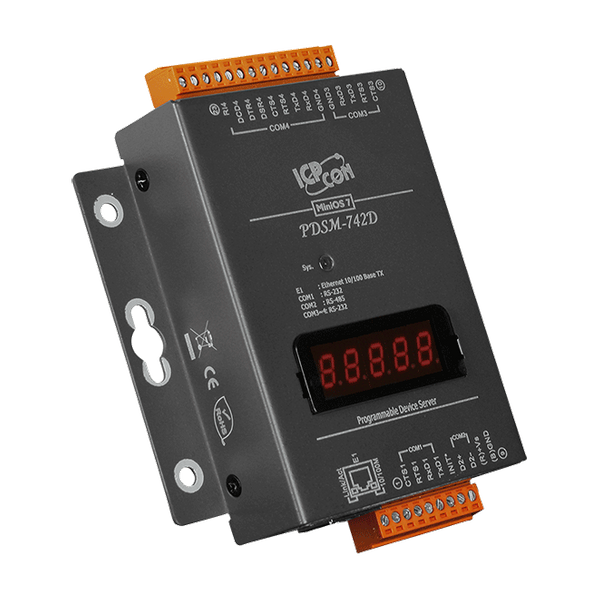

Name: PDSM-742D
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Integrowanie urządzeń szeregowych w sieci Ethernet
„Wirtualny port COM” – rozszerzanie portów COM
Narzędzie VxComm obsługuje 32/64-bitowe wersje Windows 7 SP1/10/2012/2016
Obsługuje bramki Modbus TCP do RTU/ASCII
Potężny programowalny serwer urządzeń
Watchdog Timer odpowiedni do zastosowań w trudnych warunkach
Ochrona obwodu portu szeregowego +/-4 kV ESD
Samoregulujący kontroler ASIC na porcie RS-485
Wbudowany wysokowydajny MiniOS7 od ICP DAS
Kompaktowy rozmiar z wieloma portami szeregowymi

Wprowadzenie

Seria PDS-700 to rodzina Programowalnych Serwerów Urządzeń, znanych również jako "bramki Serial-to-Ethernet", które są zaprojektowane do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazne dla użytkownika oprogramowanie VxComm Driver/Utility pozwala łatwo zamienić wbudowane porty COM serii PDS-700 w standardowe porty COM na komputerze. Dzięki swojej niezależności od protokołów, małemu rdzeniowemu systemowi operacyjnemu oraz wysokiej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.

Seria PDS-700 zawiera potężną i niezawodną strukturę programistyczną Xserver, która pozwala zaprojektować solidne aplikacje Ethernetowe w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi. Działa również jako bramka Modbus TCP do RTU/ASCII, obsługując większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.

Seria PPDS-700-MTCP charakteryzuje się pełną zgodnością z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) i wykorzystuje standardowy kabel Ethernet kategorii 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Metalowa obudowa zapewnia lepszą ochronę niż PDS-700 i PPDS-700-MTCP.

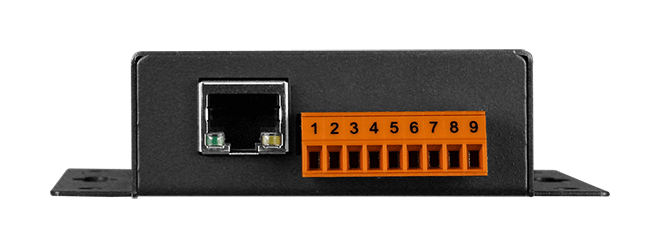

PDS(M)-742(D) i PPDS(M)-742(D)-MTCP są wyposażone w 3 porty RS-232 i 1 port RS-485. Zdejmowalny blok terminalowy na pokładzie jest zaprojektowany do łatwego i solidnego okablowania w warunkach przemysłowych.

Zastosowania

Automatyka przemysłowa Business Intelligence Automatyka domowa

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186-80 MHz or compatible
CPU Module: EEPROM:	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:	512 KB ; Erase unit is one sector (64 KB) ; , 100,000 erase/write cycles
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power , 5 x digit 7 Segment
ETHERNET
Ethernet: Porty:	10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:	2 x 5-wire RS-232 , 1 x 9-wire RS-232 , 1 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Even, Odd, Mark, Space , None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:	7, 8: for COM1 and COM2 , 5, 6, 7, 8: for COM3 ~ COM4
COM Ports: Stop Bit:	1, 2: for COM1 ~ COM4
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	2.7 W
Power: Powered from Terminal Block:	+10 ~ 30 VDC
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 mm x 29 mm x 125 mm (W x L x H)
Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90% RH, Non-condensing
Status:	Available
