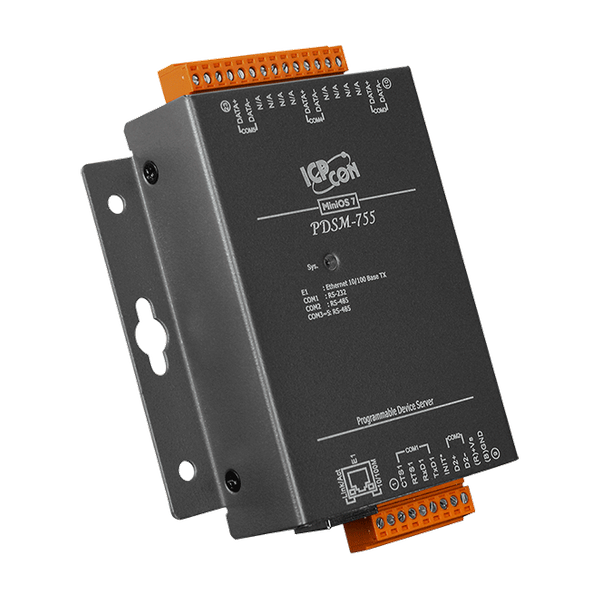

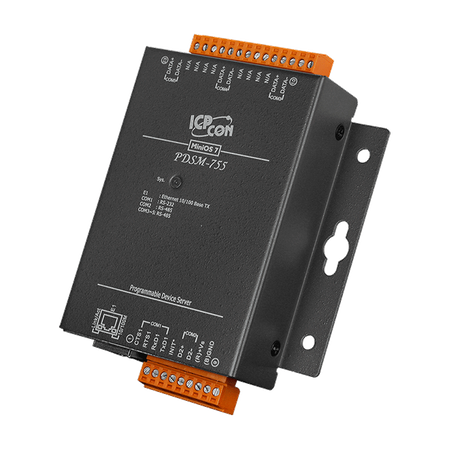

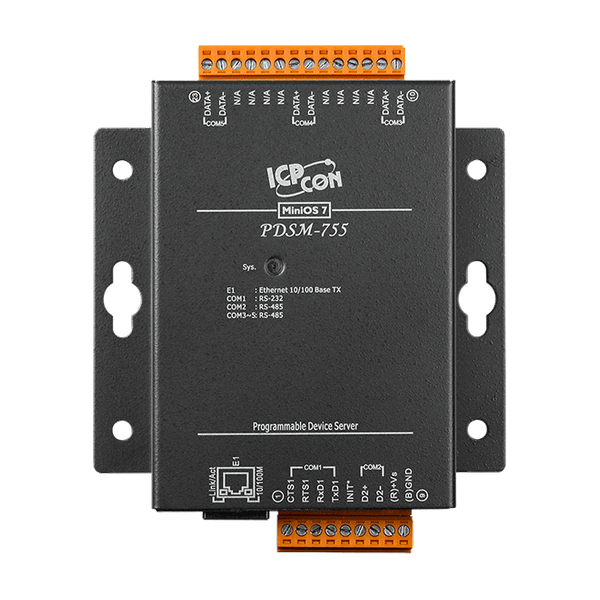

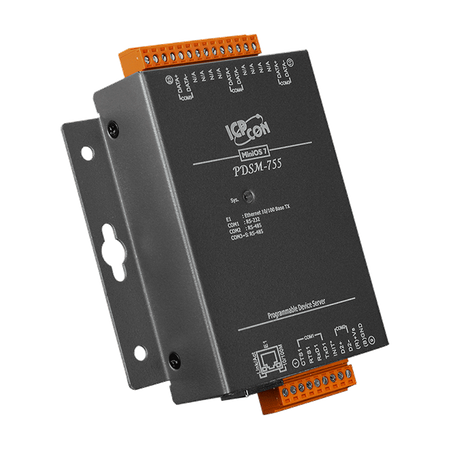

Name: PDSM-755
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Włączenie urządzeń szeregowych do sieci Ethernet
"Wirtualny COM" rozszerza porty COM
VxComm Utility wspiera systemy Windows 7 SP1/10/2012/2016 w wersjach 32/64-bitowych
Obsługuje Modbus TCP do RTU/ASCII Gateway
Mocny Programowalny Serwer Urządzeń
Watchdog Timer odpowiedni do użycia w surowych warunkach
Ochrona obwodu portu szeregowego przed ESD +/-4 kV
Kontroler ASIC z automatycznym tunerem na porcie RS-485
Wbudowany wysokowydajny MiniOS7 od ICP DAS
Kompaktowy rozmiar z wieloma portami szeregowymi

Wprowadzenie

Seria PDS-700 to rodzina Programowalnych Serwerów Urządzeń, znanych także jako "bramka Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/utility VxComm pozwala użytkownikom łatwo przekształcić wbudowane porty COM serii PDS-700 w standardowe porty COM na komputerze. Dzięki niezależności od protokołu, małemu rdzeniowemu systemowi operacyjnemu i wysokiej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.

Seria PDS-700 zawiera mocną i niezawodną strukturę programistyczną Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernetowych w ciągu jednego dnia. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybszą odpowiedź. Pracuje również jako bramka Modbus TCP do RTU/ASCII, wspierająca większość komunikacji SCADA/HMI bazującej na protokole Modbus/TCP.

Seria PPDS-700-MTCP charakteryzuje się zgodnością z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE), używając standardowego kabla Ethernet kategorii 5 do odbioru zasilania z przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 z obudową metalową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z obudową metalową (RoHS). Wersja z obudową metalową zapewnia silniejszą ochronę niż PDS-700 i PPDS-700-MTCP.

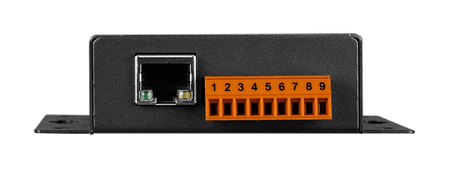

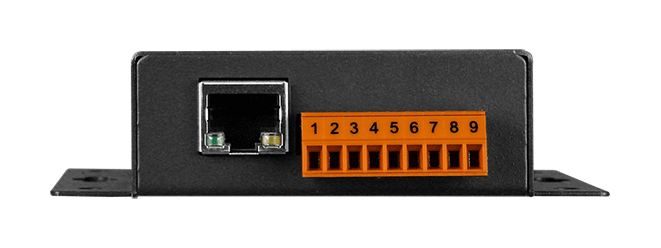

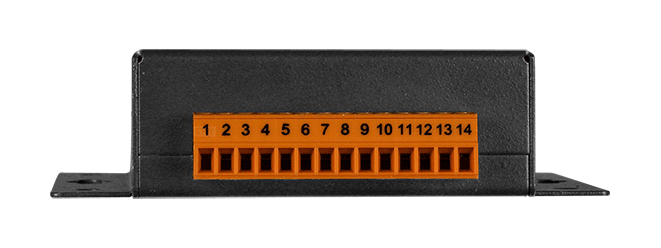

Model PDS(M)-755(D) oraz PPDS(M)-755(D)-MTCP wyposażony jest w 1 port RS-232 i 4 porty RS-485. Odpinana złączka terminalowa na płycie głównej zaprojektowana jest do łatwego i solidnego okablowania w warunkach przemysłowych.

Zastosowania

Automatyka przemysłowa, Automatyka budynkowa, Automatyka domowa

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186-80 MHz or compatible
CPU Module: EEPROM:	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:	512 KB ; Erase unit is one sector (64 KB) ; , 100,000 erase/write cycles
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power
ETHERNET
Ethernet: Porty:	10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:	1 x 5-wire RS-232 , 4 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Even, Odd, Mark, Space , None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:	7, 8: for COM1 and COM2 , 5, 6, 7, 8: for COM3 ~ COM5
COM Ports: Stop Bit:	1, 2: for COM1 ~ COM5
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	2.0 W
Power: Powered from Terminal Block:	+10 ~ 30 VDC
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 mm x 29 mm x 125 mm (W x L x H)
Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90% RH, Non-condensing
Status:	Available
