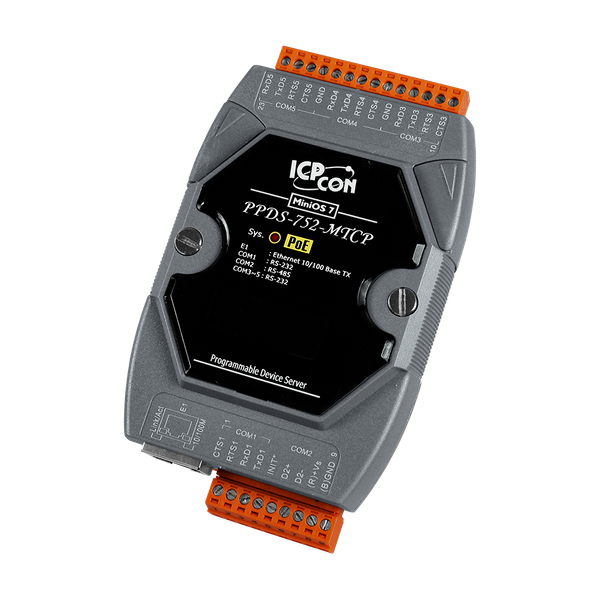

Name: PPDS-752-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Włączenie urządzeń szeregowych do sieci Ethernet
"Wirtualny COM" - Rozszerzenie portów COM
VxComm Utility obsługuje 32/64-bitowe wersje Windows 7 SP1/10/2012/2016
Obsługa bramek Modbus TCP do RTU/ASCII
Mocny Programowalny Serwer Urządzeń
Watchdog Timer odpowiedni do użytku w trudnych warunkach
Ochrona obwodu przed elektrostatycznymi wyładowaniami (ESD) na poziomie +/-4 kV dla portów szeregowych
Kontroler ASIC z automatycznym dostrajaniem na porcie RS-485
Wbudowany MiniOS7 o wysokiej wydajności od ICP DAS
Kompaktowy rozmiar z wieloma portami szeregowymi

Wprowadzenie

Seria PDS-700 to rodzina Programowalnych Serwerów Urządzeń, znanych również jako "bramka Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/utility VxComm umożliwia łatwe przekształcenie wbudowanych portów COM serii PDS-700 w standardowe porty COM na komputerze PC. Dzięki niezależności od protokołu, małowymiarowemu systemowi operacyjnemu oraz dużej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji obsługującej sieć.

Seria PDS-700 zawiera potężną i niezawodną strukturę programistyczną Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernetowych w ciągu jednego dnia. Wbudowany, wydajny MiniOS7 uruchamia urządzenie PDS-700 w ciągu zaledwie jednej sekundy i zapewnia najszybsze odpowiedzi. Działa również jako bramka Modbus TCP na RTU/ASCII, wspierając większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.

Seria PPDS-700-MTCP oferuje prawdziwą zgodność z normą IEEE 802.3af (klasyfikacja, Klasa 1) w zakresie zasilania przez Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5, który pozwala na zasilanie z przełącznika PoE, takiego jak NS-205PSE. Model PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Metalowa obudowa zapewnia lepszą ochronę niż modele PDS-700 i PPDS-700-MTCP.

Modele PDS(M)-752(D) i PPDS(M)-752(D)-MTCP są wyposażone w 4 porty RS-232 i 1 port RS-485. Wyjmowany terminal blokowy na płycie głównej został zaprojektowany do łatwego i solidnego okablowania w środowiskach przemysłowych.

Zastosowania

Automatyzacja fabryki, Automatyzacja budynku, Automatyzacja domowa

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186-80 MHz or compatible
CPU Module: EEPROM:	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:	512 KB ; Erase unit is one sector (64 KB) ; , 100,000 erase/write cycles
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power/PoE
ETHERNET
Ethernet: Porty:	10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:	4 x 5-wire RS-232 , 1 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Even, Odd, Mark, Space , None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:	7, 8: for COM1 and COM2 , 5, 6, 7, 8: for COM3 ~ COM5
COM Ports: Stop Bit:	1, 2: for COM1 ~ COM5
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	2.2 W
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 mm x 35 mm x 123 mm (W x L x H)
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90% RH, Non-condensing
Status:	Available
