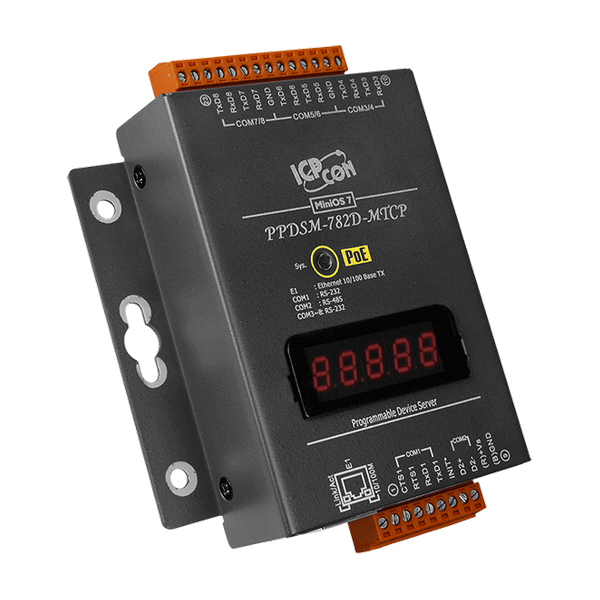

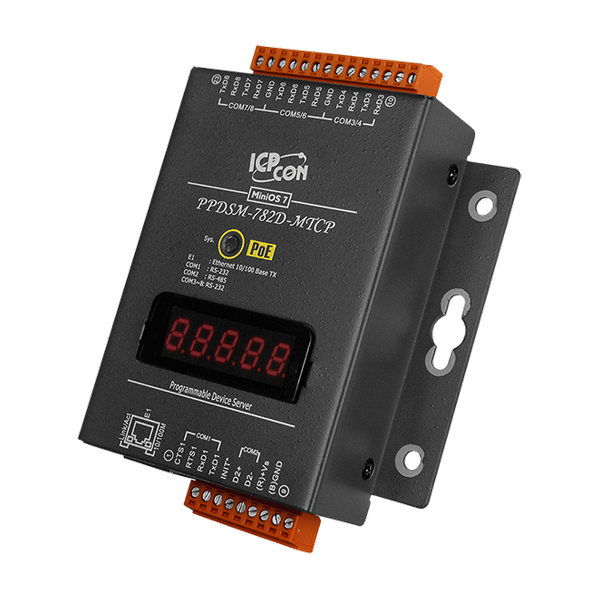

Name: PPDSM-782D-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Incorporate Serial Devices in an Ethernet network
"Virtual COM" Extend COM Ports
VxComm Utility supports 32/64-bit Windows 7 SP1/10/2012/2016
Supports Modbus TCP to RTU/ASCII Gateway
Powerful Programmable Device Server
Watchdog Timer suitable for use in harsh environments
Serial Port +/-4 kV ESD Protection Circuit
Self-Tuner ASIC Controller on the RS-485 Port
Built-in High Performance MiniOS7 from ICP DAS
Palm-Sized with multiple Serial Ports

Wprowadzenie

Seria PDS-700 to rodzina Programowalnych Serwerów Urządzeń, znana również jako "bramka Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazne dla użytkownika sterowniki i narzędzia VxComm pozwalają łatwo zamienić wbudowane porty COM serii PDS-700 na standardowe porty COM na PC. Dzięki swojej niezależności od protokołu, małemu rdzeniowi systemu operacyjnego i dużej elastyczności, seria PDS-700 spełnia wymagania każdej aplikacji obsługiwanej w sieci.

Seria PDS-700 obejmuje potężną i niezawodną strukturę programowania Xserver, która umożliwia zaprojektowanie solidnych aplikacji Ethernet w ciągu jednego dnia. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi. Działa również jako bramka Modbus TCP do RTU/ASCII, wspierająca większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.

Seria PPDS-700-MTCP posiada prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Metalowa obudowa zapewnia bardziej solidną ochronę niż PDS-700 i PPDS-700-MTCP.

PDS(M)-782(D) i PPDS-782(D)-MTCP są wyposażone w 7 portów RS-232 oraz 1 port RS-485. Zdejmowane złącze bloku terminali na pokładzie zostało zaprojektowane dla łatwego i solidnego okablowania w warunkach przemysłowych.

Zastosowania

Automatyka przemysłowa, Automatyka budynkowa, Automatyka domowa

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186-80 MHz or compatible
CPU Module: EEPROM:	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:	512 KB ; Erase unit is one sector (64 KB) ; , 100,000 erase/write cycles
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power/PoE , 5 x digit 7 Segment
ETHERNET
Ethernet: Porty:	10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:	6 x 3-wire RS-232 , 1 x 5-wire RS-232 , 1 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Even, Odd, Mark, Space , None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:	7, 8: for COM1 and COM2 , 5, 6, 7, 8: for COM3 ~ COM8
COM Ports: Stop Bit:	1, 2: for COM1 ~ COM8
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	2.9 W
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 mm x 29 mm x 125 mm (W x L x H)
Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90% RH, Non-condensing
Status:	Available
