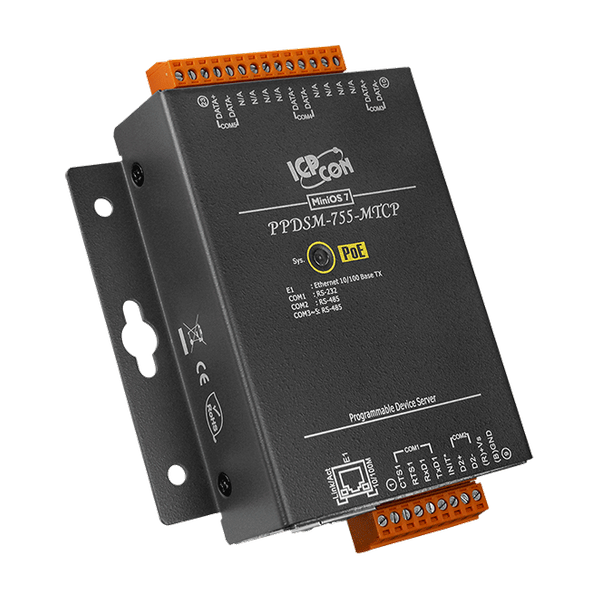

Name: PPDSM-755-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Włączanie urządzeń szeregowych do sieci Ethernet
"Virtual COM" rozszerza porty COM
VxComm Utility wspiera 32/64-bitowe systemy Windows 7 SP1/10/2012/2016
Obsługa bramki Modbus TCP do RTU/ASCII
Potężny programowalny serwer urządzeń
Timer Watchdog odpowiedni do stosowania w trudnych warunkach
Ochrona ESD +/-4 kV na porcie szeregowym
Kontroler ASIC z samodostrajaniem na porcie RS-485
Wbudowany wysokowydajny MiniOS7 od ICP DAS
Kompaktowy rozmiar z wieloma portami szeregowymi

Wprowadzenie

Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych również jako "bramka Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/utility VxComm pozwala łatwo zamienić wbudowane porty COM serii PDS-700 na standardowe porty COM na komputerze. Dzięki niezależności protokołu, małej pamięci OS i wysokiej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji obsługującej sieć.

Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala zaprojektować solidne aplikacje Ethernetowe w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, zapewniając najszybsze odpowiedzi. Działa także jako bramka Modbus TCP na RTU/ASCII, wspierająca większość komunikacji SCADA/HMI opartych na protokole Modbus/TCP.

Seria PPDS-700-MTCP posiada zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE), wykorzystując standardowy kabel Ethernet kategorii 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. Model PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową zapewnia silniejszą ochronę niż PDS-700 i PPDS-700-MTCP.

Modele PDS(M)-755(D) i PPDS(M)-755(D)-MTCP wyposażone są w 1 port RS-232 i 4 porty RS-485. Odłączalne złącze terminala na płycie zaprojektowano z myślą o łatwym i solidnym okablowaniu w sytuacjach przemysłowych.

Zastosowania

Automatyka przemysłowa, automatyka budynkowa, automatyka domowa

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186-80 MHz or compatible
CPU Module: EEPROM:	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:	512 KB ; Erase unit is one sector (64 KB) ; , 100,000 erase/write cycles
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power/PoE
ETHERNET
Ethernet: Porty:	10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:	1 x 5-wire RS-232 , 4 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Even, Odd, Mark, Space , None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:	7, 8: for COM1 and COM2 , 5, 6, 7, 8: for COM3 ~ COM5
COM Ports: Stop Bit:	1, 2: for COM1 ~ COM5
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	2.2 W
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 mm x 29 mm x 125 mm (W x L x H)
Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90% RH, Non-condensing
Status:	Available
