Główne cechy
- Włączanie urządzeń szeregowych do sieci Ethernet
- Rozszerzenie portów COM jako "Virtual COM"
- Utility VxComm wspiera systemy Windows 7 SP1/10/2012/2016 w wersjach 32/64-bit
- Obsługa bramy Modbus TCP do RTU/ASCII
- Potężny Programowalny Serwer Urządzeń
- Watchdog Timer odpowiedni do użytku w trudnych warunkach
- Ochrona obwodów ESD +/-4 kV na porcie szeregowym
- Kontroler ASIC Self-Tuner na porcie RS-485
- Wbudowany wysokojakościowy MiniOS7 od ICP DAS
- Obsługa funkcji Latched D/I i funkcji licznika
- Kompaktowy rozmiar z wieloma portami szeregowymi
Wprowadzenie
Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych również jako "brama Serial-to-Ethernet", zaprojektowana do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazne dla użytkownika oprogramowanie sterownika/utility VxComm pozwala użytkownikom łatwo przekształcić wbudowane porty COM serii PDS-700 w standardowe porty COM na komputerze. Dzięki niezależności od protokołów, małemu systemowi operacyjnemu rdzenia i wysokiej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji umożliwiającej sieciowe połączenia.
Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która umożliwia zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysokojakościowy system MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, zapewniając najszybsze odpowiedzi. Działa również jako brama Modbus TCP do RTU/ASCII, wspierając większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje zgodność z prawdziwym standardem IEEE 802.3af (klasyfikacja, klasa 1) Power over Ethernet (PoE) za pomocą standardowego kabla Ethernet kategorii 5 do otrzymywania zasilania z przełącznika PoE, takiego jak NS-205PSE. Model PDSM-700 to wersja PDS-700 z metalową obudową (RoHS), a model PPDSM-700-MTCP to wersja PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową zapewnia mocniejszą ochronę niż modele PDS-700 i PPDS-700-MTCP.

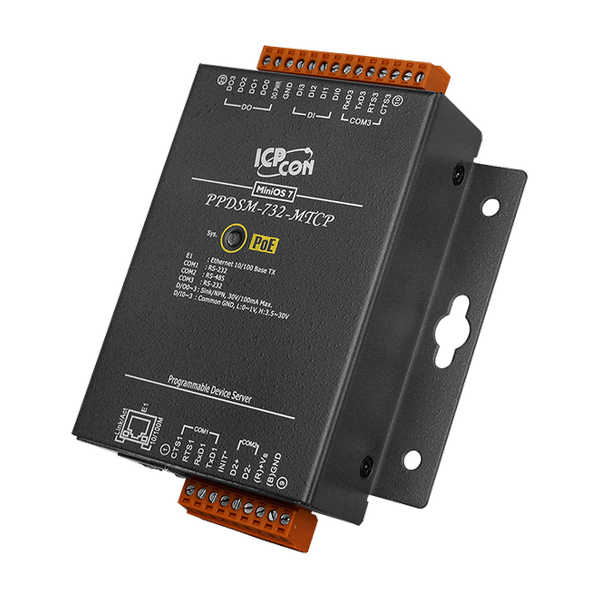

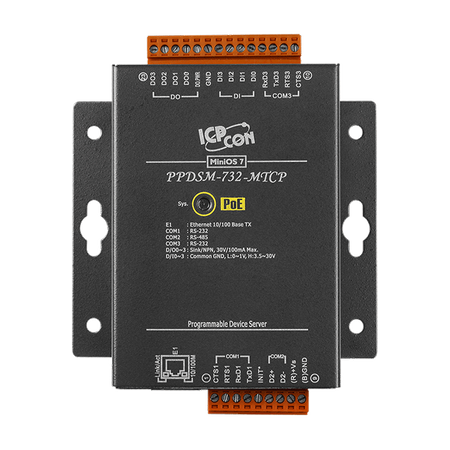

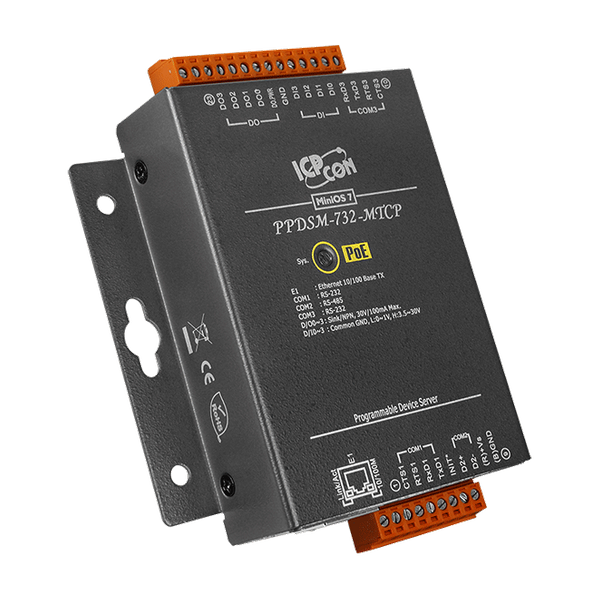

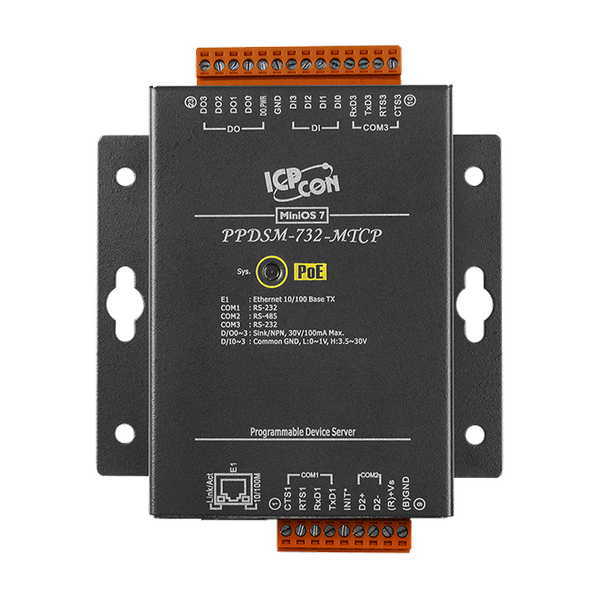

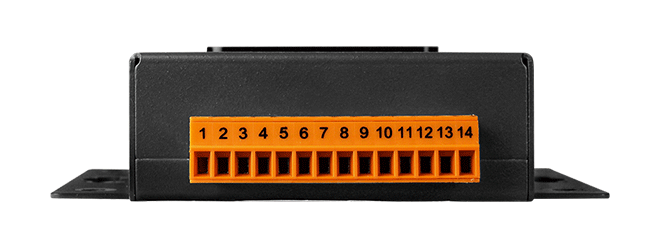

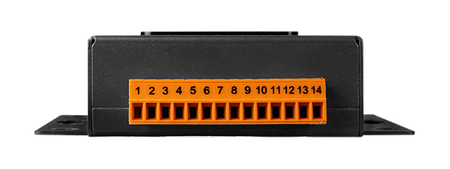

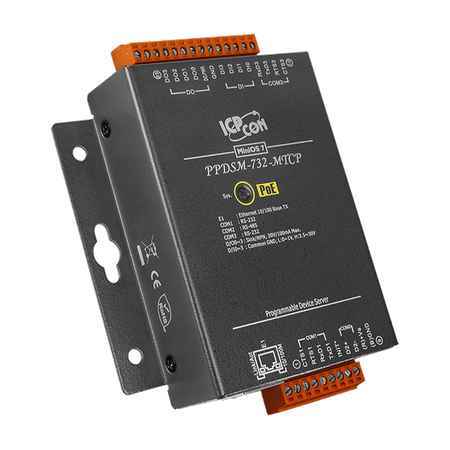

Modele PDS(M)-732(D) i PPDS(M)-732(D)-MTCP są wyposażone w 2 porty RS-232, 1 port RS-485 oraz DI/DO. Wymienny terminalowy blok złączy na pokładzie jest zaprojektowany do łatwego i solidnego okablowania w warunkach przemysłowych.
Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która umożliwia zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysokojakościowy system MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, zapewniając najszybsze odpowiedzi. Działa również jako brama Modbus TCP do RTU/ASCII, wspierając większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje zgodność z prawdziwym standardem IEEE 802.3af (klasyfikacja, klasa 1) Power over Ethernet (PoE) za pomocą standardowego kabla Ethernet kategorii 5 do otrzymywania zasilania z przełącznika PoE, takiego jak NS-205PSE. Model PDSM-700 to wersja PDS-700 z metalową obudową (RoHS), a model PPDSM-700-MTCP to wersja PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową zapewnia mocniejszą ochronę niż modele PDS-700 i PPDS-700-MTCP.
Modele PDS(M)-732(D) i PPDS(M)-732(D)-MTCP są wyposażone w 2 porty RS-232, 1 port RS-485 oraz DI/DO. Wymienny terminalowy blok złączy na pokładzie jest zaprojektowany do łatwego i solidnego okablowania w warunkach przemysłowych.
Zastosowania
Automatyka Przemysłowa Automatyka Budynkowa Automatyka Domowa
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 80186-80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB; Data retention: 40 years; 1,000,000 erase/write cycles. |
| CPU Module: Flash: | 512 KB ; Erase unit is one sector (64 KB) ; ,
100,000 erase/write cycles |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power/PoE |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 4 |
| Wejście cyfrowe: Typ: | Styk suchy |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Source, Common Ground |
| Wejście cyfrowe: ON Poziom napięcia: | +3.5 ~ +30 V |
| Wejście cyfrowe: OFF Poziom napięcia: | +1 V max. |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
| Wyjście cyfrowe: Napięcie obciążenia: | 30 VDC, max. |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA, max. |
ETHERNET | |

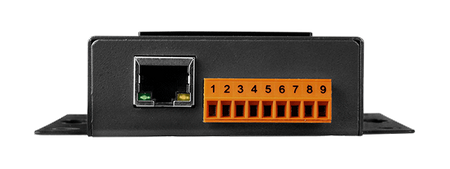

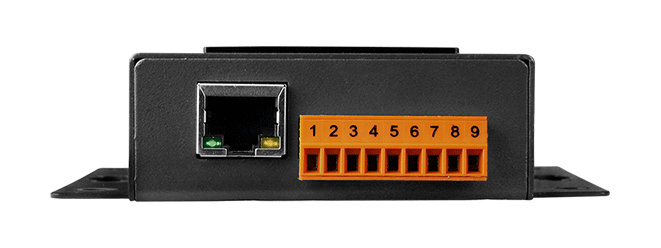

| Ethernet: Porty: | 10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator) |
Porty COM | |
| Porty COM: Porty: | 2 x 5-wire RS-232 ,
1 x RS-485 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Even, Odd, Mark, Space ,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2. |
| COM Ports: Data Bit: | 7, 8: for COM1 and COM2 ,
5, 6, 7, 8: for COM3 |
| COM Ports: Stop Bit: | 1, 2: for COM1 ~ COM3 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Consumption: | 2.2 W |
| Power: Powered from PoE: | IEEE 802.3af, Class 1 |
| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 102 mm x 29 mm x 125 mm (W x L x H) |
| Mechanical: Installation: | Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90% RH, Non-condensing |
| Status: | Available |
