Główne cechy
- Integracja urządzeń szeregowych w sieci Ethernet
- Rozszerzenie portów COM jako "wirtualne COM"
- VxComm Utility wspiera Windows 7 SP1/10/2012/2016 32/64-bit
- Wsparcie dla Modbus TCP do RTU/ASCII Gateway
- Mocny Programowalny Serwer Urządzeń
- Watchdog Timer odpowiedni do użycia w trudnych warunkach
- Ochrona obwodów portu szeregowego +/-4 kV ESD
- Kontroler ASIC na porcie RS-485 z funkcją autotuningu
- Wbudowany wysokowydajny MiniOS7 od ICP DAS
- Wsparcie dla funkcji Latched D/I i licznika
- Kompaktowe rozmiary z wieloma portami szeregowymi
Wprowadzenie
Seria PDS-700 to rodzina Programowalnych Serwerów Urządzeń, znanych również jako "gateway szeregowy do Ethernetu", zaprojektowanych w celu łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika Sterownik/Narzędzie VxComm umożliwia łatwe zamienienie wbudowanych portów COM z serii PDS-700 na standardowe porty COM na komputerze. Dzięki niezależności od protokołów, małemu systemowi operacyjnemu i wysokiej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.
Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernetowych w jeden dzień. Wbudowany, wysokowydajny system MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, co zapewnia najszybszą reakcję. Działa również jako brama Modbus TCP do RTU/ASCII, obsługując większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) napędzaną kablem Ethernet kat. 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 z obudową metalową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z obudową metalową (RoHS). Wersja z obudową metalową oferuje lepszą ochronę niż PDS-700 i PPDS-700-MTCP.

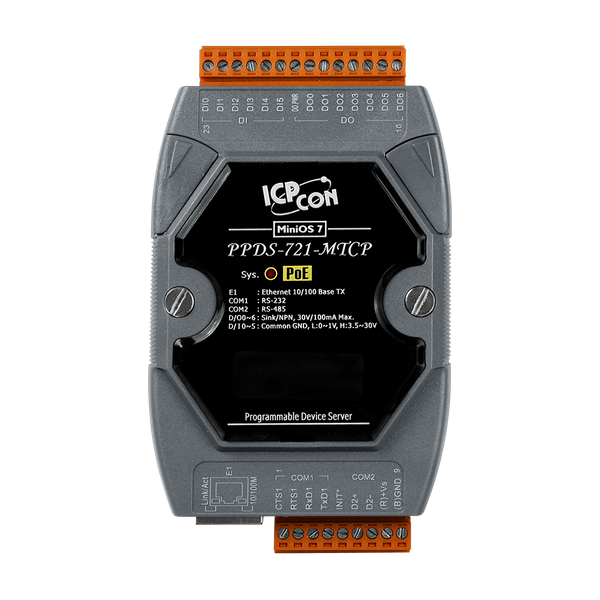

PDS(M)-721(D) oraz PPDS(M)-721(D)-MTCP wyposażone są w 1 port RS-232, 1 port RS-485 oraz DI/DO. Odpinany blok terminalowy na płycie jest zaprojektowany do łatwego i solidnego okablowania w warunkach przemysłowych.
Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernetowych w jeden dzień. Wbudowany, wysokowydajny system MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, co zapewnia najszybszą reakcję. Działa również jako brama Modbus TCP do RTU/ASCII, obsługując większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) napędzaną kablem Ethernet kat. 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 z obudową metalową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z obudową metalową (RoHS). Wersja z obudową metalową oferuje lepszą ochronę niż PDS-700 i PPDS-700-MTCP.
PDS(M)-721(D) oraz PPDS(M)-721(D)-MTCP wyposażone są w 1 port RS-232, 1 port RS-485 oraz DI/DO. Odpinany blok terminalowy na płycie jest zaprojektowany do łatwego i solidnego okablowania w warunkach przemysłowych.
Zastosowania
Automatyzacja fabryczna Automatyzacja budynków Automatyzacja domowa
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 80186-80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB; Data retention: 40 years; 1,000,000 erase/write cycles. |
| CPU Module: Flash: | 512 KB ; Erase unit is one sector (64 KB); 100,000 erase/write cycles |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power/PoE |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 6 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Source, Common Ground |
| Wejście cyfrowe: ON Poziom napięcia: | +3.5 ~ +30 V |
| Wejście cyfrowe: OFF Poziom napięcia: | +1 V max. |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 7 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink(NPN) |
| Wyjście cyfrowe: Napięcie obciążenia: | 30 VDC, max. |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA, max. |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator) |
Porty COM | |
| Porty COM: Porty: | 1 x 5-wire RS-232 ,
1 x RS-485 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Even, Odd, Mark, Space ,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2. |
| COM Ports: Data Bit: | 7, 8: for COM1 and COM2 |
| COM Ports: Stop Bit: | 1, 2: for COM1 ~ COM2 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Consumption: | 2.2 W |
| Power: Powered from PoE: | IEEE 802.3af, Class 1 |
| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 mm x 35 mm x 123 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90% RH, Non-condensing |
| Status: | Available |
