Wprowadzenie

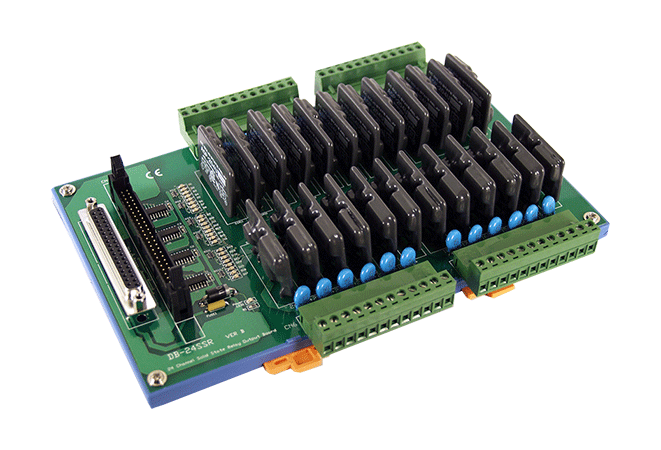

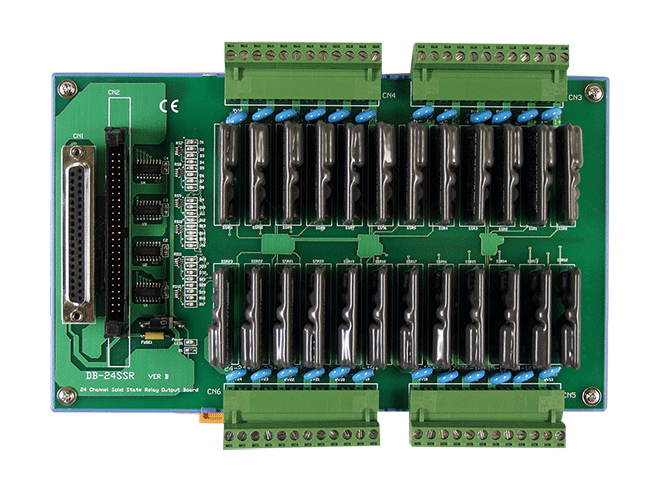

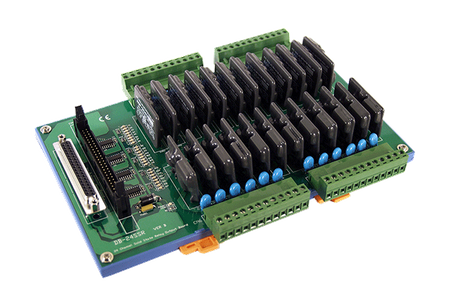

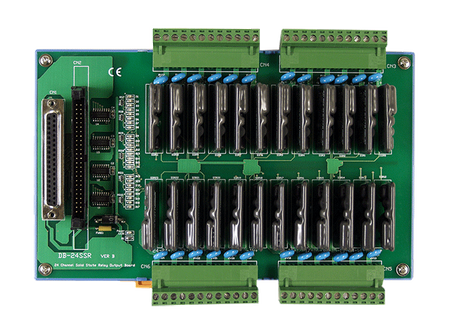

DB-24SSR/DB-24SSRDC zawiera 24 normalnie otwarte przekaźniki półprzewodnikowe typu form A. Płytka interfejsuje się z sygnałami logicznymi zewnętrznymi, eliminując problemy z pętlami masy i izolując komputer hosta od szkodliwych napięć. Użytkownik może używać DB-24SSR/DB-24SSRDC do przełączania obciążenia wysokiego napięcia do 240 VAC/50 VDC oraz do 4 A. Przekaźnik jest wzbudzany przez przyłożenie sygnału 5 V do odpowiedniego kanału przekaźnika na złączu 50-pinowym lub 37-pinowym D-sub. Dwadzieścia cztery diody LED, po jednej dla każdego przekaźnika, zapalają się, gdy odpowiedni przekaźnik jest aktywowany. Ponieważ na płytce znajduje się złącze D-sub 37-pinowe, użytkownik może z niego korzystać do interfejsowania z dowolną płytką wyjściową TTL. Innymi słowy, użytkownik może go używać jako uniwersalnej płytki wyjściowej przekaźnika półprzewodnikowego.
Zastosowania
- Kontrola załączania/wyłączania
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesami
Główne cechy
- 24 przekaźniki półprzewodnikowe typu Form A
- Jedno złącze kompatybilne z OPTO-22, jedno złącze 37-pinowe D-sub i jedno złącze 20-pinowe
- Bezpośrednie połączenie z płytą kompatybilną z OPTO-22
- Diody LED wskazujące stan przekaźnika
- Śrubowe terminale ułatwiające okablowanie w terenie
| Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 24 X FORM A |
| Wyjście przekaźnikowe: Typ: | SSR |
| Relay Output: Contact Rating: | 4 A @ 240VAC |
| Relay Output: Operate Time: | 1/2 cycle of voltage sina wave 1ms (max) |
| Relay Output: Electrical Endurance: | Long Life, No Arcing, No Bounce, No Switching Noise |
Power | |
| Power: Consumption: | 0.4 A @ +5 V (max.) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 130 mm x 220 mm x 32 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% ~ 90% RH, non-condensing |
| Status: | Available |
