DB-24RD/24/DIN

Suma netto:	0,00 zł
Suma brutto:	0,00 zł

Wprowadzenie

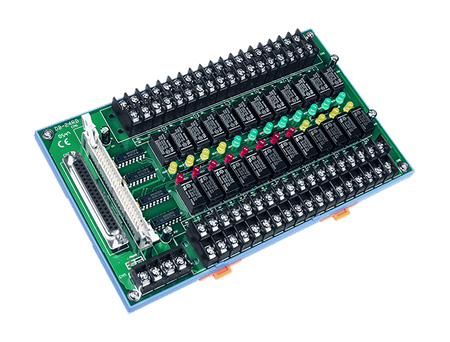

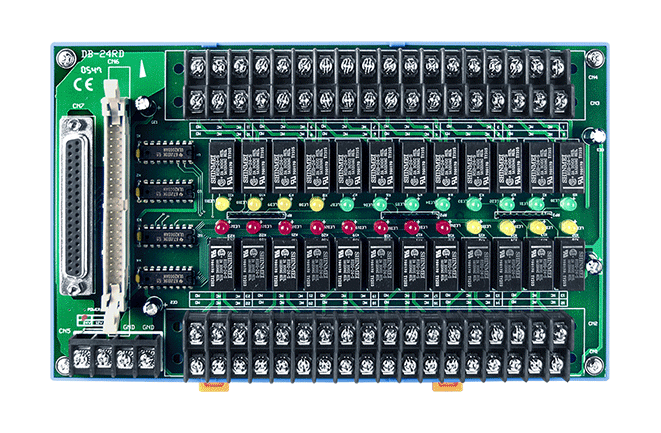

DB-24R składa się z 24 przekaźników typu C, elektromechanicznych, przeznaczonych do efektywnego przełączania obciążeń przez sterowanie programowe. Każdy z przekaźników może sterować obciążeniem 0.5 A / 110 V lub 1A / 24VDC. Przekaźnik jest zasilany sygnałem o napięciu 5V na odpowiedni kanał przekaźnika poprzez 50-pinowe złącze kompatybilne z Opto-22 lub złącze D-Sub 37. Dwadzieścia cztery diody LED, po jednej dla każdego przekaźnika, świecą się, gdy odpowiadający im przekaźnik jest aktywowany. Aby uniknąć przeciążenia zasilacza komputera, ta tablica wymaga zewnętrznego zasilacza +12VDC lub +24VDC.

Główne cechy

24 przekaźniki typu C (SPDT)
Złącze kompatybilne z OPTO-22
Bezpośrednie połączenie z tablicami DIO-24, DIO-48, DIO-144 kompatybilnymi z OPTO-22
Wbudowane obwody sterowników przekaźników
Diody LED wskazujące status przekaźników
Zaciski śrubowe dla łatwego podłączania okablowania

Zastosowania

Sterowanie włącz/wyłącz
Zarządzanie energią
Automatyzacja testów
Sterowanie procesami

Parametry techniczne:

Product Range:	DAQ Daughter Board
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	24 x FORM C
Wyjście przekaźnikowe: Typ:	24V Signal Relay
Relay Output: Contact Rating:	0.5 A @ 120 VAC, 1 A @ 24 VDC
Relay Output: Operate Time:	6ms
Relay Output: Release Time:	3ms
Relay Output: Electrical Endurance:	2 x 10^5
Relay Output: Mechanical Endurance:	2 x 10^7
Power
Power: Input Range:	24 VDC
Power: Consumption:	200 mA @ 24 V
Mechaniczny
Mechanical: Dimensions (mm):	220 mm x 132 mm
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	0 ~ 60°C
Environment: Storage Temperature:	-20 ~ 70°C
Environment: Humidity:	5% to 90 % noncondensing
Status:	Available
