Główne cechy
- Programowalny identyfikator MAC dla głównego urządzenia
- Programowalna prędkość transmisji: 125 kbps, 250 kbps, 500 kbps
- Każdy port obsługuje maksymalnie 64 węzły
- Obsługa funkcji UCMM i Group 2 Only Server
- Maksymalna liczba fragmentów (wejście/wyjście) wynosi do 64
- Obsługa trybu operacyjnego I/O: Poll, Bit-Strobe i Change Of State/Cyclic
- Funkcja automatycznego skanowania urządzeń podrzędnych
- Obsługa dodawania i usuwania urządzeń w trybie online
- Obsługa automatycznej komunikacji z urządzeniami podrzędnymi po uruchomieniu
- Automatyczne ponowne łączenie po zerwaniu połączenia
Wprowadzenie

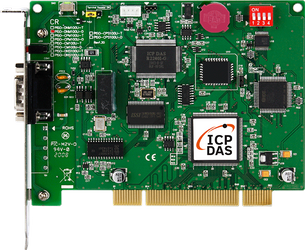

PISO-DNM100U jest ekonomicznym rozwiązaniem dla aplikacji DeviceNet i działa jako główne urządzenie w sieci DeviceNet. Jest to zestaw połączeń typu "Predefined Master-Slave Connection Set". PISO-DNM100 obsługuje funkcje Group 2 Only Server oraz UCMM do komunikacji z urządzeniami podrzędnymi. Posiada niezależny port komunikacji CAN i ma zdolność obsługi szerokiego zakresu aplikacji DeviceNet.
Dodatkowo, PISO-DNM100U wykorzystuje kontroler CAN Phillips SJA1000T oraz transceiver 82C250, które zapewniają arbitraż magistrali, wykrywanie błędów z funkcją automatycznej korekcji i retransmisji. Może być zainstalowany w prawie każdym systemie opartym na Windows, na przykład systemie Windows. Jest popularnie stosowany w automatyce przemysłowej, automatyce budynkowej, pojazdach, marynarce i wbudowanych sieciach sterowania. W celu rozszerzenia funkcji DeviceNet produktów ICPDAS, PISO-DNM100U został opracowany do tego celu.
Zastosowania
|
|
|
|
|
Produkcja i inspekcja panelu LCD |
|
|
Komunikacja z PowerFlex400 |
|
|
Zastosowania zaworów SMC |
|
|
Zastosowania czujników odległości SICK |
| Product Range: | DeviceNet |
Software | |
| Software: Driver: | Windows XP/7/8/10 (32-bit/64-bit OS) |
| Software: SDK: | VB 6.0, VC++ 6.0, BCB 6.0, Visual Studio .NET |
Wskaźniki LED | |
| LED Indicators: Status: | Green LED, Red LED |
Magistrala PC | |
| Magistrala PC: Typ: | Universal PCI supports both 5 V and 3.3 V PCI bus |
| PC Bus: Board No.: | By DIP switch |
DeviceNet | |
| DeviceNet: Controller: | NXP SJA1000T with 16 MHz clock ,
Microprocessor inside with 80186 80MHz |
| DeviceNet: Ports: | 1 |
| DeviceNet: Baud Rate: | 125 k, 250 k, 500 k |
| DeviceNet: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| DeviceNet: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| DeviceNet: Protocol: | DeviceNet Volumn I ver2.0, Volumn II ver2.0 |
| DeviceNet: CAN Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
Power | |
| Power: Consumption: | 300 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 138 x 22 x 105 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +70 °C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
