Główne cechy
- Dwa niezależne porty komunikacyjne CAN bus 2.0A/2.0B
- Zgodność ze specyfikacją CAN 2.0 części A i B
- Optyczna ochrona izolacji na płycie
- Programowalna szybkość transferu do 1 Mbps
- Izolacja fotokopuły 2500 Vrms na magistrali CAN
- Zworki do wyboru rezystora końcowego 120Ω dla każdego portu
- Bezpośrednie mapowanie pamięci do sterowników CAN
- 33MHz 32-bitowa magistrala PCI 5V (V2.1) plug and play
- Uniwersalna karta PCI, obsługuje zarówno magistralę PCI 5V, jak i 3.3V
- Przetestowaliśmy działanie przy 100 węzłach CAN jednocześnie

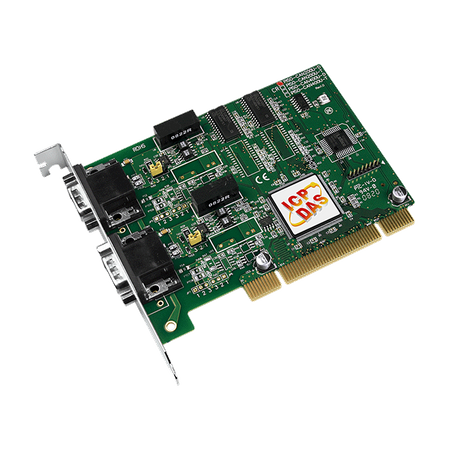

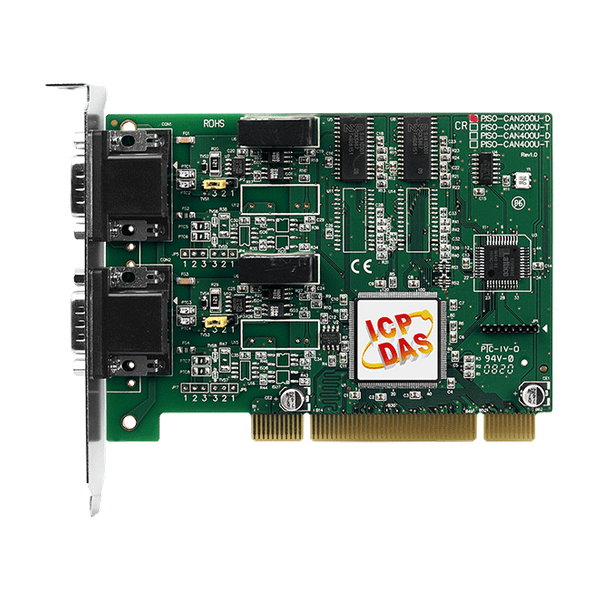

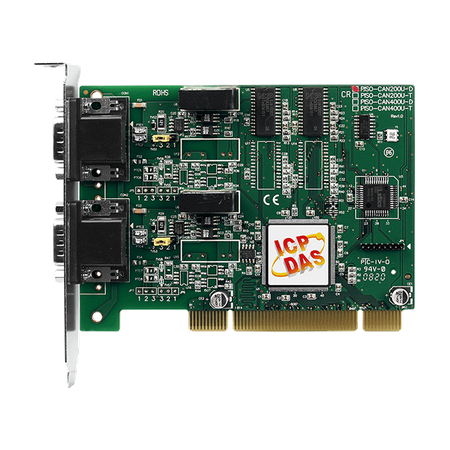

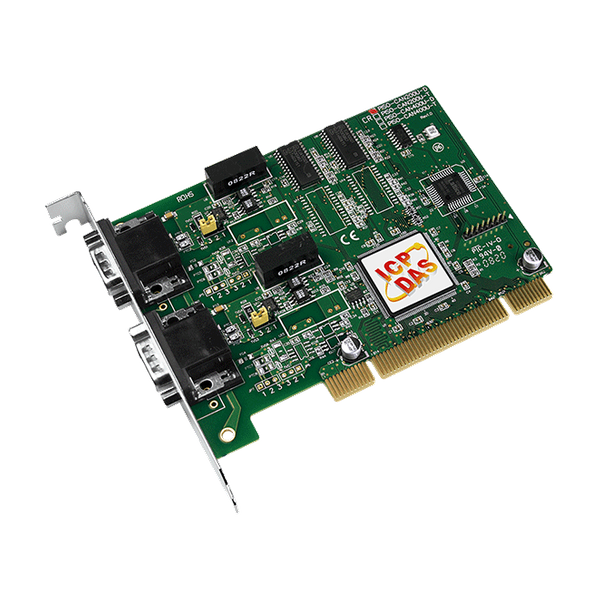

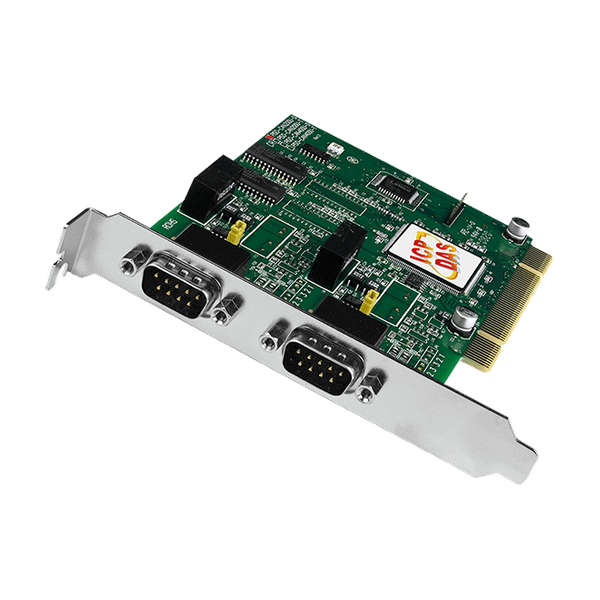

Wprowadzenie
CAN (Controller Area Network) to protokół komunikacji szeregowej, który efektywnie wspiera rozproszoną kontrolę w czasie rzeczywistym z bardzo wysokim poziomem bezpieczeństwa. Jest szczególnie odpowiedni do sieciowania „inteligentnych” urządzeń oraz czujników i aktuatorów w systemach lub podsystemach. W sieciach CAN nie ma adresowania abonentów lub stacji w konwencjonalnym sensie, zamiast tego transmitowane są wiadomości priorytetowe. Jako samodzielny kontroler CAN, PISO-CAN200U-D może stanowić ekonomiczne rozwiązanie aktywnej karty CAN. Posiada dwa lub cztery niezależne porty komunikacyjne CAN bus z 9-pinowymi złączami D-sub oraz możliwość obsługi szerokiego zakresu aplikacji CAN. PISO-CAN200U-D używa nowego kontrolera CAN Phillips SJA1000T i transcewera 82C250/251, który zapewnia arbitraż magistrali, wykrywanie błędów z automatyczną korekcją i funkcję retransmisji. Może być zainstalowany w gnieździe PCI 5V i rzeczywiście obsługuje „Plug & play”.
Zastosowania
 |
|
 |
Stacja wymiany baterii dla motocykli elektrycznych (TC) |
| Product Range: | CAN Bus |
Software | |
| Software: Driver: | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| Software: SDK: | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
Magistrala PC | |
| Magistrala PC: Typ: | Universal PCI, 3.3 V and 5 V, 33 MHz, 32-bit, plug and play |
CAN | |
| CAN: Controller: | NXP SJA1000T with 16 MHz clock |
| CAN: Porty: | 2 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-coupler |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
Power | |
| Power: Consumption: | 250 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 126 x 85 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +70 °C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
