Name: TPD-703-64
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Doskonały stosunek kosztów do wydajności (C/P)
Wyświetlacz dotykowy o wysokiej rozdzielczości
PoE (Power over Ethernet)
RTC (Real Time Clock)
Projektowanie GUI
Darmowe narzędzie deweloperskie HMIWorks
Obsługuje język programowania C oraz Ladder Designer
Wsparcie dla niestandardowego protokołu komunikacyjnego (język C)
Protokół Modbus TCP/RTU

Wprowadzenie

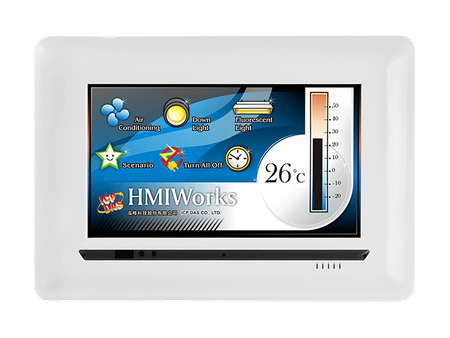

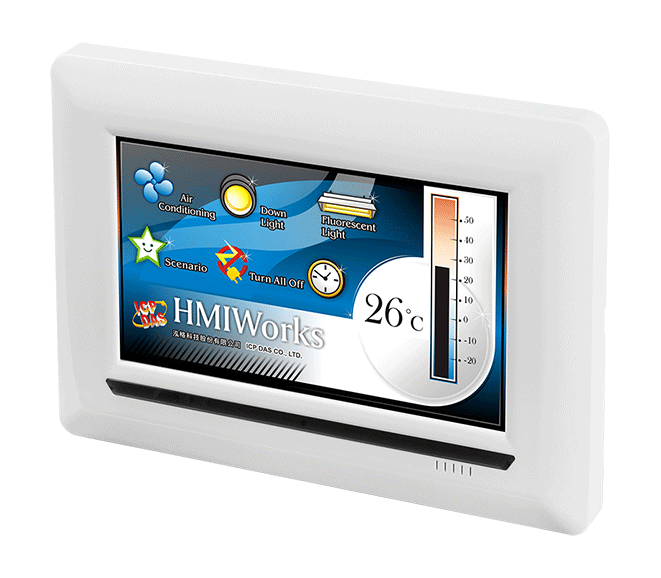

Seria TPD o przekątnej 7 cali to seria dotykowych interfejsów HMI zaprojektowanych do automatyzacji budynków i domów, wyposażonych w kolorowy ekran dotykowy TFT o wysokiej rozdzielczości. TPD-703 rozszerza pamięć do 16 MB SDRAM i 16 MB Flash, natomiast TPD-703-64 rozszerza pamięć do 64 MB SDRAM i 64 MB Flash. Ponadto, TPD-703/703-64 oferuje 1 port RS-232, 1 port RS-485, zasilanie przez Ethernet (PoE) i zegar czasu rzeczywistego (RTC). Może być bezproblemowo zintegrowany z różnymi modułami I/O i może prezentować piękne, elastyczne i zdefiniowane przez użytkownika ramki obrazów. TPD-703/703-64 oferuje sposób modernizacji mechanicznych przełączników do inteligentnych paneli sterowania.

Dla użytkowników PLC, HMIWorks oferuje projektant Ladder, a dla użytkowników IT dostępne jest środowisko języka C. Szczególnie, nauczenie się tworzenia programu aplikacyjnego urządzeń z serii TPD przy użyciu projektanta Ladder zajmuje nie więcej niż 30 minut.

Instalacja

Zastosowania

Zapoznaj się z TouchPAD Applications aby uzyskać bardziej szczegółowe przypadki zastosowania produktu.

Parametry techniczne:

Product Range:	TPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Main Unit: Storage:	64 MB SDRAM/64 MB Flash
Main Unit: Real Time Clock:	Yes
Wyświetl
Wyświetlacz: Typ:	LCD 7” TFT (Resolution 800 x 480 , 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	400 cd/m2
Display: Touch Panel:	4-wire, analog resistive; Light Transmission: 80%
Wskaźniki LED
LED Indicators: Status:	2 LED
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Reset Button:	Yes
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-485 (including Self-Tuner) ; Non-isolation , 1 x RS-232 (3-pin) ; Non-isolation
Power
Power: Consumption:	3.6 W
Power: Powered from PoE:	IEEE 802.3af, Class1 (48 V)
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	217 mm x 153 mm x 33 mm
Mechanical: Installation:	Wall mounting
Mechanical: Ingress Protection Rating:	Front Panel: IP40
Środowisko
Environment: Operating Temperature:	-10 ~ +60°C
Environment: Storage Temperature:	-20 ~ +70°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
