Name: TPD-280-M3
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Doskonały stosunek kosztu do wydajności (C/P)
Ekran dotykowy o wysokiej rozdzielczości
RS-485 (w tym Self-Tuner)
Projektowanie GUI
Bezpłatne narzędzie deweloperskie HMIWorks
Obsługuje programowanie w języku C i Ladder Designer
Obsługuje niestandardowy protokół komunikacyjny (język C)
Protokół Modbus RTU

Wprowadzenie

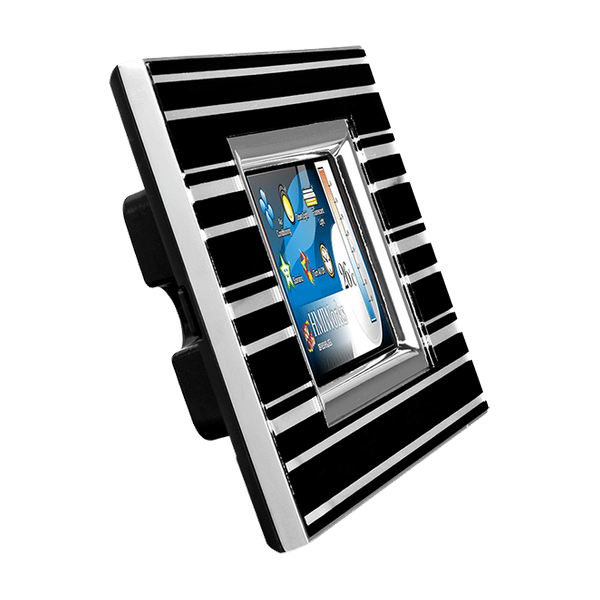

Seria TPD 2.8 cala Mx to małe panele dotykowe HMI zaprojektowane do automatyzacji budynku i domu. Seria 2.8 cala TPD jest wyposażona w wysokiej rozdzielczości kolorowy ekran dotykowy TFT i pasuje do standardowych gniazdek elektrycznych montowanych na ścianie. Ponadto, bezproblemowo integruje się z bogatymi modułami I/O i prezentuje piękną, elastyczną i zdefiniowaną przez użytkownika ramkę obrazu. Krótko mówiąc, jest to najlepszy wybór do zmodernizowania mechanicznych przełączników do inteligentnych paneli sterowania.

Dla użytkowników PLC, HMIWorks oferuje Ladder Designer, a dla użytkowników IT dostarcza środowisko programistyczne w języku C. Szczególnie, nauczenie się tworzenia aplikacji dla urządzeń serii TPD przy użyciu Ladder Designer zajmuje nie więcej niż 30 minut.

Ponadto, oferujemy rozwiązania w wersji PoE, TPD-283-Mx/TPD-283U-Mx z urządzeń HMI serii TPD. Przy wszystkich dostarczonych funkcjach, urządzenia HMI serii TPD muszą być najbardziej opłacalnymi urządzeniami HMI dostępnymi na rynku.

Instalacja

Zastosowania

Zapraszamy do zapoznania się z TouchPAD Applications w celu uzyskania bardziej szczegółowych informacji o zastosowaniu produktu.

Parametry techniczne:

Product Range:	TPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Wyświetl
Wyświetlacz: Typ:	LCD 2.8” TFT (Resolution 240 x 320, 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	160 cd/m2
Display: Touch Panel:	Resistive Touch
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Reset Button:	Yes
Porty COM

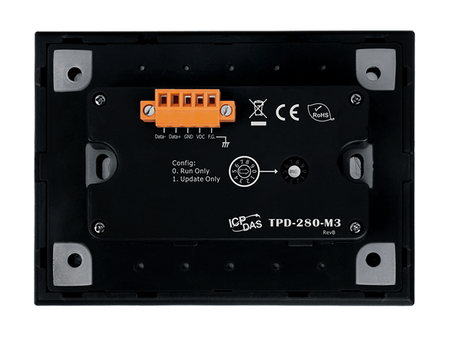

Porty COM: Porty:	1 x RS-485 (including Self-Tuner)
Power
Power: Consumption:	1.5 W
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	127 mm x 92 mm x 31 mm
Mechanical: Installation:	Wall mounting
Mechanical: Ingress Protection Rating:	Front Panel: IP40
Środowisko
Environment: Operating Temperature:	-20 ~ +70°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
