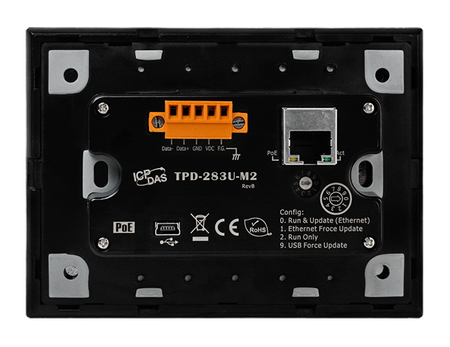

Name: TPD-283U-M2
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Doskonały stosunek kosztów do wydajności (C/P)
Ekran dotykowy o wysokiej rozdzielczości
PoE (zasilanie przez Ethernet)
RS-485 (w tym Self-Tuner)
RTC (zegar czasu rzeczywistego)
Projektowanie GUI
Darmowe narzędzie do tworzenia HMIWorks
Obsługuje język programowania C i Ladder Designer
Obsługuje niestandardowy protokół komunikacyjny (język C)
Protokół Modbus TCP/RTU

Wprowadzenie

Seria TPD 2.8 cala Mx to miniaturowy dotykowy interfejs HMI, zaprojektowany do automatyzacji budynków i domów. Seria TPD 2.8 cala jest wyposażona w ekran dotykowy TFT o wysokiej rozdzielczości i pasuje do standardowych gniazd elektrycznych montowanych na ścianie. Ponadto, jest bezproblemowo zintegrowana z bogatymi modułami We/Wy i prezentuje piękną, elastyczną i zdefiniowaną przez użytkownika ramkę obrazu. Krótko mówiąc, jest to najlepszy wybór do zamiany mechanicznego przełącznika na inteligentne panele sterujące.

Dla użytkowników PLC, HMIWorks udostępnia Ladder Designer, a dla użytkowników IT, środowisko języka C. Szczególnie, nauka tworzenia programu aplikacji dla urządzeń z serii TPD zajmuje nie więcej niż 30 minut przy użyciu Ladder Designer.

Instalacja

Zastosowania

Parametry techniczne:

Product Range:	TPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Main Unit: Storage:	16 MB SDRAM/16 MB Flash
Main Unit: Real Time Clock:	Yes
Wyświetl
Wyświetlacz: Typ:	LCD 2.8” TFT (Resolution 240 x 320, 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	160 cd/m2
Display: Touch Panel:	Resistive Touch
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Reset Button:	Yes
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-485 (including Self-Tuner)
USB
USB: Specification:	USB 1.1 Client (Firmware updates only)
USB: Connector:	Mini-B
Power
Power: Consumption:	1.5 W
Power: Powered from PoE:	IEEE 802.3af, Class1 (48 V)
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	127 mm x 92 mm x 31 mm
Mechanical: Installation:	Wall mounting
Mechanical: Ingress Protection Rating:	Front Panel: IP40
Środowisko
Environment: Operating Temperature:	-20 ~ +70°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
