Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- Częstotliwość impulsów wyjściowych: 6,6 MHz (maks.)
- Kontrola do 64 osi na linię
- Funkcja interpolacji liniowej dla wielu osi
- Funkcja interpolacji kołowej dla 2 osi
- Przyspieszenie i hamowanie w krzywych T/S
- Zmiana prędkości i pozycji w locie
- Czujnik zwalniania, czujnik domowy, czujniki ograniczenia dodatniego i ujemnego dla każdej osi
- Oprogramowanie ograniczeń i wyjście wyzwalania porównawczego
- Trójstopniowa izolacja dla zasilania, komunikacji i I/O
(Zapewnia lepszą odporność na szumy i ochronę urządzeń) - Standardowy moduł wyposażony w bloki terminali ułatwiające okablowanie
(Dodatkowa tablica terminali nie jest wymagana)
Wprowadzenie

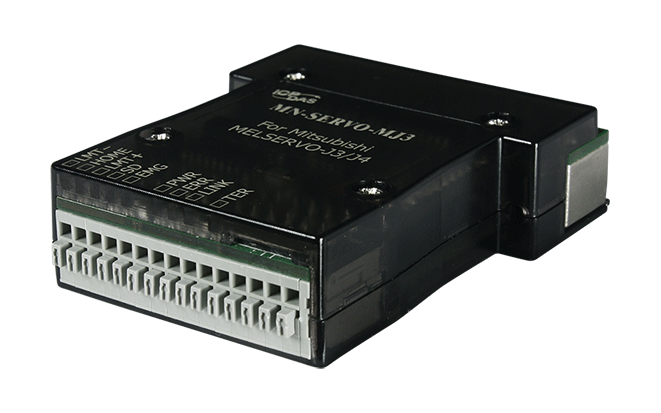

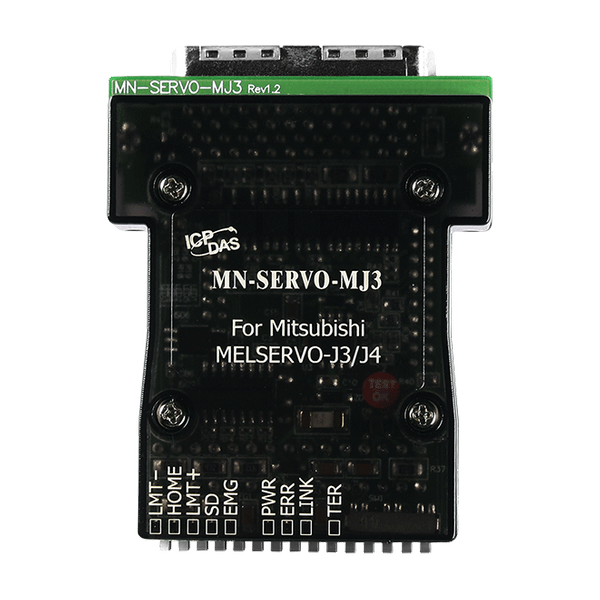

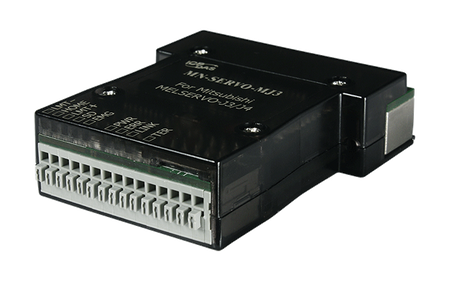

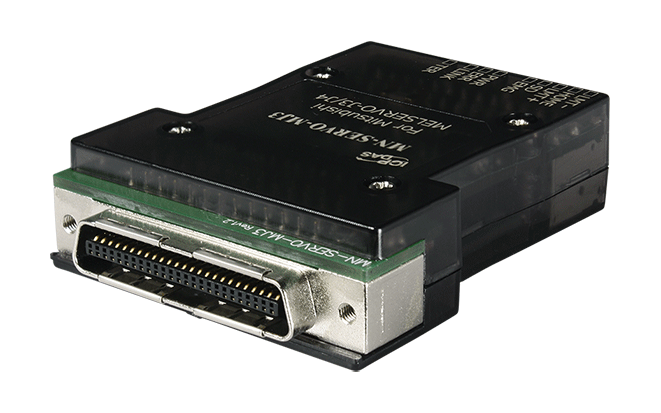

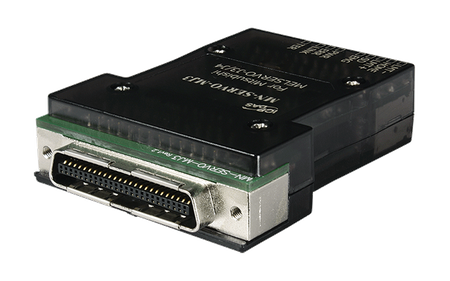

Seria MN-SERVO jest używana do rozszerzenia liczby osi dla rozproszonego sterowania ruchem w sieci Motionnet. Te rozszerzone moduły podrzędne można bezpośrednio podłączyć do sterownika serwo i połączyć szeregowo z kontrolerem za pomocą prostego i niedrogiego kabla LAN Cat.5, co zmniejsza trudność okablowania między sterownikami a kontrolerem. Jest to bardzo odpowiednie rozwiązanie dla wysoko zintegrowanych aplikacji automatyzacji maszyn. Po podłączeniu modułu do sterownika serwo, wystarczy podłączyć szeregowy kabel LAN między modułami. Jedna linia szeregowa może obsłużyć do 64 modułów jednooprzebiegowych. ICP DAS dostarcza różne moduły sterowania ruchem odpowiednie dla szerokiej gamy marek sterowników serwo, takich jak Mitsubishi MELSERVO-J3/J4, Yaskawa Sigma II/III/V, Panasonic MINAS A4/A5, Delta ASDA-A/A2 oraz Teco TSTA-A/A+.
| Product Range: | Motion Control Module |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Mechanic Switch Input |
Ogólne | |
| General: Speed Profile: | Trapezoidal/S Shaped Acc/Dec Driving |
| General: Auto-Home Search: | 13 Types |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON, ERC, ALM_RST |
| Axis I/O: Latch Input: | Yes (shared with SD) |
| Axis I/O: Mechanical Switch Input: | LMT+, LMT-, HOME, SD, EMG |
| Axis I/O: Position Compare Output: | High-Speed 5 V TTL ,
or 24 V open collector |
| Axis I/O: Servo Interface Input: | ALM, RDY, INP |
Wejście enkodera | |
| Wejście enkodera: Tryb: | CW/CCW, A/B phase |
| Wejście enkodera: Szerokość licznika: | 28-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | OUT/DIR, CW/CCW |
| Wyjście impulsowe: Szerokość licznika: | 28-bit |
| Wyjście impulsowe: Szybkość: | 6.6 MHz (Max.) |
Motionnet | |
| Motionnet: Communication Connectors: | Spring Type Terminal Blocks |
| Motionnet: Transfer Speed: | 2.5, 5, 10, 20 Mbps |
Power | |
| Power: Input Range: | 24VDC +/-5% (1000 V isolated) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
