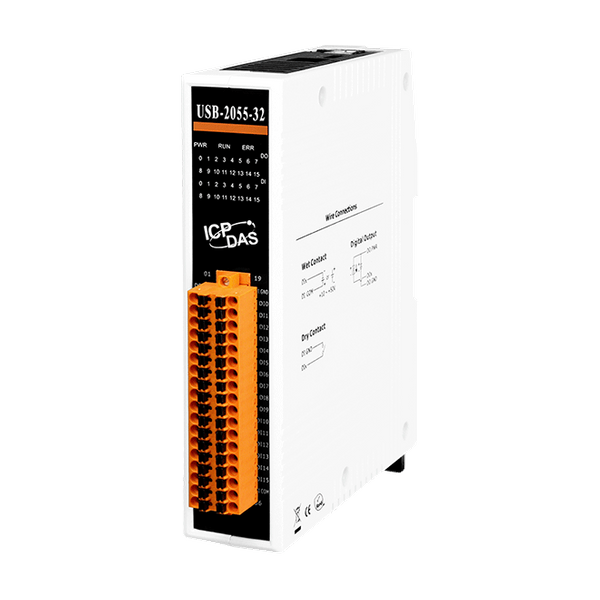

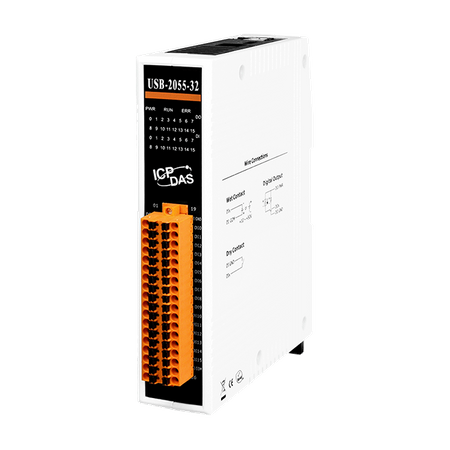

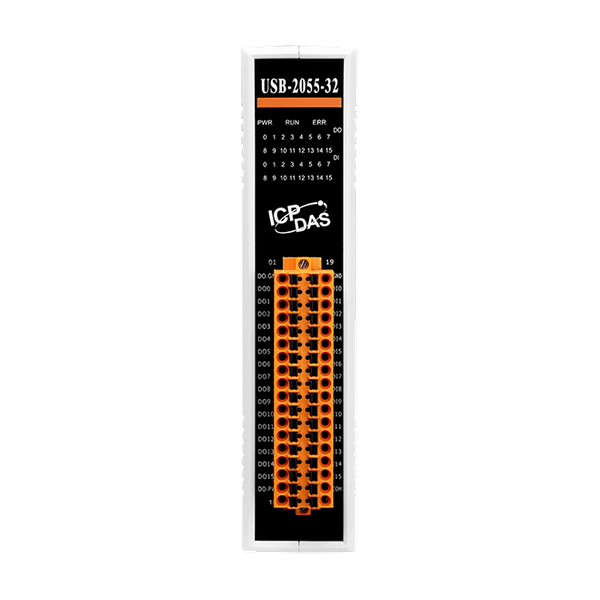

Name: USB-2055-32
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 16 kanałów wejść i wyjść cyfrowych
• Możliwość wyboru suchych i mokrych styków przez połączenia przewodowe
• Wszystkie kanały wejściowe mogą być używane jako 32-bitowe liczniki
• Możliwość konfiguracji wartości początkowych
• Funkcje bezpieczeństwa w przypadku niepowodzenia komunikacji
• Zasilanie z magistrali USB
• Blokowalny kabel USB

Wprowadzenie

USB-2055-32 to urządzenie I/O pełnej szybkości USB z modułem 16 kanałów wejść i wyjść cyfrowych. Wszystkie kanały wejściowe mogą być używane jako 32-bitowe liczniki. Dodatkowo, kanały wejściowe mogą być konfigurowane jako typu sink lub source przez połączenia przewodowe. USB-2055-32 oferuje również 32 wskaźniki LED, które mogą być używane do monitorowania statusu kanałów wejść i wyjść cyfrowych. Funkcja podwójnego watchdog z konfigurowalnymi wartościami początkowymi i wartościami bezpieczeństwa zapewnia ciągłe działanie urządzenia, nawet w trudnych warunkach.

Ponadto, dostarczamy bibliotekę API i dema z kodem źródłowym dla użytkowników systemów Windows i Linux do rozwijania własnych aplikacji USB za pomocą różnych narzędzi programistycznych (VB/C++/C#.NET/VB.NET/LabVIEW). Dlatego USB-2055-32 jest idealnym wyborem do implementacji ekspansji I/O przez interfejs plug-and-play USB.

Zastosowania

◾ Automatyzacja budynków	◾ Automatyzacja fabryk	◾ Automatyzacja maszyn
◾ Pomiar i testowanie	◾ Badania laboratoryjne	◾ Sprzęt testujący

Parametry techniczne:

Product Range:	USB I/O
Moduł CPU
CPU Module: Watchdog Timer:	1 Hardware watchdog (1.6 second) , 1 Software watchdog (Programmable)
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	4 kV contact for each terminal , 8 kV air for random point
Wskaźniki LED
LED Indicators: Status:	3 x Power and Communication , 32 x Digital Input and Output
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	16
Wejście cyfrowe/licznik: Typ:	Suchy kontakt, , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +10 VDC ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +4 VDC Max.
Digital Input/Counter: Max. Counts:	32-bit
Digital Input/Counter: Frequency:	500 Hz
Digital Input/Counter: Min. Pulse Width:	1 ms
Digital Input/Counter: Effective Distance:	500 meters Max.
Digital Input/Counter: Input Impedance:	10 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	70 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Otwarty kolektor, zlew (NPN)
Wyjście cyfrowe: Napięcie obciążenia:	+3,5 do +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	600 mA/channel
Wyjście cyfrowe: Ochrona przed przepięciem:	60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1,4 A (z zabezpieczeniem przeciwzwarciowym)
Wyjście cyfrowe: Wartość włączenia zasilania:	Tak, programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Tak, programowalny
USB
USB: Specification:	USB 2.0 Full-Speed (12Mbps)
Power
Power: Consumption:	2.2 W
Mechaniczny
Mechanical: Dimensions (mm):	31 x 147 x 126 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
