Główne cechy
- Wbudowany procesor 80186-80 lub kompatybilny
- Protokoły Ethernet: TCP, UDP, IP, ICMP, ARP
- Sterownik COM wspiera przerwania i bufor wejścia/wyjścia o pojemności 1K
- Zapas 200 ramek CAN w trybie CAN do Modbus
- Transceiver CAN NXP 82C 250
- Obsługa specyfikacji CAN 2.0A i 2.0B
- Maksymalna prędkość transmisji do 1M bps dla CAN oraz 115.2kbps dla RS-232 i RS-485
- Maksymalny zasięg transmisji CAN ponad 1000m (zgodnie ze specyfikacją CAN)
- Wyświetlacz LED 7-segmentowy do wyświetlania IP modułu, prędkości RS-232, konfiguracji CAN…
- Programowa konfiguracja parametrów komunikacji CAN i RS-232
- Aktualizacja firmware przez port COM1 lub Ethernet
- Obsługa konfiguracji przez przeglądarkę
- Obsługa maksymalnie 24 połączeń Ethernetowych klientów
- Obsługa kodu funkcji 0x03/0x04/0x10 w poleceniach Modbus TCP/RTU do odczytu i zapisu wiadomości CAN
- Zapewnienie transparentnej komunikacji między urządzeniami CAN przez Ethernet
- Obsługa 30 specyficznych identyfikatorów CAN w trybie Modbus TCP/RTU
Wprowadzenie
I-7540DM-MTCP jest pomocny w wymianie danych między urządzeniami Modbus i urządzeniami CAN. I-7540DM-MTCP jest serwerem Modbus TCP i działa jako urządzenie podrzędne w sieci Modbus RTU. Obsługuje cztery tryby komunikacji: Modbus TCP, Modbus RTU, Konwersję CAN-Ethernet oraz połączenie parowane.
Główną funkcją I-7540DM-MTCP jest brama CAN do Modbus TCP/RTU. Pozwala ona na komunikację urządzeń Modbus TCP/RTU z urządzeniami CAN w sieci CAN. I-7540DM-MTCP obsługuje kody funkcji 0x03/0x04/0x10 Modbus TCP/RTU do odczytu i zapisu wiadomości CAN.
Dodatkowo, urządzenie obsługuje przezroczysty, niezależny od protokołu transfer wiadomości CAN, co pozwala na jego zastosowanie w szerokim zakresie możliwych aplikacji. Ponadto, konwerter CAN-Modbus może być używany z różnymi wyższymi warstwami protokołów CAN (np. CANopen, DeviceNet lub innymi protokołami proprietarnymi). Poniższa ilustracja przedstawia architekturę aplikacji dla konwertera CAN-Modbus.
Zastosowania
- Automatyzacja przemysłowa
- Automatyzacja budynków
- Automatyzacja domowa
- Systemy sterowania
- Systemy monitoringu
- Automatyzacja pojazdów
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100Base-T(X) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 ,
1 x RS-485 (self-turner ASIC inside) |
| Porty COM: Szybkość transmisji: | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| COM Ports: Parity: | None, Even, Odd |
| COM Ports: Data Bit: | 7, 8 |
| COM Ports: Stop Bit: | 1 |
CAN | |
| CAN: Controller: | NXP SJA1000T with 16 MHz clock |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 1000 VDC for DC-to-DC, 2500 Vrms for photo-coupler |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 2.5 W |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 72 x 122 x 33 (W x L x H) |

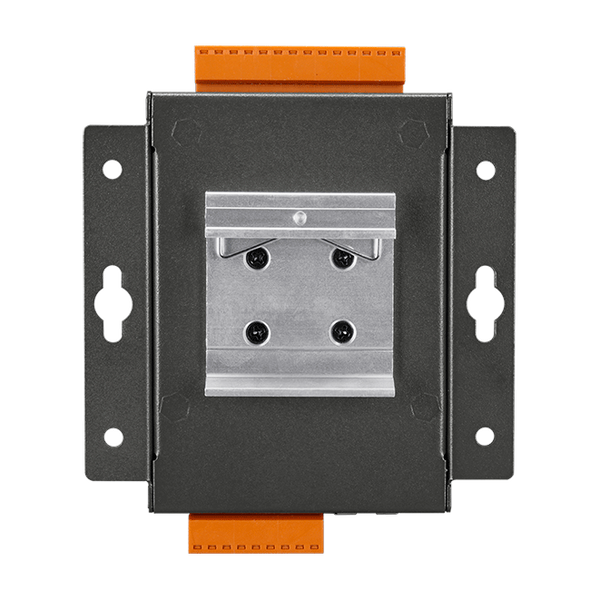

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
