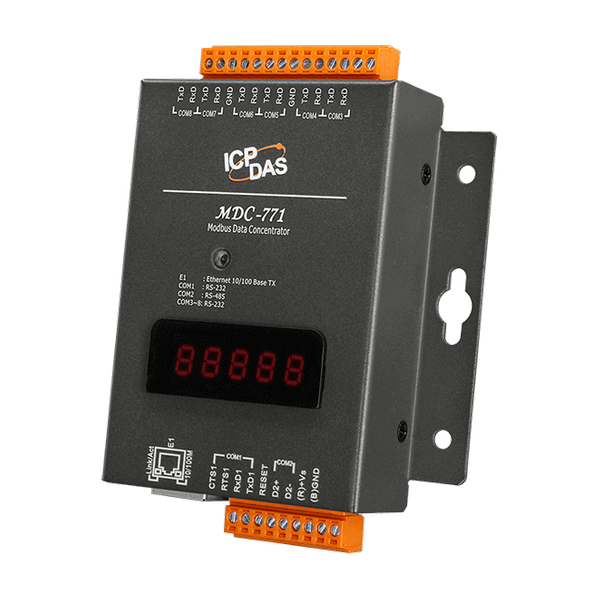

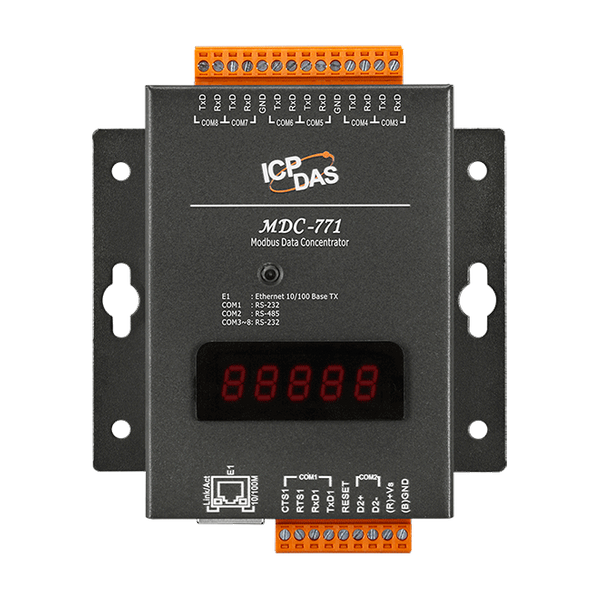

Name: MDC-771
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus master/slave na porcie szeregowym i Modbus TCP slave na interfejsie Ethernet
Obsługuje do 8 jednoczesnych połączeń Modbus TCP w jednym czasie
Pula danych do 9600 rejestrów
Komendy odpytywania Modbus dla maksymalnie 250 definicji
Łatwa konfiguracja za pomocą prostego pliku CSV, zapewniająca szybki start
Interfejs użytkownika oparty na HTML5 Web

Wprowadzenie

Seria MDC-700 to koncentator danych Modbus, który może wykonać do 250 komend Modbus/RTU do odczytu/zapisu z/do urządzeń Modbus slave przez RS-232/485 oraz umożliwia do 8 mistrzom Modbus/TCP pozyskiwanie danych za pośrednictwem Ethernetu. Seria MDC-700 posiada wbudowany serwer webowy ułatwiający konfigurację oraz zapewniający jasne informacje dotyczące wyników każdej komendy Modbus/RTU na RS-232/485.

Koncentrator danych Modbus
MDC wykonuje wcześniej zdefiniowane komendy Modbus/RTU do odczytu/zapisu danych z/do urządzeń Modbus/RTU slave przez RS-232/485. Odbija dane urządzeń slave do swojej własnej wspólnej pamięci. Akceptuje do 8 mistrzów Modbus/TCP, aby bezpośrednio odczytywać/zapisywać dane z/do wspólnej pamięci, zamiast odpytywać każde urządzenie Modbus/RTU slave po kolei. W ten sposób dane na RS-232/485 są współdzielone przez wielu mistrzów Modbus/TCP i czas odczytu/zapisu danych do/z wielu urządzeń Modbus/RTU slave jest skrócony.

Duża pojemność pamięci współdzielonej
MDC może wykonać do 250 definicji odpytywania. Wewnętrzna pamięć współdzielona posiada cztery tabele, które przechowują pobrane dane AI, AO, DI i DO. Każda tabela może przechowywać do 9600 rejestrów.

Plik Config.CSV - łatwa praca z wieloma definicjami
Definicje odpytywania Modbus są zdefiniowane w pliku Config.CSV. Edytowanie/sprawdzanie wielu definicji odpytywania jest żmudne i może prowadzić do błędów. Plik w formacie CSV ułatwia pracę przy użyciu Excela. Ponadto, wbudowany serwer webowy pozwala użytkownikom na import/eksport pliku Config.CSV za pomocą prostego kliknięcia myszką.

Serwer Web dla łatwej obsługi i przejrzystych informacji
Adres IP, plik konfiguracyjny, Config.CSV można skonfigurować za pomocą serwera webowego. Wyniki wszystkich definicji odpytywania Modbus są wyświetlane na stronie webowej. Łatwo jest debugować, które urządzenie Modbus/RTU ma problemy z komunikacją. Oprogramowanie sprzętowe MDC pominie na chwilę nieprawidłową definicję odpytywania Modbus, aby płynnie przeprowadzić całe odpytywanie bez zakłóceń.

Zastosowania

Parametry techniczne:

Product Range:	Modbus Data Concentrator
Wyświetl
Wyświetlacz: Typ:	5 x Digit 7 Segment LED Display
Wskaźniki LED
LED Indicators: Status:	1 x System, to display heart beat
ETHERNET
Ethernet: Porty:	x1, 10/100 Base-TX
Ethernet: Protocol:	Modbus/TCP Slave
Porty COM
Porty COM: Porty:	1 x 5-wire RS-232 , 6 x 3-wire RS-232 , 1 x 2-wire RS-485
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Data Format:	N81, E81, O81
COM Ports: Protocol:	Modbus RTU Master/Modbus RTU Slave
COM Ports: Polling Definition:	250 definitions for all RS-232/485 ports
COM Ports: Shared Memory:	9600 registers for each of AI, AO, DI and DO data
Power
Power: Input Range:	+10 VDC ~ +30 VDC (non-regulated)
Power: Consumption:	2.5 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 mm x 125 mm x 28 mm (W x H x D)
Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
