Główne cechy
- Zgodność ze standardem ISO 11898-2
- Zgodność ze specyfikacją CAN 2.0 A/B i FD
- Obsługa CAN FD dla standardów ISO i Non-ISO (Bosch)
- Bit rate CAN FD dla pola danych od 100 kbps do 10000 kbps
- Bit rate CAN od 10 kbps do 1000 kbps
- Obsługa konfiguracji filtra wiadomości CAN Bus
- Wybór numeru płyty za pomocą przełącznika DIP
- Wbudowany jumper do wyboru rezystora końcowego 120 ohm dla CAN Bus
- Dostępne sterowniki dla Windows 7/8.1/10
- Dostępne dema i biblioteki dla C#.Net, VB.Net i VC++.Net
Wprowadzenie
CAN FD (CAN z elastyczną szybkością transmisji danych) to nowsza wersja protokołu CAN 2.0. Został opracowany przez firmę Bosch i wydany w 2012 roku. Został znacząco udoskonalony podczas procesu standaryzacji i obecnie znajduje się w normie ISO 11898-1:2015. CAN FD przyspiesza transmisję danych i pakuje więcej danych do każdej wiadomości.

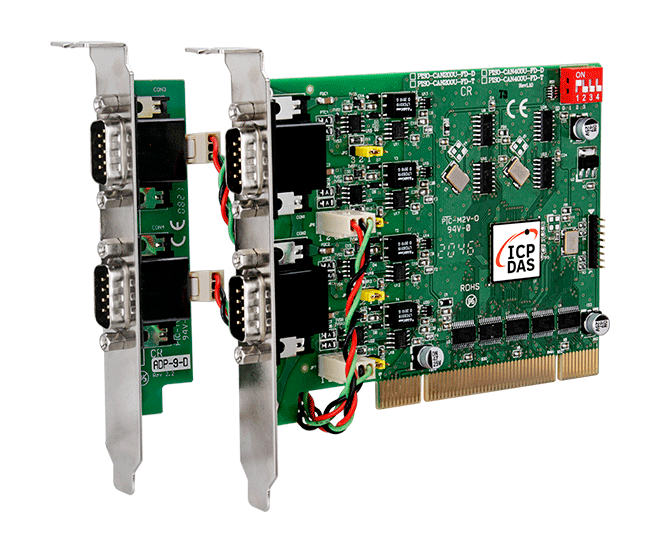

PISO-CAN400U-FD-D to bardzo wydajne i ekonomiczne rozwiązanie dla aktywnej karty CAN. Posiada cztery niezależne porty komunikacyjne CAN z 9-pinowym złączem D-sub i jest w stanie obsłużyć szeroki zakres zastosowań CAN FD. Używa kontrolerów Microchip CAN FD oraz transceiverów z serii TI TCAN1042HG, które zapewniają funkcje arbitrażu magistrali i wykrywania błędów, połączone z automatyczną korekcją i retransmisją.
Zastosowania
- Systemy sterowania
- Automatyka budynkowa
- Automatyka przemysłowa
- Rozproszone systemy zbierania danych
| Product Range: | CAN Bus |
Software | |
| Software: Driver: | Windows 7/8.1/10 (32-bit/64-bit OS), Linux 5.10 |
| Software: SDK: | C#.Net, VB.Net, VC++.Net |
Magistrala PC | |
| Magistrala PC: Typ: | Universal PCI, 3.3 V and 5 V, 33 MHz, 32-bit, plug and play |
| PC Bus: Board No.: | Configurable via DIP switch |
CAN | |
| CAN: Controller: | Microchip MCP2518FD |
| CAN: Porty: | 4 |
| CAN: Baud Rate: | CAN bit rates: 10 k ~ 1 M bps, ,
CAN FD bit rates for data field: 100 k ~ 10 M bps (*Note1) |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| CAN: Specification: | ISO 11898-2, CAN 2.0 A/B and FD |
| CAN: Filter: | Yes |
Power | |
| Power: Consumption: | 200 mA @ 5V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 121.7 x 21.6 x 92.7 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +70 °C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
