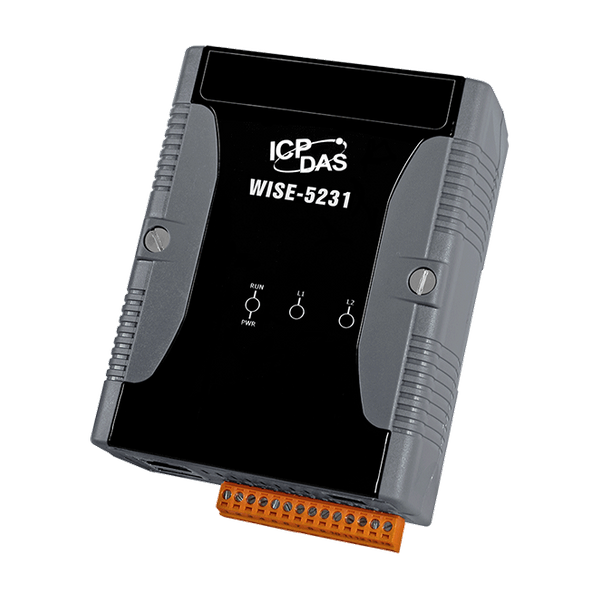

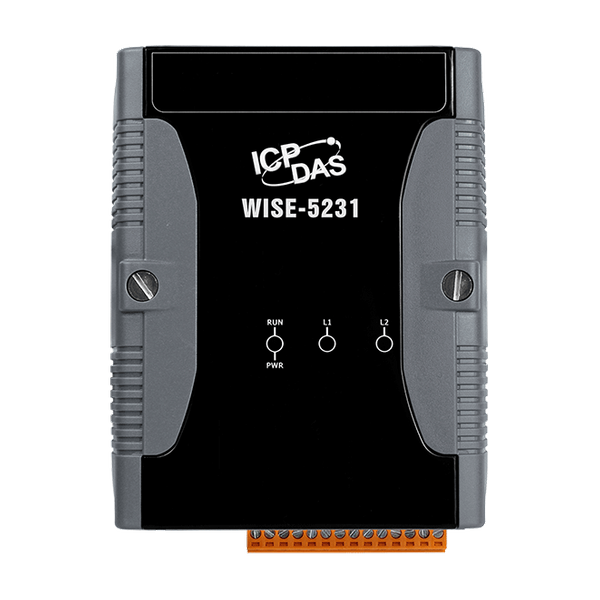

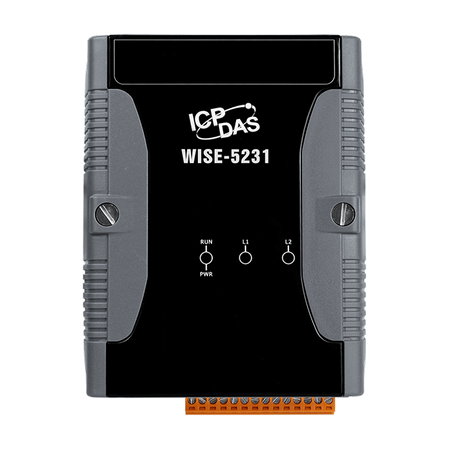

Name: WISE-5231
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
Bez programowania, strony internetowe do edycji logiki sterowania.
Możliwość wykonywania reguł logiki IF-THEN-ELSE.
Wsparcie dla płyt XV-board.
Wsparcie dla modułów DCON lub Modbus RTU Slave (do 32, COM3 i COM4 mogą indywidualnie podłączyć maks. 16 modułów).
Wsparcie dla modułów Modbus TCP Slave (do 16).
Obsługa funkcji timera i harmonogramu.
Wsparcie funkcji rejestratora danych oraz wysyłania plików z danymi.
Funkcja aktywnego przesyłania I/O do transferu danych w czasie rzeczywistym.
Wspiera wysyłanie i odbieranie poleceń CGI dla kamer IP i urządzeń sieciowych.
Wsparcie dla protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
Wsparcie dla wysyłania wiadomości w czasie rzeczywistym przez LINE i e-mail.
Wsparcie dla połączenia z platformą IoT Cloud (Microsoft Azure i IBM Bluemix).
Wsparcie dla oprogramowania zarządzającego IoTstar Cloud Management Software.

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowana przez ICP DAS, która pełni funkcję jednostek sterujących do zdalnej kontroli logiki i monitorowania w różnych zastosowaniach przemysłowych. WISE oferuje przyjazny dla użytkownika i intuicyjny interfejs strony internetowej, który umożliwia użytkownikom implementację logiki sterowania IF-THEN-ELSE na kontrolerach za pomocą kilku kliknięć; nie jest wymagana żadna programowanie. Dzięki wbudowanemu silnikowi logiki IF-THEN-ELSE, WISE może stabilnie i efektywnie wykonywać logikę automatyzacji, a także zapewnia funkcje operacji matematycznych, harmonogramu i wysyłania alarmowych wiadomości e-mail.

WISE oferuje wsparcie w łączeniu modułów I/O, rejestrowaniu danych I/O i integracji z platformą IoT. Umożliwia połączenie z płytami XV-board, modułami DCON I/O i modułami Modbus TCP/RTU Slave. Szeroki zakres opcji pozwala na elastyczność w integracji modułów I/O, aby spełnić wymagania różnych zastosowań. WISE oferuje klienta MQTT, który może bezpośrednio łączyć się z głównymi publicznymi platformami IoT Cloud (takimi jak Microsoft Azure czy IBM Bluemix) oraz Brokerem MQTT. WISE zapewnia również dobrze przemyślane funkcje poleceń CGI do integracji z kamerami IP w aplikacjach Kontroli dostępu. Dzięki zdolności do łączenia modułów I/O, inteligentnej kontroli logiki, rejestrowania danych i wsparcia dla różnych protokołów komunikacyjnych (SNMP, MQTT i Modbus TCP/RTU), WISE może pomóc systemom IT/MIS/MES/SCADA w efektywnym zarządzaniu modułami I/O i czujnikami w aplikacjach takich jak monitorowanie bezzałogowych pomieszczeń technicznych, inteligentne fabryki i monitorowanie środowiska. WISE to nie tylko koncentrator modułów I/O i czujników; jest również bramą do przesyłania danych czujników na platformę IoT Cloud. Wszystko to sprawia, że WISE jest najlepszym wyborem w Erze IoT.

Zastosowania

Automatyka budynkowa, Automatyka przemysłowa, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka i Testowanie urządzeń, itp.

Parametry techniczne:

Product Range:	Edge Controller
Software
Software: Protocol:	• Modbus TCP & Modbus RTU , • FTP Client & Server , • SNMP & SNMP Trap , • MQTT Client (Message Publish & Subscribe; non-SSL & SSL) , • CGI Command (Sending & Receiving) , • Active I/O (Modbus TCP Master/MQTT Publish/SNMP Trap) , • DDNS
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (Unlimited rule supported) , • I/O channel monitoring and control , • Timer operation (Unlimited set supported) , • Schedule operation (More Powerful; Unlimited set supported) , • Data Logger operation (Unlimited set supported) , • Internal Register operation (100 set supported) , • Recipe operation (Unlimited set supported) , • Instant message sending function (LINE Notify) , • non-SSL & SSL Email sending function , • SNTP Time Synchronization
Software: IoT Service Integration:	• ICP DAS IoTstar IoT Cloud Management Software , • Microsoft Azure IoT Cloud platform , • IBM Bluemix IoT Cloud platform
Moduł CPU
CPU Module: CPU:	32-bit ARM CPU (1.0 GHz)
CPU Module: Storage Expansion:	Built-in one 4 GB microSD card (support up to 32 GB microSDHC card)
Wskaźniki LED
LED Indicators: Status:	1 x Power/Running
Rozszerzenie I/O
I/O Expansion: I/O Type:	XV-board
I/O Expansion: Remote Module Support:	I-7000/M-7000/tM/DL/LC/SC/IR Series Module , WISE-7100/(P)ET-7000/WF-2000 Series Module , Modbus RTU Slave Module , Modbus TCP Slave Module
I/O Expansion: IP Camera:	iCAM Series Module
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	COM 1: Reserved , COM 2: RS-232 (TxD, RxD, GND), non-isolated, Speed: 115200 bps max. , COM 3: RS-485 (Data+, Data-), non-isolated, Speed: 115200 bps max. , COM 4: RS-485 (Data+, Data-), 2500 VDC isolated, Speed: 115200 bps max.
Power
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	4.8 W
Mechaniczny
Mechanical: Dimensions (mm):	91 × 132 × 52 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
