Główne cechy
- Wielofunkcyjny (4 AI, 2 AO, 4 DI, 4 DO)
- Konfiguracja indywidualnych kanałów
- Przełączalne zworkami wejście/wyjście napięciowe lub prądowe
- Wykrywanie otwartego obwodu dla wyjścia prądowego
- Możliwość ustawienia wartości uruchomienia
- Kanały wejściowe cyfrowe mogą być używane jako 32-bitowe liczniki
- Ochrona przed przepięciem 120 VDC dla wejścia analogowego
- Ochrona przed przepięciem 60 VDC dla wejścia cyfrowego
- Ochrona przed przeciążeniem dla wyjścia cyfrowego
- Ochrona przed zwarciem dla wyjścia cyfrowego
Wprowadzenie

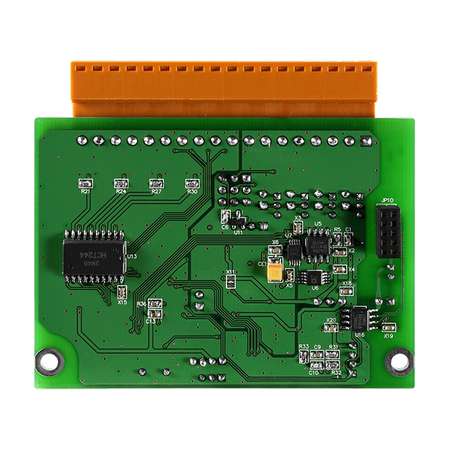

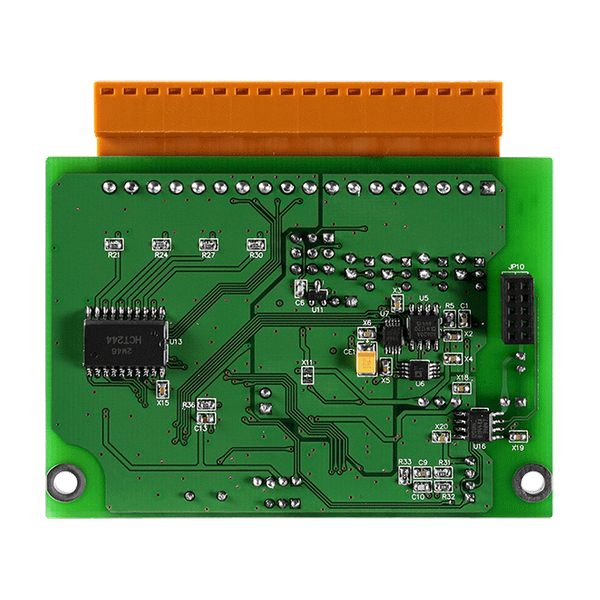

XV310 to wielofunkcyjna karta rozszerzeń, która zawiera 4 kanały wejść analogowych, 2 kanały wyjść analogowych, 4 kanały wejść cyfrowych oraz 4 kanały wyjść cyfrowych. Oferuje programowalny zakres wejściowy na wszystkich kanałach wejść analogowych (+/-1 V, +/-2.5 V, +/-5 V, +/-10 V, +/-20 mA, 0 ~ 20 mA lub 4 ~ 20 mA), kanały wyjść analogowych posiadają rozdzielczość 12-bit przy +/-5 V, +/-10 V, 0 ~ 20 mA lub 4 ~ 20 mA. Każdy kanał wejściowy analogowy może być skonfigurowany na indywidualny zakres i zapewnia wysoką ochronę przed przepięciem do 120 VDC. Napięcie i prąd wejść/wyjść są wybierane za pomocą zworki.
| Product Range: | XV-board |
Izolacja | |
| Isolation: Intra-module Isolation: | 2000 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air For Random Terminal |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 4 |
| Wejście analogowe: Typ: | ±1 V, ±2.5 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper Selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1 % ,
Fast Mode: ±0.5 % |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz ,
Fast Mode: 200 Hz (Total) |
| Wejście analogowe: Ochrona przed przepięciem: | 120 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Analog Output: Type: | 0 V ~ +5 V, ±5 V, 0 V ~ +10 V, ±10 V, 0 mA ~ +20 mA, +4 mA ~ +20 mA (Jumper Selectable) |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% |
| Analog Output: Voltage Output Capability: | 10 V @ 20 mA |
| Analog Output: Current Load Resistance: | 500 Ω |
| Analog Output: Individual Channel Configuration: | Yes |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 4 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Source |
| Digital Input/Counter: ON Voltage Level: | Close to GND |
| Digital Input/Counter: OFF Voltage Level: | Open |
| Digital Input/Counter: Max. Counts: | 32-bit (0~4,294,967,285) |
| Digital Input/Counter: Frequency: | 50 Hz |
| Digital Input/Counter: Min. Pulse Width: | 10 ms |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | 60 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source |
| Wyjście cyfrowe: Napięcie obciążenia: | +10 to +40 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/kanał |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 47 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | Tak |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Tak, programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 |
| Porty COM: Szybkość transmisji: | 115200 bps |
| COM Ports: Data Format: | N, 8, 1 |
| COM Ports: Protocol: | Modbus/RTU |
Power | |
| Power: Consumption: | 1.6 W Max. |
| Power: Powered from Terminal Block: | 5 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 59 mm x 82 mm x 13 mm (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
