VPX3000/3612/M8/S32-R1 - Karta procesorowa VPX

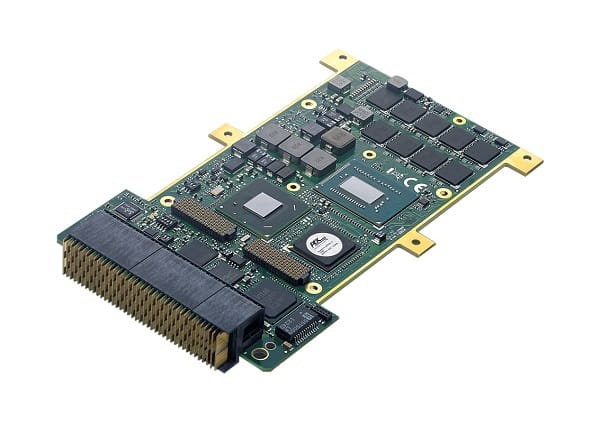

Adlink VPX3000/3612/M8/S32-R1 to wykonana w standardzie VPX (VITA 46), ultra wytrzymała karta procesorowa stworzona do zastosowań o kluczowym znaczeniu, takich jak wojsko lub lotnictwo.

Ten model został wyposażony w czterordzeniowy procesor 3 generacji Intel® Core™-i7-3612QE (2.1GHz, 6MB LLC cache, TDP=35w), chipset Intel® QM77, 8GB wlutowanej pamięci DDR3-1333 ECC SDRAM, wlutowany dysk 32GB SSD (SATA 3Gb/s) oraz jedno złącze PCI Express x8 XMC.3 z tylnym wejściem IO VITA 46.9 .

Tylny interfejs I/O (P1 i P2) obejmuje złącza: 2x 1000BASE-BX, 1x 10/100/1000BASE-T, 2x SATA 6Gb/s, SATA 3Gb/s, USB 3.0, 2x USB 2.0, RS-232 (RTS#,CTS#, SIN, SOUT), RS-422, HD Audio (Line-in, Line-out), GPIO, VGA, DVI, 2x PCIe x4 Gen2 (z możliwością dodatkowej konfiguracji jako 1x8 lub 1x4+4x1)

Cechy

• 3U VPX VITA 46, OpenVPX VITA 65, VPX REDI 48
• Wytrzymała, pokryta powłoką ochronna, konstrukcja chłodzona kondukcyjnie
• Czterordzeniowy procesor 3 generacji Intel® Core™-i7-3612QE
• 8GB wlutowanej pamięci DDR3 ECC z Dual-Channel
• Chipset Intel® QM77
• Złącze XMC PCI Express x8 (VITA 46.9)
• Wlutowany dysk SATA 32GB SSD

Standardy VITA

• VITA 46.0 VPX Base Standard
• VITA 46.4 PCI Express on VPX Fabric Connector
• VITA 46.6 Gigabit Ethernet Control Plane on VPX
• VITA 46.9 PMC/XMC/Ethernet Signal Mapping to 3U/6U VPX
• VITA 46.10 Rear transition module on VPX
• VITA 46.11(draft) System Management on VPX
• VITA 48.0 Ruggedized Enhanced Design Implementation Mechanical Base Specification
• VITA 65 OpenVPX Architecture Framework for VPX

Profil modułu

• MOD3-PAY-2F2U-16.2.3-3
• MOD3-PAY-1F1F2U-16.2.4-4

Profil slotu

• SLT3-PAY-2F2U-14.2.3
• SLT3-PAY-1F1F2U-14.2.4

Akcesoria

• VPX-R300 - Tylny moduł przejściowy ze standardowymi złączami USB, DVI-I, Ethernet itp.
• tBP-VPX3000 - Płyta testowa z 3 slotami
• VPX3G10-R - Karta graficzna 3U VPX NVIDIA GT745M GPU
• XMC-G745-R - Karta graficzna XMC NVIDIA GT745M GPGPU
• VPX-TF3090 - Platforma testowa 3U VPX
