VPX6000/D4700/M32/S64-A1 - Karta procesorowa VPX

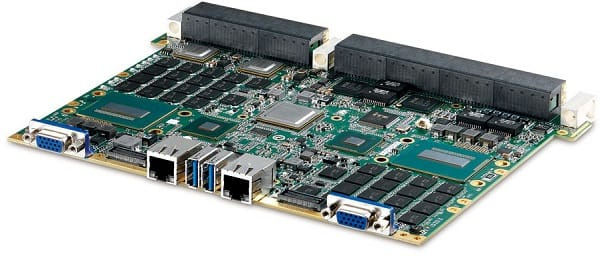

Adlink VPX6000/D4700/M32/S64-R1 to wykonana w standardzie 6U VPX, 0.85” (VITA 46), ultra wytrzymała karta procesorowa stworzona do zastosowań o kluczowym znaczeniu, takich jak wojsko lub lotnictwo.

Ten model został wyposażony w dwa wydajne czterordzeniowe procesory Intel® Core™ i7-4700EQ, chipset Intel® QM87 32GB wlutowanej pamięci DDR4-2133 ECC SDRAM (po 16GB na procesor z Dual-Channel) oraz 2x 32GB SLC NAND FLASH (SATA 6Gb/s na procesor).

Przedni panel posiada standardowe złącza (na procesor):1x VGA,1x USB 3.0 i 1x GbE RJ-45.

Tylny interfejs I/O (P1, P2...) obejmuje złącza (na procesor): 2x DVI/HDMI, 3x SATA 6Gb/s, 2x 10GbE, 2x 1000BASE-T, 2x 1000BASE-BX/KX, 2x USB 3.0, 2x USB 2.0, 2x RS-232/422, 8x GPIO, PS/2 (Klawiatura i mysz), PCIe x8 lub 2x PCIe x4 oraz 2x PCIe x1.

Karta posiada radiatory i wymaga chłodzenia powietrzem oraz może pracować w bardzo szerokim zakresie temperatur: -40°C ~ 75°C.

Cechy

• 6U VPX (VITA 46), OpenVPX (VITA 65), VPX REDI (VITA 48)
• Wytrzymała, pokryta powłoką ochronną, konstrukcja chłodzona powietrzem
• Dwa wydajne czterordzeniowe procesory Intel® Core™ i7-4700EQ
• Chipset Intel® QM87
• 16GB wlutowanej pamięci DDR3L-1600 z Dual-Channel na procesor
• 2x SLC NAND FLASH 32GB SLC (SATA 6Gb/s)

Standardy VITA

• VITA 46.0 VPX Base Standard
• VITA 46.4 PCI Express on VPX Fabric Connector
• VITA 46.6 Gigabit Ethernet Control Plane on VPX
• VITA 46.9 PMC/XMC/Ethernet Signal Mapping to 3U/6U VPX
• VITA 46.10 Rear Transition Module on VPX
• VITA 46.11 (draft) System Management on VPX
• VITA 48.0 Ruggedized Enhanced Design Implementation Mechanical Base Specification
• Mechanical Base Specification: VITA 65 OpenVPX Architecture Framework for VPX

Profil modułu

• MOD6-PAY-4F1Q2U2T-12.2.1-8

Profil slotu

• SLT6-PAY-4F1Q2U2T-10.2.1

Akcesoria

• VPX-R6000 - Tylny moduł przejściowy ze standardowymi złączami USB, DVI-I, Ethernet itp.
• tBP-VPX6000 - 5-slotowa płyta testowa do VPX6000

Interfejs przód

Interfejs tył
