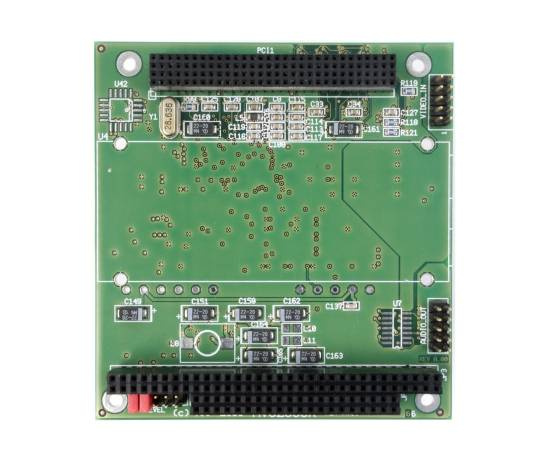

AVC2000-V - Karta akwizycji wideo

Uwaga, minimalna ilość zamówienia: 5 sztuk.

Karta akwizycji obrazu - PC/104-Plus

AVC2000-V Video Frame Grabber to bardzo wydajna karta przechwytywania i nakładania wideo w kompaktowym formacie PC/104-Plus (pc104+). Wykorzystując 32-bitową architekturę PCI, AVC2000-V umożliwia przechwytywanie obrazu w czasie rzeczywistym ze źródeł wideo PAL lub NTSC do pamięci systemu lub bezpośrednio do wyświetlacza systemowego. Obrazy mogą być przechwytywane w sposób ciągły do pamięci systemowej lub na dysk do celów przetwarzania obrazów, nadzoru i aplikacji multimedialnych. AVC2000-V jest obsługiwany przez pakiet sterowników dla systemu Windows, Linux.

Cechy

• Obsługuje analogowe wejścia wideo NTSC/RS-170, PAL/CCIR i SECAM.
• Obsługa wideo w czasie rzeczywistym z NTSC/PAL/SECAM
• Wejście sygnału kompozytowego lub S-video
• Wysoka rozdzielczość obrazu: 768 x 576
• Obsługuje wiele układów AVC2000-V w jednym systemie
• 24-bitowe dekodowanie kolorów
• Przesyłanie wideo w czasie rzeczywistym na wyświetlacze CRT i TFT
• Sterowniki dla systemów DOS, Windows, Linux i RTOS
• Niski pobór mocy i wytrzymała konstrukcja PC/104-Plus
• Uniwersalny moduł rozszerzeń PC/104-Plus

• PC104+ Bus Interface


• Compliant with PCI Rev 2.1
• 132 MBytes/sec bandwidth at 33.33 MHz bus speed
• Consumes less than 45 MBytes/sec at maximum image capture size
• Live image burst to display, memory or disk


• Analogowe wejścia wideo


• UltraLock digital technology for reliable locking to any video source
• Three input video multiplexer
• 2 Composite and 1 S-Video inputs
• Dual flash Analogue-to-Digital converters
• 2 X oversampling - 28.64 MHz for NTSC, 35.47 MHz for PAL


• Formaty wejśc wideo


• System: NTSC-M, NTSC-Japan,
  PAL-B, PAL-D, PAL-G, PAL-H, PAL-I, PAL-M, PAL-N,
  SECAM


• Regulacja wejść wideo


• Contrast (or luma gain): adjustable from 0 - 200% of original value
• Saturation (or chroma gain): adjustable from 0 - 200% of original value
• Brightness (or luma level): can be adjusted from 0 - 255 steps


• Formaty przechowywania wideo


• 24-bit RGB, 16-bit RGB, YUV422, YUV411
• Up to 768 x 576 (full PAL resolution) pixels
• Scaling and Cropping Programmable option for horizontal and vertical scaling
• 6-tap horizontal interpolation filter
• 5-tap vertical interpolation filter
• Programmable input cropping


• Wejście audio TV i FM


• Three input analog Audio multiplexer
• Selection of TV Audio, FM Audio or Microphone Input
• Digital Audio (Stream or Packet) Input


• Inne


• Single +5 V at less than 400 mA
• Operating Temp: 0 ~ +60°C
• Standard 90 x 96 mm PC/104+ form factor


• Oprogramowanie


• Drivers for Windows95/98/NT/CE, Linux static Library for DOS
• Sample video overlay application in C/C++ source code
• Other Operating Systems such as QNX, PharLap, pSOS, etc can be supported on demand

• AVC2000-V - PC/104-Plus Video Frame Grabber (0 ~ +60°C)
