HDAV2000-KLV - Wielokanałowy enkoder H.264

Podwójna karta PCI-104 - enkoder H264/MPEG-4 oraz dekoder i enkoder metadanych STANAG 4609 KLV

HDAV2000KLV to kodek wideo wysokiej rozdzielczości z obsługą ekstrakcji metadanych STANAG 4609 KLV ze źródeł HD-SDI. HDAV2000KLV został zbudowany w oparciu o uznaną technologię kodowania wideo i audio z ultra niskimi opóźnieniami od firmy AMP. HDAV2000KLV koduje obraz wideo do standardu H.264/MPEG-4 AVC (part 10) i obsługuje ekstrakcję metadanych STANAG 4609 KLV z wejścia HD-SDI zgodnie z normą MISB 0605.3. HDAV2000KLV posiada również 4 kompozytowe wejścia wideo SD oraz wysokowydajny kontroler audio z wejściem i wyjściami stereo, który umożliwia przechwytywanie dźwięku z wejść HD-SDI i Line oraz synchronizację z przechwytywanym obrazem.

HDAV2000KLV zapewnia sprzętowe dekodowanie, które umożliwia odtwarzanie nagranego wcześniej obrazu i dźwięku za pośrednictwem HD-SDI oraz wyjść kompozytowych. Metadane KLV mogą być również wysyłane na wyjście HD-SDI.

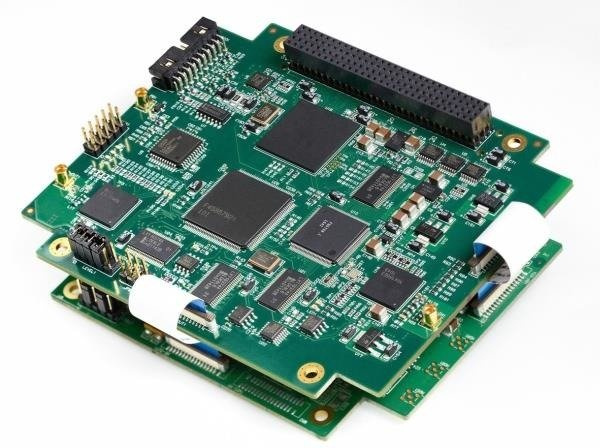

HDAV2000KLV jest podwójną kartą PCI-104 do systemów z magistralą PCI-104. HDAV2000KLV jest obsługiwany przez wszechstronne zestawy SDK do zapisu wideo i przesyłania strumieniowego, które minimalizują ryzyko rozwoju i skracają czas wprowadzania na rynek.

Cechy

• Wejście HD-SDI do 1080i60 z KLV i audio
• Przechwytywanie STANAG 4609 KLV z HD-SDI
• Wyjście HD-SDI do 1080i60 z KLV i audio
• 4 kompozytowe wejścia wideo NTSC/PAL
• 1 kompozytowe wyjście wideo NTSC/PAL
• Interfejs audio PCI:
  • 1 wyjście stereo
  • 1 wejście stereo
  • 1 wejście mikrofonowe
• Standard PCI-104
• Oprogramowanie dla Windows i Linux
• Pojedyncze zasilanie +5V

Zastosowania

• Rekonesans powietrzny
• Ochrona granic
• Zdalnie poruszające się platformy
• Zdalnie sterowane pojazdy
• UAV
• Kamery w pojazdach
• Zdalny nadzór wideo
• Półprzewodnikowy cyfrowy rejestrator wideo
• Awionika

• Cyfrowe wejścia wideo


• HD-SDI with KLV metadata and embedded audio
• Flexible capture resolution, 16x16 pixel granularity.
• Standard resolutions supported include:
  • 1080i60, 1080i50,
  • 720p60, 720i60, 720p50, 720i50
  • 480p60, 576p50


• Analogowe wejścia wideo


• 4 Composite NTSC/PAL/RS-170 video input channels
• Anti-aliasing filters on inputs
• Supported video standards:
  • CCIR601-NTSC ,CCIR-PAL,
  • NTSC-M, NTSC-N, NTSC-J, NTSC (4.43), RS-170
  • PAL-B/G/N, PAL-D, PAL-H, PAL-I, PAL-M, PAL-NC, PAL-60


• Wyjściowe porty wideo


• HD-SDI;
  • Interlaced and progressive resolutions up to 1080i60, 1080i50.
• Composite;
• Composite
  • NTSC/PAL


• Kodek wideo


• H.264 ISO-IEC 14496-10 baseline and Main Profile up to L4.2
• Interlaced and progressive video codec support
• Real-time multi stream H.264 Ultra Low latency encode/decode
• Less than 40 ms encode/decode latency
• Simultaneous encoding/decoding at 1080i60/1080i50


• STANAG 4609 KLV


• Extraction of KLV metadata from HD-SDI as per MISB 0605.3
• KLV metadata embedded in HD-SDI output


• Kontrola szybkości transmisji bitów


• Constant bit rate (CBR)
• Variable bit rate (VBR)


• Wsparcie konfiguracji dla każdego strumienia


• Frame rate
• Resolution
• Bit rate control
• Key frame interval
• Intra-refresh mode


• Ustawienia wejścia wideo (analogowe)


• Contrast (or luma gain): adjustable from 0-200% of original
• Saturation (or chroma gain): adjustable from 0-200% of original
• Hue (or chroma phase): adjustable from -180° to +180°
• Brightness (or luma level): can be adjusted from –25 to +25 IRE
• Software adjustable: Sharpness, Gamma and noise suppression


• Audio


• AC97 2.2 audio codec
• 16-bit resolution on each channel
• Sampling rate up to 48 KHz
• Digital audio capture from HD-SDI


• Wejścia


• Analog stereo line input
• Microphone input


• Wyjścia


• Analog stereo line output.


• PCI-104 Bus Interface


• Compliant with PCI Rev 2.1
• 132 MBytes/sec bandwidth at 33.33 MHz bus speed
• Single +5 V supply
• Jumper selectable PCI-104 stack level


• Wymagania Systemowe


• x86 PC-Compatible PCI-104 Computer
• 2 Spare REQ/GNT on PCI-104 Bus
• 3.3 V signalling PCI-104 bus


• Techniczne


• Standard 3.6 x 3.8 in PCI-104 form factor
• Weight: 146 g


• Charakterystyka operacyjna


• Operating temperature: 0 ~ +60°C


• Oprogramowanie


• Drivers for Windows, Linux
• Comprehensive video recording SDK
• Sample video recording application in C/C++ source code

• HDAV2000KLV - HD H.264 Codec with STANAG 4609 KLV (0 ~ +60°C)
