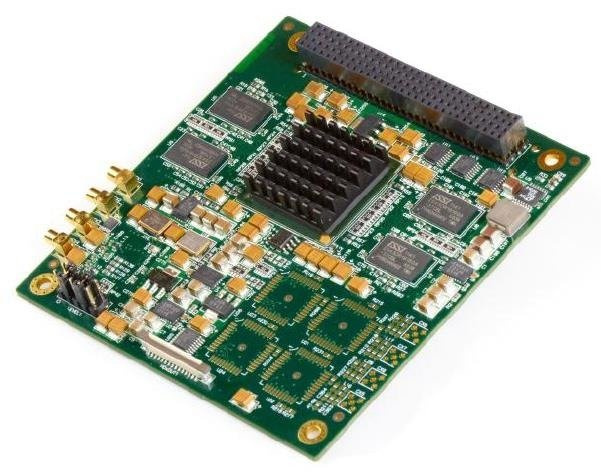

H264ULL-Encoder-EXT - 4-kanałowy enkoder H.264

4-kanałowy enkoder H.264 przeznaczony do systemów PCI-104

H264ULL-ENCODER-EXT enkoderem H.264 o bardzo niskim opóźnieniu, czterokanałowym, na pojedynczej płytce PCI-104. H264ULL-ENCODER-EXT stanowi wydajne i elastyczne rozwiązanie do przechwytywania i kompresji do 4 analogowych wejść wideo przy pełnym rozmiarze i pełnej częstotliwości odświeżania zgodnie ze standardem H.264/MPEG-4 AVC (część 10).

Bardzo niskie opóźnienie pełnego kodowania klatek na sekundę w przypadku czterech analogowych źródeł sygnału wizyjnego NTSC/PAL oferowanych przez H264ULL-ENCODER-EXT można połączyć z Advanced Micro Peripherals H264ULL-DECODER-EXT w celu uzyskania kompleksowego rozwiązania w zakresie strumieniowego przesyłania sygnału wizyjnego o niskich opóźnieniach.

Wysokowydajna kompresja wideo H.264 i efektywne wykorzystanie magistrali pozwala na umieszczenie H264ULL-ENCODER-EXT na energooszczędnym, bezwentylatorowym, systemie PCI-104.

Wzmocniona wersja karty przeznaczona między innymi do zastosowań wojskowych. Temperatura pracy od -40°C do +85°C.

Cechy

• Enkodowanie w czasie rzeczywistym 4x H.264 z pełną liczbą klatek i rozmiarem
• Kompozytowe wejścia wideo NTSC/PAL/RS-170
• Enkoder H.264/MPEG-4 AVC (Part 10)
• Ultra niskie opóźnienia, poniżej 40ms
• Odświeżanie w celu poprawy wykorzystania szerokości pasma.
• Wiele kodowań tego samego wejścia z różnymi ustawieniami.
• Detekcja ruchu
• Maskowanie wideo
• Do 4 kart H264ULL-ENCODER-EXT na system
• Standard PCI-104
• Sterowniki dla WinXP-E i Linux

Zastosowania

• Badanie aktywów górniczych w wysokiej rozdzielczości.

SDK

H264ULL-ENCODER-EXT jest obsługiwany przez zestaw dobrze udokumentowanych i uznanych zestawów SDK, które minimalizują ryzyko rozwoju i skracają czas wprowadzania na rynek aplikacji wymagających odtwarzania wideo.

• PCI-104 Bus Interface


• Compliant with PCI Rev 2.1
• 132 MBytes/sec bandwidth at 33.33 MHz bus speed
• Single +5 V supply


• Analogowe wejścia wideo


• 4 composite NTSC/PAL/RS-170 video input channels
• Anti-aliasing filters on inputs


• Formaty wejśc wideo


• Standard: CCIR601-NTSC, CCIR-PAL,
  NTSC-M, NTSC-N, NTSC-J, NTSC (4.43), RS-170,
  PAL-B/G/N, PAL-D, PAL-H, PAL-I, PAL-M, PAL-NC, PAL-60


• Regulacja wejść wideo


• Contrast (or luma gain): adjustable from 0-200% of original
• Saturation (or chroma gain): adjustable from 0-200% of original
• Hue (or chroma phase): adjustable from -180° to +180°
• Birightness (or luma level): can be adjusted from –25 to +25 IRE
• Software adjustable: Sharpness,Gamma and noise suppression


• Ultra Low Latency


• Less than 40 ms encode latency


• Video Encoding


• H.264 ISO/IEC 14496-10 baseline and Main Profile up to L4.2
• Interlaced and progressive video encode support
• Real-time multi stream H.264 Ultra Low Latency capture
• 4 channel NTSC D1 (720x480) at 30 fps
• 4 channel PAL D1 (720x576) at 25 fps


• Kontrola szybkości transmisji bitów


• Constant bit rate (CBR)
• Variable bit rate (VBR)


• Detekcja ruchu


• Motion detection at macroblock granularity
• Motion vector information


• Przetwarzanie wstępne i wtórne


• Trans-rating and trans-sizing
• Selective blocking of video input regions
• Stream duplication


• Wsparcie konfiguracji dla każdego strumienia


• Frame rate
• Resolution
• Bit rate control
• Key frame interval
• Intra-refresh mode


• Wymagania Systemowe


• x86 PC-Compatible PCI-104 Computer
• Spare REQ/GNT on PCI-104 Bus
• 3.3 V signalling PCI-104 bus


• Techniczne


• Standard 90 x 96 mm PCI-104 form factor


• Charakterystyka operacyjna


• Operating temperature: -40 ~ +85°C (extended option)


• Oprogramowanie


• Drivers for Win-XP, Linux
• Comprehensive video recording SDK
• Sample video recording application in C/C++ source code

• H264ULL-ENCODER-Ext - Ultra Low Latency Quad H.264 Encoder (-40 ~ +85°C)
