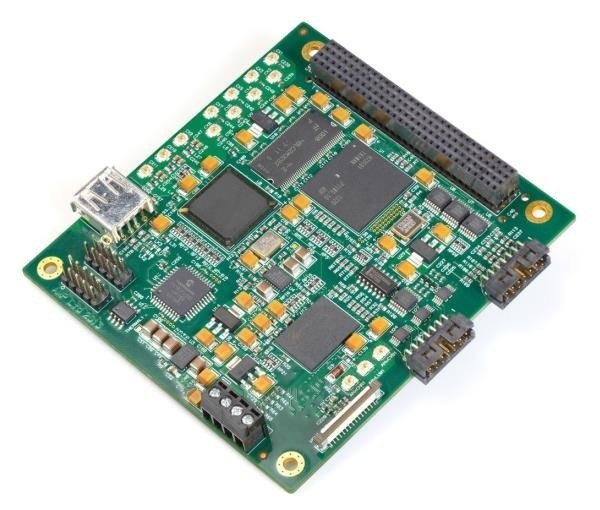

eVAC4000 - Kontroler adnotacji i nakładek wideo

Karta PCI-104 - kontroler adnotacji i nakładek wideo z 4 wejściami NTSC/PAL/RS-170 oraz wyjściami VGA, DVI/HDMI, Composite NTSC/PAL/RS-170 i S-Video (0 ~ +60°C)

eVAC4000 to sterownik andotacji i nakładek wideo NTSC/PAL pracujący w czasie rzeczywistym dla systemów PCI-104. EVAC4000 integruje na jednej karcie PCI-104, akcelerator graficzny o wysokiej rozdzielczości, dekoder cyfrowy NTSC/PAL TV, koder cyfrowym NTSC/PAL TV i kontroler nakładania obrazu.

Urządzenie eVAC4000 może obsługiwać do czterech kompozytowych analogowych wejść wideo NTSC lub PAL, które zasilają dwie ścieżki wideo. Każda ścieżka wizyjna może wyświetlać dowolną kombinację 4 wejść wizyjnych, z możliwością elastycznego doboru wielkości i pozycjonowania za pomocą oprogramowania.

Model eVAC4000 obsługuje wyświetlacze VGA i HDMI oraz zapewnia wyjście wideo S-video NTSC/PAL do wyświetlania na monitorze TV.

Model eVAC4000 jest wyposażony w wielo-formatowy sprzęt do miksowania alfy, umożliwiający łączenie grafiki/wideo i wideo/wideo za pomocą szeregu gradacji od przezroczystej do całkowicie nieprzejrzystej.

Cechy

• 4 kanały wejściowe wideo NTSC/PAL/RS-170
• 2 równoczesne okna podglądu na żywo
• Elastyczne pozycjonowanie i skalowanie wideo
• Wyjście sygnału VGA
• Wyjście sygnału DVI/HDMI
• Kompozytowe wyjście NTSC/PAL/RS-170 i S-Video
• Mieszanie grafik i wideo w czasie rzeczywistym za pomocą alfy
• Standard PCI-104
• Oprogramowanie dla Windows i Linux
• Pojedyncze zasilanie +5V

Zastosowania

• Wyświetlacze multimedialne
• Etykietowanie wideo na żywo
• Wyświetlacze lotnicze i radarowe
• Adnotacja i tytułowanie wideo
• Oznakowanie cyfrowe
• Obrazowanie medyczne i przemysłowe
• Systemy inspekcji wizyjnej
• Wyświetlacze pojazdowe

• Interfejs magistrali


• 32-bit PCI-104 bus
• Compliant with PCI Rev 2.1
• 132 MBytes/sec bandwidth at 33 MHz bus speed


• Analogowe wejścia wideo


• Up to 4 concurrent composite NTSC/PAL/RS-170 video inputs.
• Two input video multiplexer per channel (up to 8 cameras)
• 10-bit Analog-to-Digital conversion
• Anti-aliasing filters on inputs


• Formaty wejśc wideo


• Standard:
  • CCIR601-NTSC, CCIR-PAL
  • NTSC-M, NTSC-Japan
  • PAL-B, PAL-D, PAL-G, PAL-H, PAL-I, PAL-M, PAL-N


• Regulacja wejść wideo


• Contrast (luma gain): adjustable from 0 - 200% of original value
• Saturation (chroma gain): adjustable from 0 - 200% of original value
• Hue (chroma phas): adjustable from –180 to +180
• Brightness (luma level): can be adjusted from 0 - 255 steps


• Grafika adnotacji


• 2 live video channels built from any combination of 4 video inputs
• Software selection of size and position of video inputs per channel
• Per pixel alpha blending (RGB 4:4:4:4)
• Planar alpha-blending (16level)
• 16-bit transparent colour


• Wyjście VGA


• Max resolution of 1440x960


• Wyjście HDMI


• Max resolution of 1920x1080


• Analogowe wyjście wideo


• NTSC/PAL composite video output
• NTSC/PAL S-Video output
• NTSC/PAL composite pass-thru (non annotated)


• Inne


• Single +5 V supply
• Operating temp: 0 ~ +60°C
• Standard 3.6 x 3.8 in PCI-104 form factor


• Sterowniki


• Comprehensive Video Overlay and Annotation SDK for Windows and Linux

• eVAC4000 - Video Annotation Controller (0 ~ +60°C)

• Cable-eVAC4K - Cable kit for VAC4000


• eVAC4KSDK-Windows - VAC4000 SDK for Windows XP/7/Embedded


• eVAC4KSDK-Linux - VAC4000 SDK for Linux
