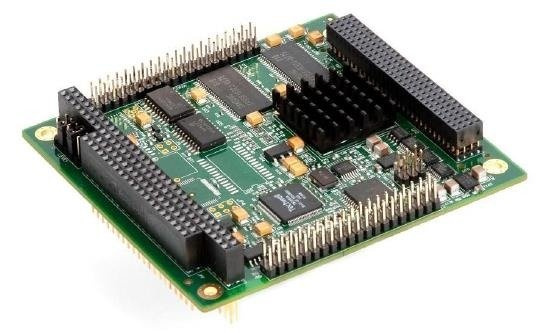

VCODEC-H264-D4 - 4-kanałowy koder H.264

4-kanałowy, pełnoklatkowy, enkoder/dekoder H.264 dla systemów PC/104-Plus

VCODEC-H264-D4 jest 4-kanałowym, pełnoklatkowym kodekiem H.264 dla magistrali PC/104-plus. VCODEC-H264-D4 jest potężnym rozwiązaniem do przechwytywania i kompresji analogowych wejść wideo zgodnie ze standardem H.264. VCODEC-H264-D4 nie tylko zapewnia kompresję H.264, ale może również jednocześnie dekompresować i odtwarzać nagrania z pamięci masowej na wyświetlacz.

VCODEC-H264-D4 umożliwia wysokiej jakości przechwytywanie i kompresję obrazu i dźwięku w czasie rzeczywistym ze źródeł wideo NTSC/PAL na dysk, a jednocześnie zapewnia dodatkową ścieżkę dla nieskompresowanego obrazu wideo do podglądu na ekranie lub opcjonalnie do późniejszej analizy wideo. Wysokowydajna kompresja danych wideo H.264 i zmniejszone wykorzystanie magistrali umożliwiają zamontowanie do czterech kart VCODEC-H264-D4 w systemie PC/104-plus.

Cechy

• Kodek: Quad speed H.264 (MPEG-4 Part 10 AVC)
• Kodowanie 4 x 4CIF (704×576) przy pełnej częstotliwości odświeżania (sygnały wideo NTSC/PAL)
• Dekodowanie H.264
• Kompozytowe wyjścia wideo lub s-video do podglądu lub odtwarzania
• Szybka nakładka tekstowa (dla ścieżki nagrywania)
• Szybka nakładka graficzna z wielopoziomowym mieszaniem alfa (dla analogowego wyjścia podglądu)
• Automatyczna detekcja ruchu
• G.723 kodek audio dla każdego kanału wejściowego z pojedynczym kanałem odtwarzania dźwięku
• Podgląd wideo w czasie rzeczywistym przez wyjście systemowe VGA lub NTSC/PAL
• Do 4 kart VCODEC-H264-D4 na system
• Sterowniki dla Windows i Linux
• Standard PC/104-Plus

SDK

VCODEC-H264-D4 jest obsługiwany przez wszechstronne i dobrze obsługiwane zestawy programistyczne (SDK) do nagrywania i strumieniowego przesyłania wideo. Zestawy SDK zostały zaprojektowane w celu znacznego skrócenia czasu opracowywania oprogramowania w środowiskach Windows i Linux i zawierają biblioteki wsparcia, sterowniki i przykładowe aplikacje pomagające deweloperom w pełnym wykorzystaniu funkcji VCODEC-H264-D4 w złożonych aplikacjach kompresji/nakładania wideo.

Standardowy zestaw nagrywania wideo SDK i przykładowe aplikacje są dostarczane bezpłatnie wraz z każdą płytą i obejmują usługi naszego zespołu wsparcia technicznego. Video Streaming SDK jest dostępny za jednorazową opłatą i umożliwia strumieniowe przesyłanie skompresowanych danych wideo w czasie rzeczywistym przez sieć IP.

• PC/104-Plus Bus Interface


• Compliant with PCI Rev 2.1
• 132 MBytes/sec bandwidth at 33.33 MHz bus speed
• Live H.264 capture to memory or disk
• Concurrent H264 Capture and live preview


• Analogowe wejścia wideo


• Up to 4 concurrent composite PAL or NTSC video input channels
• Four 10-bit Analog-to-Digital converters
• Anti-aliasing filters on inputs


• Formaty wejśc wideo


• Standard: CCIR601-NTSC, CCIR-PAL,
  NTSC-M, NTSC-N, NTSC-J, NTSC (4.43), RS-170,
  PAL-B,G,N, PAL-D, PAL-H, PAL-I, PAL-M, PAL-NC, PAL-60


• Regulacja wejść wideo


• Contrast (or luma gain): adjustable from 0 - 200% of original
• Saturation (or chroma gain): adjustable from 0 - 200% of original
• Hue (or chroma phase): adjustable from –180° to +180°
• Brightness (or luma level): can be adjusted from –25 to +25 IRE
• Software adjustable: Sharpness, Gamma and noise suppression


• Wejścia Audio


• 4 x mono input
• Provides Audio/Video Synchronization


• Video Encoding


• ITU-T H.264 (ISO/IEC 14496-10, Baseline profile, level 3)
• M-JPEG Video Encoding (optional)
• 4 channel NTSC 4CIF ( 704 x 480) at 30fps
• 4 channel PAL 4CIF ( 704 x 576) at 25fps
• Supports I and P Frame Compression
• Supports Variable Bit Rate (VBR)
• Supports Constant Bit Rate (CBR)


• Audio Encoding


• G.723 Audio Codec


• Video Decoding / Playback


• Real-time H.264 Video Decoding
• Playback to Composite PAL/NTSC output (optional)


• Uncompressed Video Path


• Real-time Preview to host VGA display
• Optional Preview to Composite PAL/NTSC output
• Optional uncompressed RGB/YUV for downstream applications


• Detekcja ruchu


• 330 (NTSC) or 396 (PAL) detection blocks
• Masking of areas not required for motion detection
• Adjustable sensitivity


• Wymagania Systemowe


• x86 PC-Compatible PC/104-Plus Computer
• PCI or AGP Display (if Video Preview to host is required)
• Spare REQ/GNT on PC/104-Plus Bus
• 3.3 V signalling PC/104-Plus bus


• Inne


• Single +5 V supply
• Operating temp: 0 ~ +60°C
• Standard 90 x 96 mm PC/104-Plus form factor


• Sterowniki


• Drivers for WindowsXP and Linux
• Sample video recording application in C/C++ source code

• VCODEC-H264-D4 - 4 channel, full frame rate, H.264 encoder / decoder for PC/104-Plus (0 ~ +60°C)

• VCH264D4-VStream RTSP Video Streaming SDK
