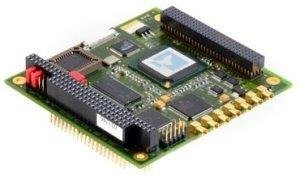

VAC2000 - 4-kanałowy mikser wideo

Wielokanałowy kontroler adnotacji/nakładania obrazu

VAC2000 to sterownik nakładania wideo NTSC/PAL i adnotacji w czasie rzeczywistym dla magistrali PC/104-Plus (pc104+).

VAC2000 integruje na jednej karcie PC/104-Plus, akcelerator graficzny o wysokiej rozdzielczości, dekoder cyfrowy NTSC/PAL TV, koder cyfrowy NTSC/PAL TV i kontroler nakładania obrazu. VAC2000 może obsługiwać do czterech kompozytowych (lub dwóch s-video) analogowych wejść wideo NTSC lub PAL z różnych źródeł, w tym z kamer, cyfrowych urządzeń do zapisu wideo lub zwykłych programów telewizyjnych. Może on mieszać dane wideo i graficzne lub, mieszać dwa oddzielne kanały wideo i zapewniać sygnał wyjściowy do sterowania monitorem VGA, monitorem TV (jako kompozytowy sygnał wideo lub S-Video) lub płaskim wyświetlaczem TMDS. Kontroler adnotacji wideo VAC2000 jest wyposażony sprzętowy układ do mieszania alfa, umożliwiający łączenie grafiki/wideo i wideo/wideo na wielu stopniach od przezroczystego do całkowicie nieprzezroczystego. VAC2000 nadaje się do szerokiego zakresu zastosowań, które wymagają opisywania strumieni wideo na żywo informacjami takimi jak tytuły, dynamiczne siatki lub widoczne znaki wodne. Połączone informacje z adnotacjami mogą być następnie wyświetlane i/lub wprowadzane do kodera MPEG-4 w celu kompresji i obróbki.

Karta VAC2000 wykorzystuje 64-bitowy akcelerator graficzny 2D o wysokiej wydajności i 8 MB bufor ramki, aby zapewnić wydajne przetwarzanie grafiki wideo w celu umożliwienia szybkiego przetworzenia zmieszanych obrazów.

Uwaga, produkt "Legacy"

W ramach naszego zaangażowania w długoterminową dostępność VAC2000 jest obecnie produktem starszym. Zalecaną alternatywą dla nowych projektów jest eVAC2000.

Produkty AMP Legacy mogą być nadal dostępne dla istniejących klientów, ale nie są zalecane w przypadku nowych projektów. Produkty te są wytwarzane na zamówienie i dłuższy czas realizacji oraz minimalne ilości zamówień mogą mieć zastosowanie.

Cechy

• Wielokanałowy kontroler adnotacji/nakładania obrazu
• 4 wejścia kompozytowe lub 2 wejścia s-video na płytę z wyjściem VGA/TV lub płaskim panelem.
• Alpha blending - 256 poziomów mieszania pikseli.
• Akcelerator graficzny 2D 64bit z 8Mb buforem ramki
• SDK dla Windows 2000/XP/XP-Embedded, Linux i QNX
• Standard branżowy: złącze MMCX dla sygnałów wejściowych/wyjściowych wideo
• Standard PC/104-Plus

SDK

VAC2000 jest obsługiwany przez wszechstronny zestaw SDK, który zapewnia wysoki poziom API do konfigurowania i sterowania wbudowanym sprzętem wizyjnym (poprzez ponad 500 rejestrów wewnętrznych). Zestaw VAC2000 SDK jest dostępny za jednorazową opłatą i pomaga wypełnić lukę pomiędzy telewizorem a technologiami wyświetlania komputerowego, a także pozwala zaoszczędzić znaczną ilość czasu poświęconego na prace rozwojowe.

SDK składa się z bibliotek wsparcia technicznego i sterowników, jak również z szerokiej gamy przykładowych aplikacji (w tym kodu źródłowego). Przykłady te pokazują, w jaki sposób SDK może zostać wykorzystany do wykorzystania mocy VAC2000 w złożonych aplikacjach wideo/graficznych.

• Interfejs magistrali


• 32-bit PC/104-Plus bus
• Linear mapped Graphics/Annotation frame buffer in memory space


• Analogowe wejścia wideo-A


• 2 input PAL/NTSC software selectable multiplexer
• Digital Line video technology for reliable locking to any video source
• Maximum 2 Composite inputs
• Maximum 1 S-Video inputs
• Dual flash Analog-to-Digital converters


• Analogowe wejścia wideo-B


• 2 input PAL/NTSC software selectable multiplexer
• Digital Line video technology for reliable locking to any video source
• Maximum 2 Composite inputs
• Maximum 1 S-Video inputs
• Dual flash Analog-to-Digital converters


• Formaty wejśc wideo


• Standard: NTSC-M, NTSC-Japan,
  PAL-B, PAL-D, PAL-G, PAL-H, PAL-I, PAL-M, PAL-N,
  SECAM


• Regulacja wejść wideo


• Contrast (or luma gain): adjustable from 0 - 200% of original value
• Saturation (or chroma gain): adjustable from 0 - 200% of original value
• Brightness (or luma level): can be adjusted from 0 - 255 steps


• Grafika adnotacji


• 1024 Kbytes annotation buffer (dependent upon display resolution)
• 720 x 480 (NTSC) or 720 x 576 (PAL) by 16 bits per pixel
• 5-6-5 internal RGB coding
• 256-level alpha-blending from transparent to full overlay


• Wyjście VGA


• High performance 2-D 64-bit graphics display accelerator with 8 MBytes display buffer
• 640x480, 800x600, 1024x768 resolution as well as 720x480 (NTSC) and 720x576 (PAL)


• Wyjścia wideo


• PAL/NTSC composite output (input preview)
• PAL/NTSC composite output (annotated)
• PAL/NTSC S-Video output (annotated)


• Inne


• Single +5 V at less than 1.15 A
• Operating temp: 0 ~ +60°C
• Standard 90 x 96 mm PC/104-Plus form factor


• Sterowniki


• Comprehensive Video Overlay and Annotation SDK for Windows 2000/XP/XP-E, Linux, QNX
• Multi channel video annotation/overlay controller

• VAC2000 - Multi channel video annotation / overlay controller (0 ~ +60°C)

• Cable-VAC2K - Cable kit including VGA cable and x3 MMCX to BNC cables


• Cable-VAC2K-Aux - Additional MMCX to BNC cable


• VACSDK-Windows - VAC2000 SDK for Windows2000/XP & XP-Embedded


• VACSDK-Linux - VAC2000 SDK for Linux
