USB-3488A - kontroler GPIB na USB

Adlink USB-3488A to niewielkich rozmiarów zewnętrzny kontroler interfejsu IEEE-488 GPIB podłączany przez port USB 2.0.
Idealnie nadaje się do wykorzystania z laptopami a także na wielu stanowiskach pomiarowych, które nie pracują równocześnie z urządzeniami GPIB.

Główne cechy USB-3488A:

• Łatwe podłączenie aparatury GPIB do komputerów typu laptop
• Łatwa instalacja Plug and Play
• Biblioteki API kompatybilne ze sterownikami NI-488.2
• Pełna kompatybilność ze standardami IEEE 488.1 and 488.2
• Pełna kompatybilność ze standardowymi bibliotekami VISA
• Zgodność z USB 2.0
• Maksymalny transfer GPIB - ponad 1.2 MB/s
• Nie wymaga dodatkowych kabli GPIB (kabel USB ma długość 2m)
• Nie wymaga zewnętrznego zasilania
• Bufor FIFO 32 kB dla operacji odczytu/zapisu
• Załączone interaktywne narzędzie do testowania i diagnostyki

Specyfikacja techniczna USB-3488A (GPIB)

• Specyfikacja szyny GPIB

• Możliwość podłączenia do 14 urządzeń
• Maksymalny transfer 1.5 MB/s
• Długości przewodów:
  • 2 metry pomiędzy poszczególnymi urządzeniami GPIB (sugerowane)
  • 20 metrów - całkowita dopuszczalna długość przewodów
• Tryb transferu danych: 8 bitów równolegle
• Handshake: 3 wire handshake, otrzymanie każdego bajta danych jest potwierdzane

• Certyfikaty

• EMC/EMI: CE, FCC Class A

• Zewnętrzne wskaźniki

• Ready: Zielona dioda gdy urządzenie jest gotowe
• Active: Migająca burszytnowa dioda gdy dane są transferowane

• Ogólna specyfikacja

• Zakres temperatur pracy: 0 ~ +55˚C
• Temperatury przechowywania: -20 ~ +80˚C
• Względna wilgotność: 5 ~ 95%, non-condensing
• Zasilanie: +5 V: 190 mA typowo, 500 mA maksymalnie

• Wymiary (L x W x H - nie wliczając złączy)

• 81.7 x 66.1 x 27.8 mm

• Złącza I/O
• GPIB: IEEE-488 standardowe złącze 24 pin
• USB: USB standardowe złącze typu A

Wspierane systemy operacyjne

• Windows XP, Windows 7/8 x64/x86

Akcesoria dodatkowe:

• ACL-IEEE488-1 - kabel o długości 1m w standardzie IEEE-488

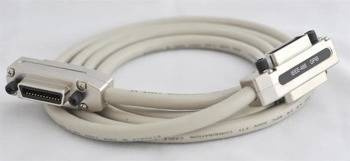

• ACL-IEEE488-2 - kabel o długości 2m w standardzie IEEE-488
• ACL-IEEE488-4 - kabel o długości 4m w standardzie IEEE-488
• ACL-IEEE488-8 - kabel o długości 8m w standardzie IEEE-488
