Name: X509
Brand: ICP DAS

Broszura Pobierz

Główne cechy

2-portowy nieizolowany 3-przewodowy interfejs RS-232 oraz 4-kanałowy nieizolowany wejściowy cyfrowy i 4-kanałowy nieizolowany wyjściowy cyfrowy

Wprowadzenie

Seria X-board przeznaczona jest dla modeli serii I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX oraz serii uPAC-7186EX (uPAC-7186EX, uPAC-7186PEX, uPAC-7186EG, uPAC-7186EX-FD, uPAC-7186EX-SM).

Do powyższego jednego µPAC można podłączyć tylko jedną płytę X-board.

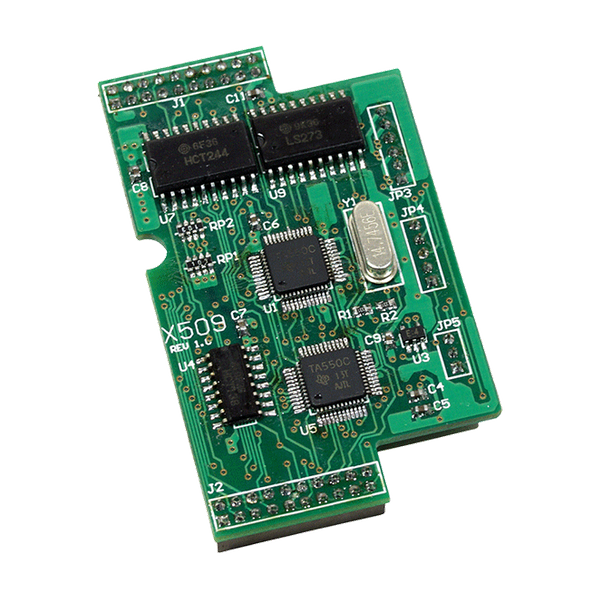

Model X509 to 2-portowa nieizolowana 3-przewodowa RS-232 oraz 4-kanałowa nieizolowana płyta X-board z cyfrowym wejściem i 4-kanałowym cyfrowym wyjściem dla serii I-7188XB, I-7188XG, I-7188EX, I-7188EG oraz serii uPAC-7186EX.

Parametry techniczne:

Product Range:	X-board
Wejście cyfrowe
Wejście cyfrowe: Kanały:	4
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: ON Poziom napięcia:	+3.5V ~ +30VDC
Wejście cyfrowe: OFF Poziom napięcia:	+1V Max.
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	4
Wyjście cyfrowe: Napięcie obciążenia:	≤ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA
Wyjście cyfrowe: Izolacja:	None
Porty COM
Porty COM: Porty:	2 x 3-wire RS-232 (TxD, RxD, GND)
Porty COM: Szybkość transmisji:	115200 bps Max. , 1200 ~ 115200 bps , 10 k, 20 k, 50 k, 125 k , 250 kbps , 500 k, 800 k, 1M , 125 k, 250 k, 500 k
COM Ports: FIFO Size:	16 bytes
Power
Power: Consumption:	0.7 W
Mechaniczny
Mechanical: Dimensions (mm):	38 mm x 64 mm
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90 %, Non-condensing
Status:	Available
