Główne cechy

4-portowy, nieizolowany, 3-żyłowy RS-232 oraz 1-kanałowe wejście cyfrowe bez izolacji i 2-kanałowe wyjście cyfrowe bez izolacji

Wprowadzenie

Seria X-board przeznaczona jest dla I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX i serii uPAC-7186EX (uPAC-7186EX, uPAC-7186PEX, uPAC-7186EG, uPAC-7186EX-FD, uPAC-7186EX-SM).

Powyżej jedna µPAC może podłączyć tylko jedną płytkę X-board.

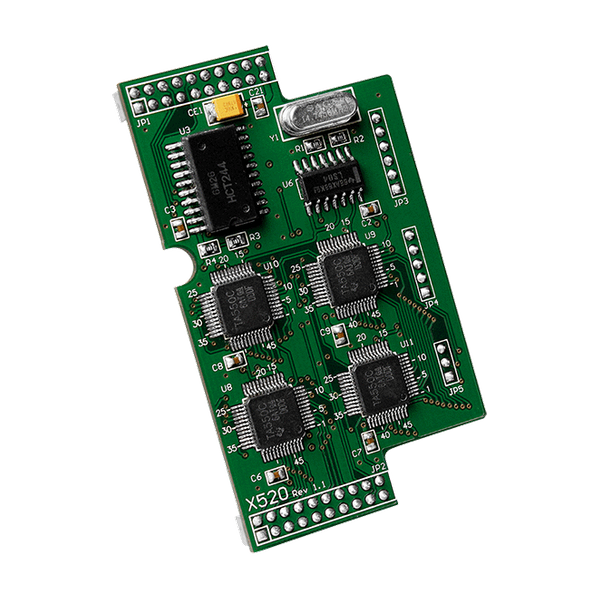

X520 to 4-portowa, nieizolowana 3-żyłowa RS-232 oraz 1-kanałowe nieizolowane wejście cyfrowe i 2-kanałowe wyjście cyfrowe X-board dla serii I-7188XB, I-7188XG, I-7188EX, I-7188EG i uPAC-7186EX.

Parametry techniczne:

Product Range:	X-board
Wejście cyfrowe
Wejście cyfrowe: Kanały:	1
Wejście cyfrowe: Typ:	Styk suchy
Wejście cyfrowe: Sink/Source (NPN/PNP):	Source
Wejście cyfrowe: ON Poziom napięcia:	Blisko GND
Wejście cyfrowe: OFF Poziom napięcia:	Otwórz
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	2
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Sink (NPN)
Wyjście cyfrowe: Napięcie obciążenia:	+5 ~ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA
Wyjście cyfrowe: Izolacja:	None
Porty COM
Porty COM: Porty:	4 x 3-wire RS-232 (TxD, RxD, GND)
Porty COM: Szybkość transmisji:	115200 bps Max. , 1200 ~ 115200 bps , 10 k, 20 k, 50 k, 125 k , 250 kbps , 500 k, 800 k, 1M , 125 k, 250 k, 500 k
COM Ports: FIFO Size:	16 bytes
Mechaniczny
Mechanical: Dimensions (mm):	38 mm x 64 mm
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90 %, Non-condensing
Status:	Available
